IFs
IF
SF
=
напряжения, который может быть трансформирован ТТ, (V
C
).
Насыщение будет иметь место при
вторичном токе, превышающем IF
s,
где соответствующее напряжение на зажимах пересечет
границу класса точности VC (точка C на рисунке D-8). Мы можем определить степень насыщения
при помощи коэффициента насыщения:
При анализе треугольника OAB и OCD, коэффициент насыщения может быть выражен ка:
Примечание: В данном разделе, падение напряжения на внутреннем сопротивлении ТТ не
учитывается.

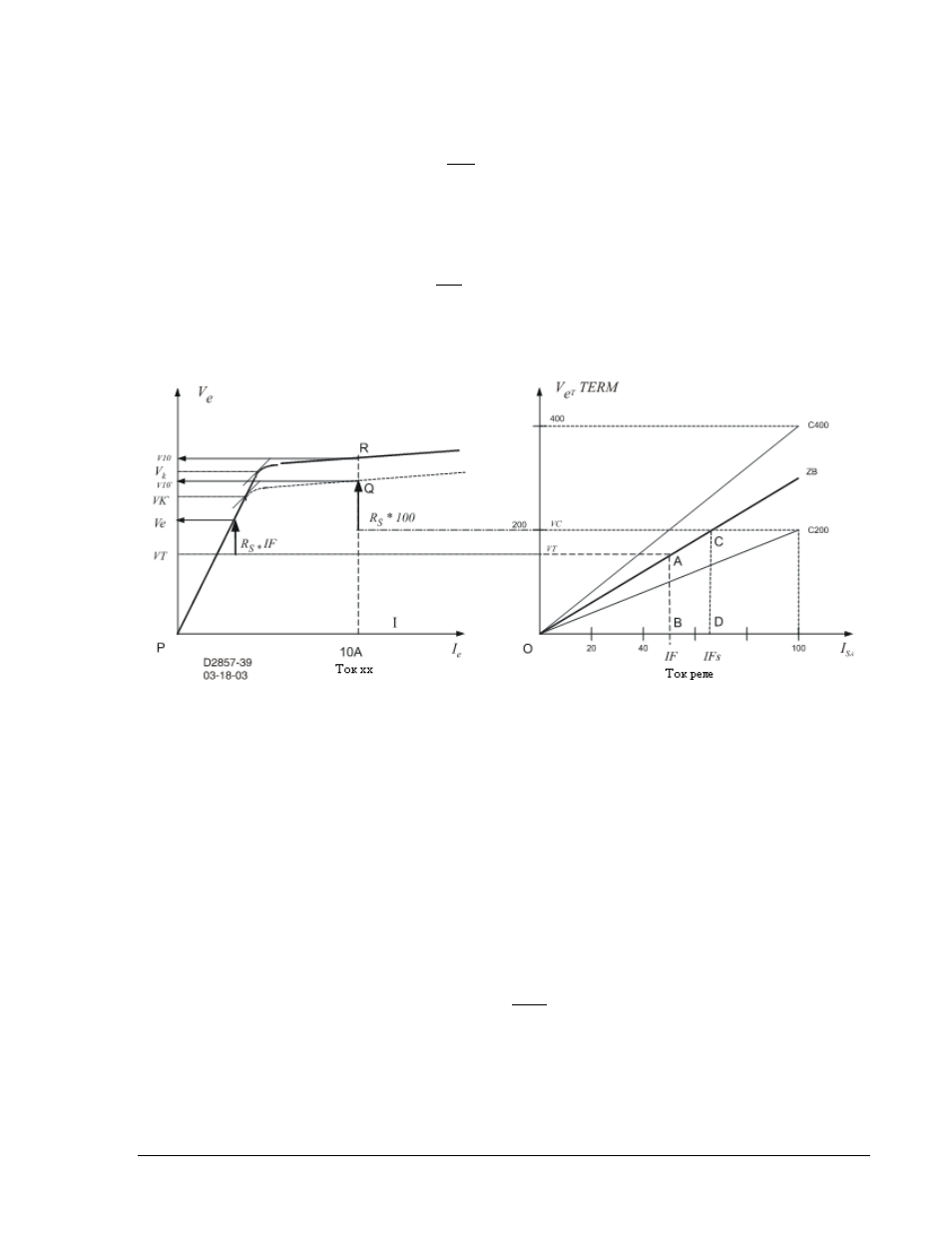

Рисунок D-8. Напряжение на зажимах ТТ и напряжение хх
Данный метод определения коэффициента насыщения является практичным и простым. Данный
метод применяется, если SF меньше 0.5
Определение коэффициента насыщения при помощи кривой насыщения и V
exc
@
IC = 10 A
Метод определения коэффициента насыщения, приведенное выше, кажется надежным, т.к.
допускает наихудший случай погрешности коэффициента трансформации. Тем не менее, требуется
более тщательное изучение, т.к. данный метод определения не учитывает внутреннее
сопротивление ТТ. Это соответствует напряжению хх в точке Q на кривой насыщения на рисунке D-
8
, в которой ток хх равен 10 А (максимальная погрешность, допустимая определением класса
точности). Значение R
CT
* 100
представляет собой падение напряжения на внутреннем
сопротивлении ТТ. Коэффициент насыщения с учетом внутреннего сопротивления ТТ будет равен:
где V
e
–
внутреннее напряжение хх (R
CT
* I
F
)
при максимальном токе короткого замыкания I
F
и V10`
-
напряжение, соответствующее точке пересечения Q при токе хх 10 А. Данное напряжение
практически равно напряжению VK.
Т.к. по всей вероятности, напряжение хх будет выше (прии прохождении через точку R на рисунке
D-6,
например), коэффициент насыщения определенный при помощи кривой насыщения будет
меньше, что более предпочтительно.
VC
VT
SF
=
` 10
`
V
Ve
SF
=
9365273990 Вер M1 BE1-CDS240 Расчет уставок дифференциальной защиты
D-25
