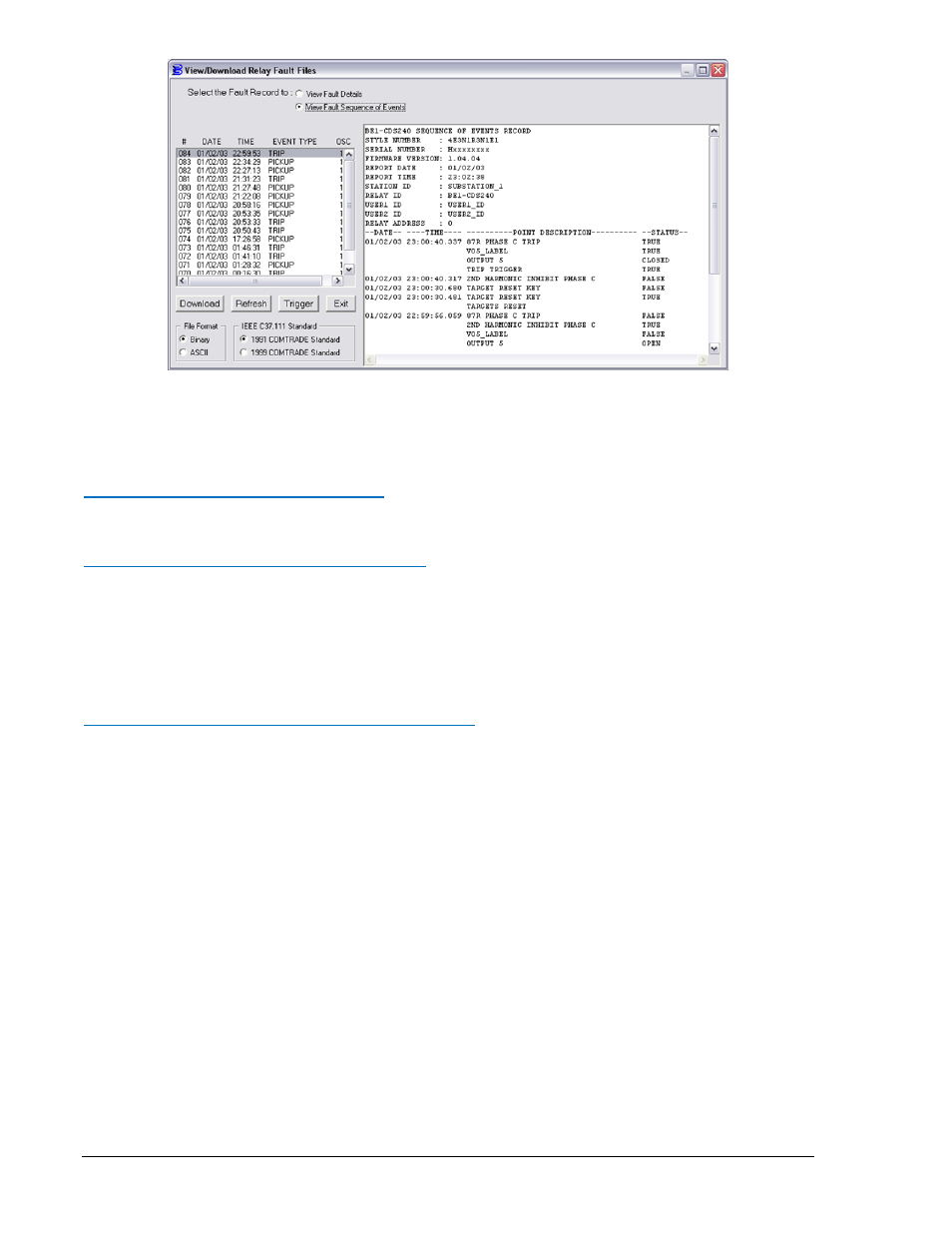

Рисунок 6-25. Экран просмотра/загрузки записи в журнале событий
Получение информации журнала событий через коммуникационный порт
Информацию можно получить посредством каталога событий (SER Directory Report), счетчика
новых событий (New Events Counter) и специальных отчетов журнала событий (SER Reports).
Каталог событий (SER Directory Report)
Каталог содержит перечень номеров событий, содержащихся в памяти и временные отметки.
Доступ к каталогу посредством команды RS.
Счетчик новых событий (New Events Counter)
Счетчик новых событий отслеживает события, которые произошли после последнего сброса
счетчика. После проверки журнала событий следует обнулять счетчик. Далее, при проверке
журнала событий, можно будет легко обнаружить новые происшедшие события. Одна строка в
отчете журнала событий содержит информацию о состоянии счетчика новых событий. Обнуление
счетчика новых событий возможно после получения доступа на запись и использования команды
RS=0.
Состояние счетчика может быть просмотрено посредством экрана 4.2 ЧМИ, но не может
быть изменено.
Специальный отчет журнала событий (SER Report)
Каталог отчетов журнала событий может быть просмотрен с помощью команды RS. Шесть
подотчетов могут быть получены с помощью команд RS-n, RS-Fn, RS-ALM, RS-I/O, RS- LGC и RS-
NEW
. Эти подотчеты дают только необходимую информацию, без лишнего рассмотрения всей
доступной информации:
1.
RS-n
Наиболее последние события, n – количество последних событий.
2.
RS-<n>
Просмотр событий, связанных с конкретным отказом (n), отчет включает все события
внутри временного промежутка отказа плюс по одному до начала и после.
3.
RS-ALM
Просмотр всех событий со времени последнего сброса счетчика (RS=0), также эта
информация доступна с помощью команды RA-SER.
4.
RS-IO
Просмотр событий, связанных с изменением входов и выходов со времени последнего
сброса счетчика новых событий.
5.
RS-LGC
Просмотр всех логических событий со времени последнего сброса счетчика новых
событий.
