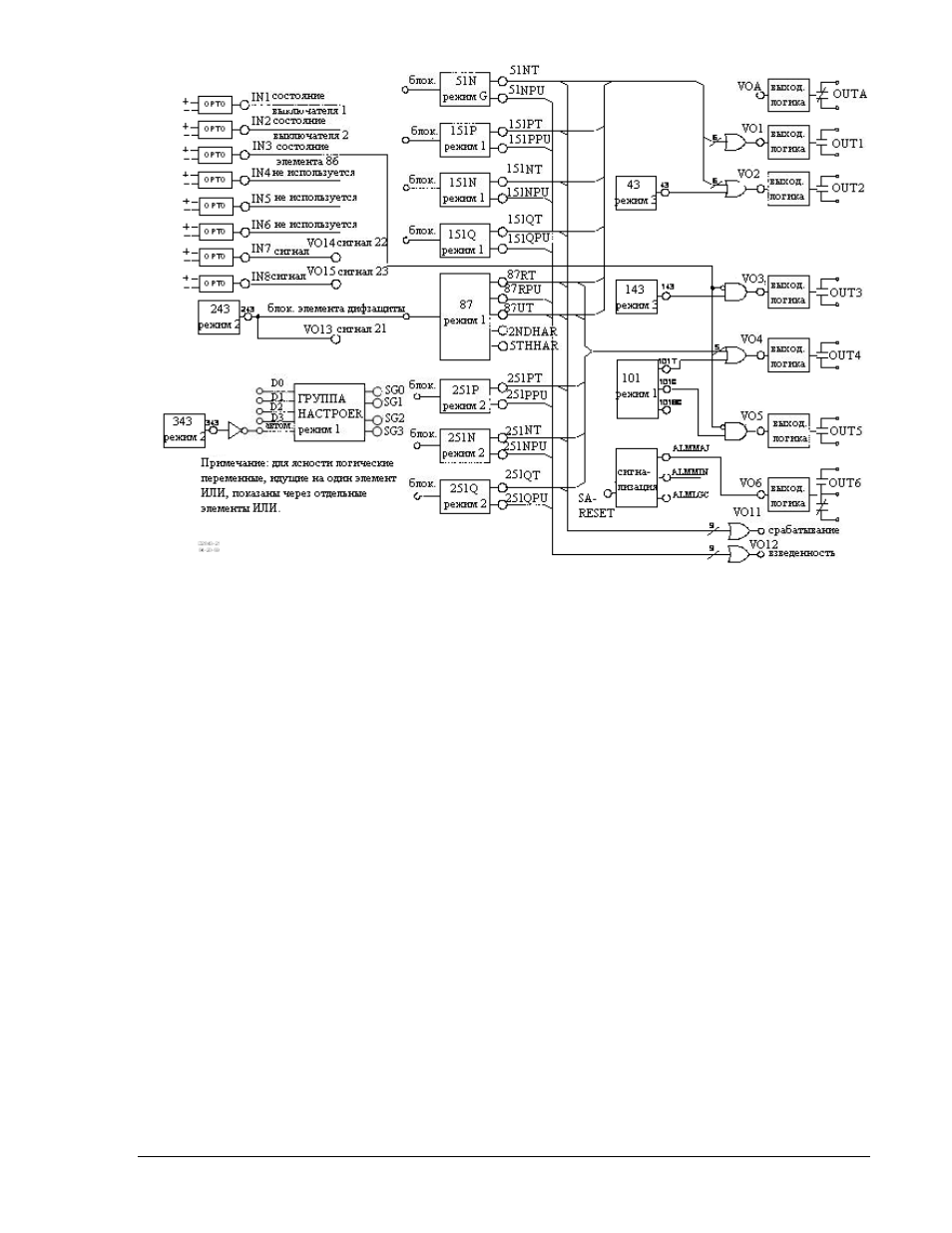

Рисунок 8-6. Развернутая логическая схема CDS240-TXCL-B-BE
Элементы защиты
На рисунке 8-5 элемент защиты 87 и 151 присоединены к входу 1 ТТ на высокой стороне
трансформатора. Элементы 87 и 251 присоединены к входу 2 ТТ на низкой стороне
трансформатора. Элемент 51 (только N) присоединен к ТТ нейтрали. Независимый вход земли (G)
является дополнительной опцией реле BE1-CDS240, поэтому должен быть задан при
необходимости. Параллельные ТТ внутри третичного треугольника (3Io) также могут
присоединяться к элементу 51N. Элементы 87, 51, 151, и 251 согласно логическим выражениям,
показанным в таблице 8-13, включены для обеспечения отключения через выходные контакты
реле BE1-CDS240.
Обычно, реле BE1-CDS240 применяется с многофункциональным реле защиты от сверхтоков BE1-
851 или BE1-951, которые обеспечивают независимую перекрестную резервную защиты. Элемент
защиты 87 обеспечивает быстродействующую фазную дифференциальную защиту с торможением
и фазную дифференциальную отсечку, дифференциальную защиту от замыканий на землю.
Также, данный элемент обеспечивает безопасность от ложного срабатывания при бросках тока,
огранивая влияние 2-ой и 5-ой гармоники.
Элемент 151 прямой, обратной и нулевой последовательности предназначен для резервной
защиты шин на низкой стороне, если защита шин выйдет из строя.
Элемент 251 прямой, обратной и нулевой последовательности предназначен для резервной
защиты фидеров, если защита фидеров выйдет из строя.
Элемент 51N связан с защитой шин и фидеров для обеспечения резервной защиты нулевой
последовательности трансформатора низкой стороны, шин и фидеров
Интеграция выходных сигналов, блоков защит и управления
Логические выражения, представлены в таблице 8-13, устанавливают соединения управления
между элементами схемы CDS240-TXCL-B-BE. Например, три первых логических выражения в
таблице 8-13 обеспечиваю электрическое соединение между элементами 87 и выходами
