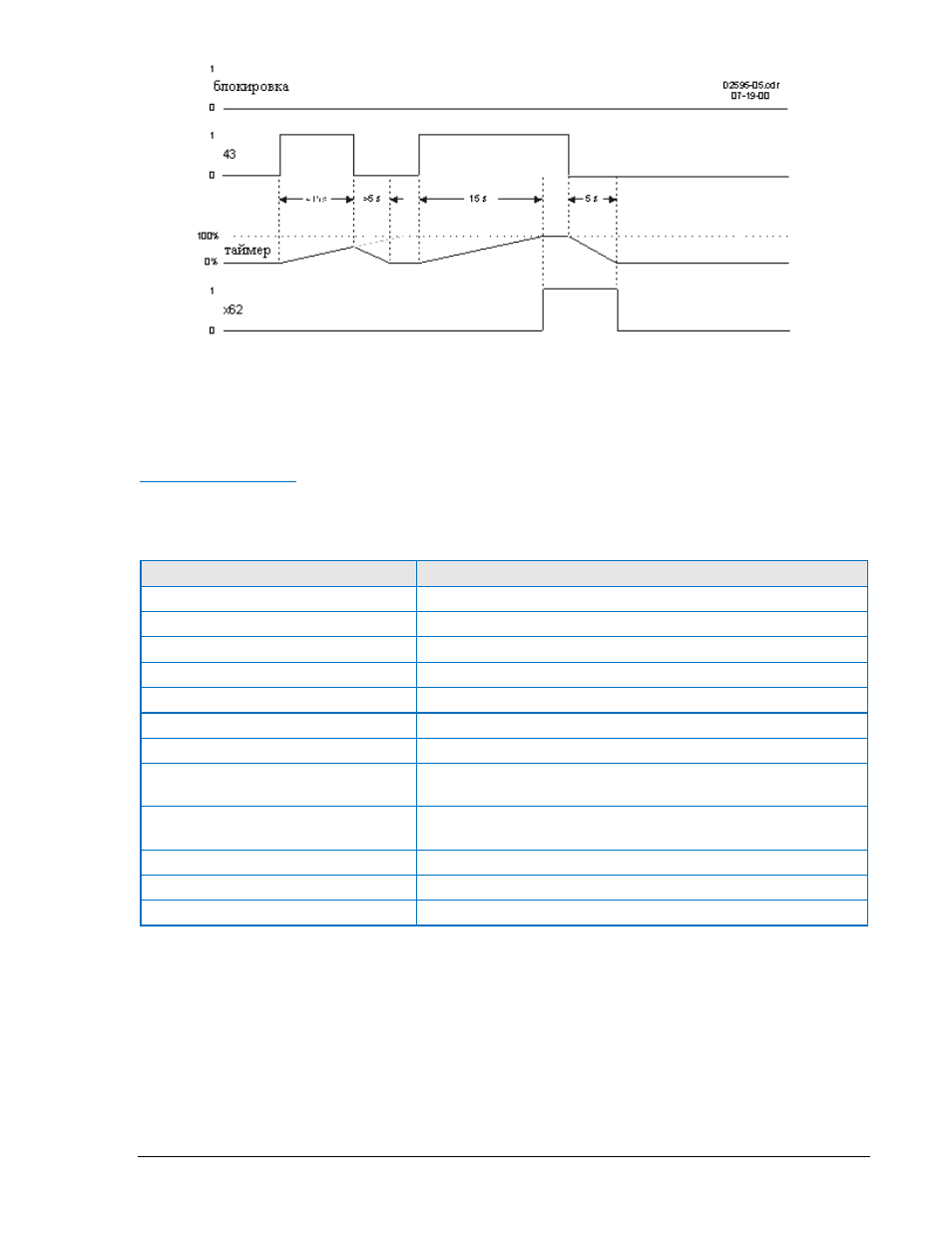

Рисунок 13-22. Временная диаграмма работы таймера в режиме 5
Шаг 4: Можно повторить испытания режимов 1, 2, 3 и 5 для таймера 62 группы настроек 1, 2 и
3.
Режим 6 – защелка
Шаг 1: Подготовить режим 6 логического таймера передачей команд таблицы 13-106 в реле.
Таблица 13-106. Команды для тестирования элемента х62 – режим 6
Команда Назначение
A=
получение доступа
SL-N=NONE
обнуление логических настроек
Y
подтверждение обнуления
SL-N=T62
установка названия логической схемы T62
SL-43=3
включение переключателя 43 в импульсном режиме
SL-143=3
включение переключателя 143 в импульсном режиме
SN-43=62_LATCH,INI,NORMAL
название элемента 43
SN-
143=62_RESET,RESET,NORMAL
название элемента 143
SL-62=6,43,143
включает таймер 62 в режиме 5, с запуском от 43 и
сбросом от 143
S0-62=30s
выдержка на срабатывание 30 с
EXIT
выход
Y
сохранение изменений
Шаг 2: Передать команды таблицы 13-107 в реле. Эти команды определяют срабатывание
таймера по изменению состояния виртуального переключателя 43 и его сброс по
состоянию 143.
