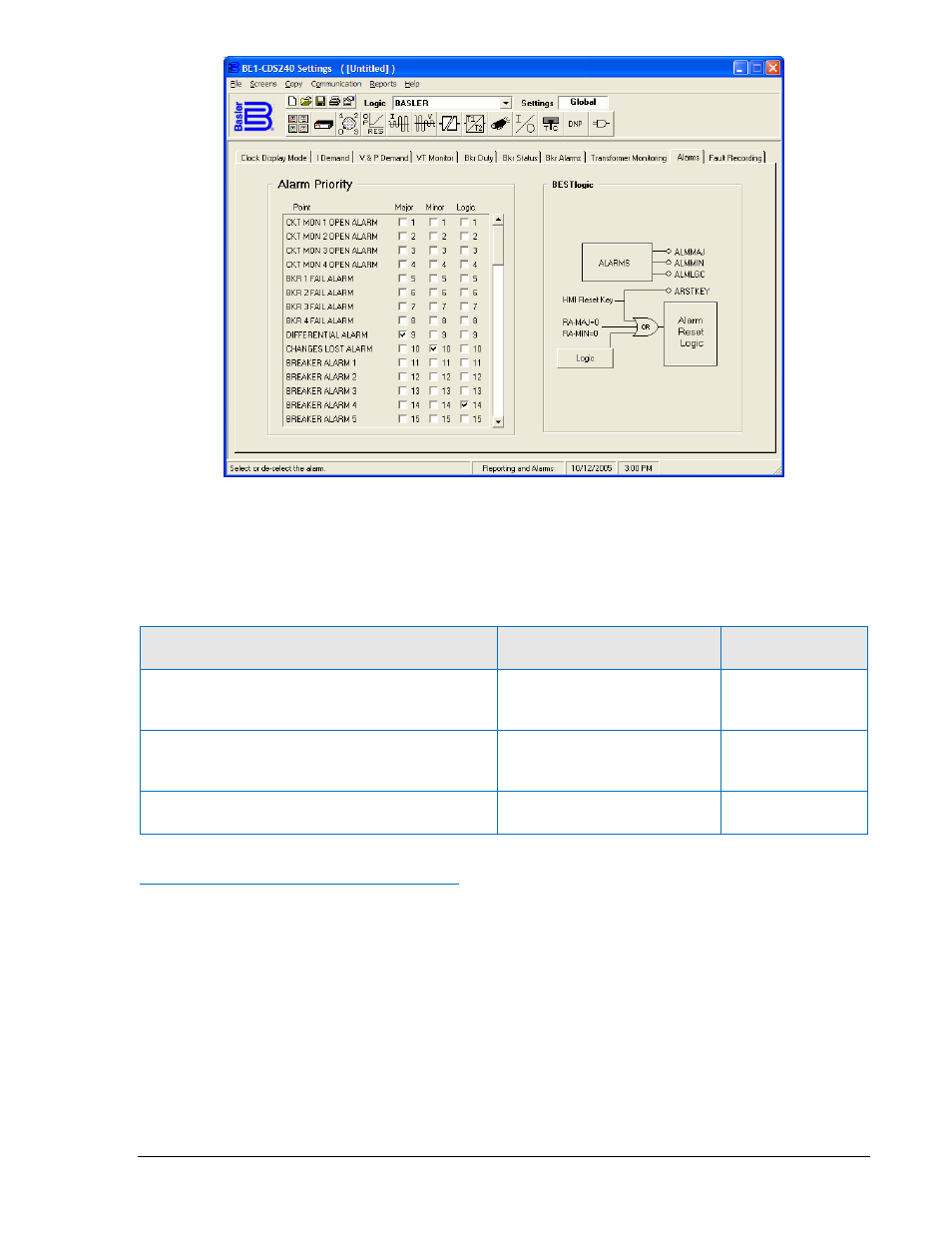

Рисунок 6-26. Экран Отчеты и сигнализация, Сигналы
В таблице 6-22 приведены параметры сигнала 1, сигнала 2 и логического программируемого
сигнала.
Таблица 6-22. Параметры программируемой сигнализации
Параметр Диапазон/Назначение
Значение по
умолчанию
Точки срабатывания сигнала 1 (зажигание
светодиода Major и установка переменной
ALMMAJ).
Перечень сигналов по
таблице 6-21.
9, 45
Точки срабатывания сигнала 2 (зажигание
светодиода Minor и установка переменной
ALMMIN).
Перечень сигналов по
таблице 6-21.
10
Точки срабатывания логической сигнализации
(установка переменной ALMLGC).
Перечень сигналов по
таблице 6-21.
0
Получение и сброс информации о сигналах
Если наступают условия срабатывания каких-либо точек сигнализации, то загорается нужный
светодиод на передней панели прибора и отображается экран 1.2.1, \STAT\ALARMS\DETAILS ЧМИ
(подробнее в разделе 10). Экран ЧМИ пролистывается между всеми активными сигналами. В их
число также входят и не программируемые сигналы. Любой защелкивающийся сигнал, который на
данный момент не активен, может быть сброшен нажатием кнопки «Сброс» (Reset) (см. рисунок 6-
27).
Логические переменные ALMMAJ, ALMMIN и ALMLGC могут быть установлены на срабатывание
выходных реле для организации внешней сигнализации. Более подробная информация приведена
в разделе 7 Программируемая логика BESTlogic.
Состояние трех светодиодов передней панели (Relay Trouble, Minor Alarm и Major Alarm) может
быть получено посредством коммуникационного порта и команды RG-STAT. Состояние сигналов
также отображается в общем отчете в строке DIAG/ALARM. На рисунке 6-27 показана логика
сброса сигнализации.
