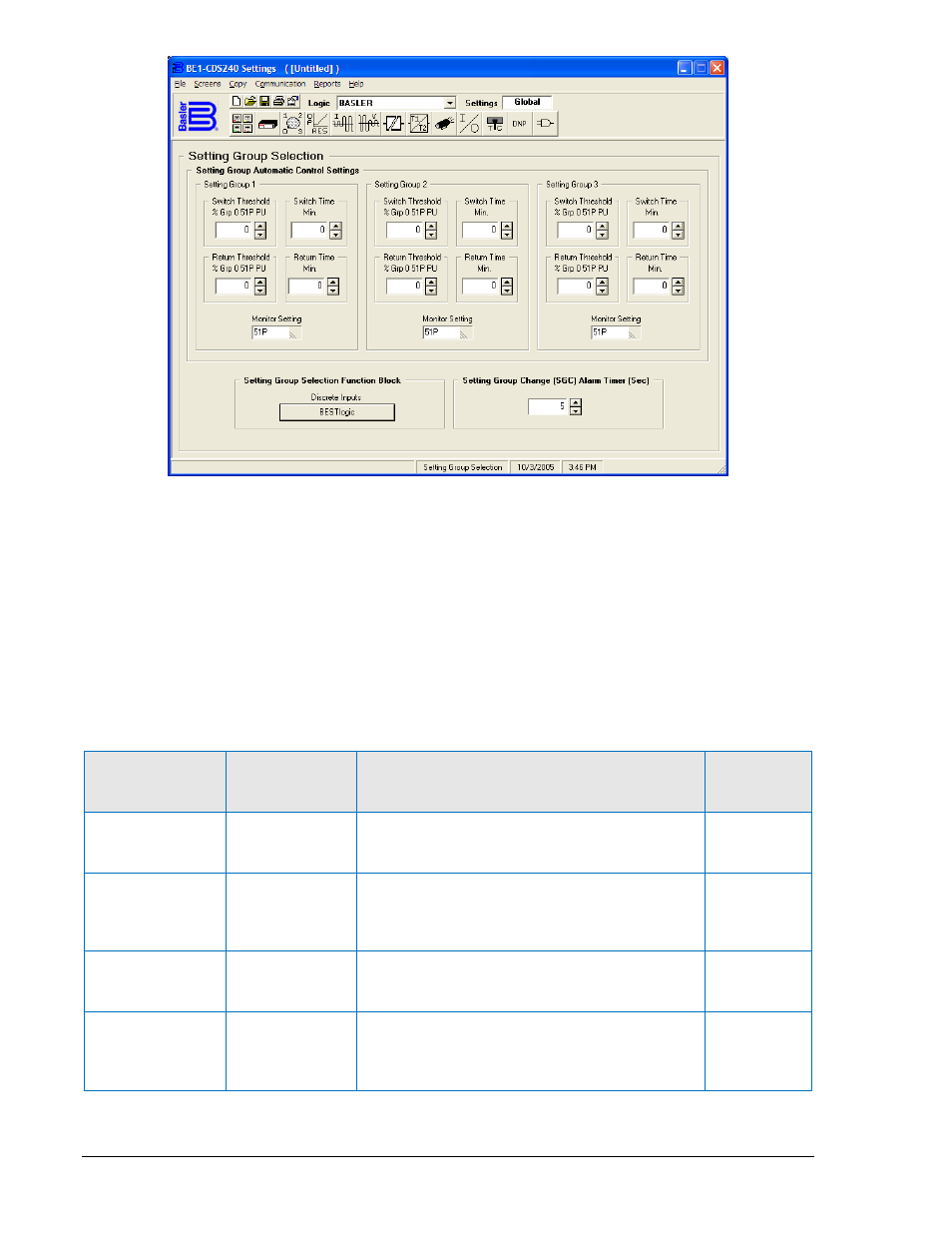

Рисунок 4-5. Экран Выбор Группы Настроек
Вверху в центре экрана находиться падающее меню Логика (Logic). Данное меню позволяет
просмотреть настройки BESTlogic для каждой ранее запрограммированной логической схеме.
Перед тем как менять настройки в разработанной логической схеме, необходимо ее создать и
выбрать в падающем меню Логика. Более подробная информация приведена в разделе 7
Программируемая Логика BESTlogic. Справа от падающего меню Логика (Logic) находиться
падающее меню Настройки (Settings). Меню Настройки (Settings) используется для выбора
группы настроек.
Используя падающие меню, настройте рабочие параметры блока управления группами настроек.
В таблице 4-3 приведены рабочие параметры блока управления группами настроек.
Таблица 4-3. Рабочие параметры блока управления группами настроек
Параметры Диапазон Назначение
Значение
по
умолчанию
Время
переключения
(Switch Time)
1 - 60
0 =
отключен
Время (мин.), через которое произойдет
изменение группы настроек при превышении
порога переключения.
0
Порог
переключения
(Switch
Threshold)
0 - 150
Процентное отношение контролируемого
параметра SG0, которое должно быть
превышено для изменения группы настроек.
0
Время возврата
(Return Time)
1 - 60
0 =
отключен
Время (мин.), через которое произойдет
возврат группы настроек SG0 при снижении
контролируемого тока ниже порога возврата.
0
Порог возврата
(Return
Threshold)
0 - 150
Процентное отношение контролируемого
параметра SG0, значение контролируемого
тока должно быть меньше для возврата к
группе настроек SG0.
0
