кнопка
сброса
ЧМИ
RA-MIN=0
Логика
или
Логика
сброса
сигнали-
зации
RA-MAJ=0
Arstkey

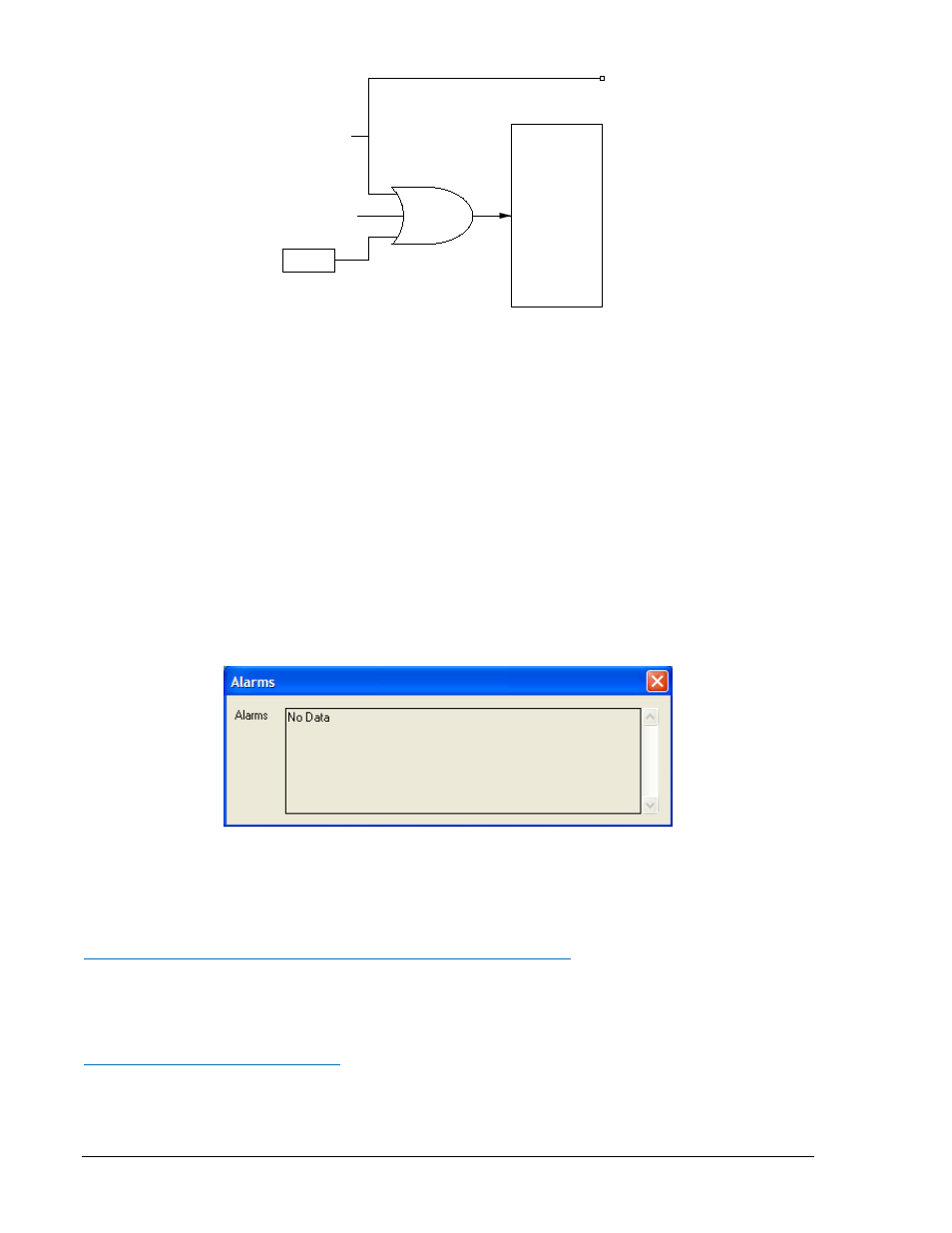

Рисунок 6-27. Логика сброса сигнализации
Действие кнопки «Сброс» (Reset) зависит от текущего экрана ЧМИ. Переменная BESTLogic
ARSTKEY
имеет возможность позволить кнопке сброса на передней панели использоваться в
логической схеме при активном экране 1.2, \STAT\ALARMS ЧМИ. Например, эта логическая
переменная может сбрасывать самоудерживающееся логическое выражение. Логическое
выражение может быть построено так, что защелкивание использует VO13, VO14 или VO15. Если
выражение виртуального выхода включено в одну из сигнализаций, то при определенных условиях
будет вызван экран 1.2, \STAT\ALARMS ЧМИ. Когда будет нажата кнопка «Сброс» (Reset)
установится переменная ARSTKEY и защелкнутое выражение сбросится. Нажатие кнопки «Сброс»
(Reset
) при отображающемся экране 1.2, \STAT\ALARMS ЧМИ сбросит все установленные и
неактивные сигналы.
После срабатывания информация о сигналах может быть просмотрена посредством BESTCOMS.
Для просмотра необходимо выбрать пункт «Измерения» (Metering) в выпадающем меню
«
Отчеты» (Reports) (см. рисунок 6-19). Из падающего меню Просмотр (View) выберите
Состояние Сигнализации (Alarms Status) (рисунок 6-28). Также может быть использована команда
RA.
Рисунок 6-28. Состояние сигнализации, экран Измерения
Связь между программируемыми сигналами и BESTlogic
Существует связь межу программируемыми сигналами и BESTLogic, позволяющая использовать
функции сигналов в логической схеме и наоборот.
Программируемые сигналы, управляемые элементами BESTlogic
Виртуальные выходы VO13, VO14 и VO15 управляются выражениями BESTLogic и доступны в
функциях программируемых сигналов. Названия этих трех входов могут задаваться
пользователем и иметь значимые имена. Затем, когда удовлетворяется логическое условие,
используемое этим сигналом, в отчете будет отражено событие с этим именем.
Сброс программируемых сигналов
Программируемые сигналы могут быть сброшены любым из трех способов:
• устанавливается результат выражения сброса программируемых сигналов,
6-44 BE1-CDS
240 Функции отчетов и сигнализации 9365273990 Вер M1
