Коннектор Kycon KPP-4P
B.1 Введение
В этом приложении приведены инструкции по сборке и
схема соединений для коннектора Kycon KPP-4P,
который используется для подключения сетевого
разветвителя PRS-NSP, PRS-FIN(S), волоконно-
оптического интерфейса PRS-FINNA, станции
дистанционного управления PRS-CSR и интерфейса
вызывной станции PRS-CSI к источникам питания.
B.2 Сборка
Коннектор состоит из следующих деталей (см. figure
B.1):
A Кабеля, обеспечиваемого заказчиком
B Фиксатора кабеля
C Пластикового корпуса
D Металлической пружины
E Пластиковой направляющей
F Верхней металлической крышки
G Основания с контактами
H Нижней металлической втулки
I Пластиковой соединительной муфты
Чтобы собрать коннектор Kycon KPP-4P, действуйте
следующим образом:
1 Прикрепите фиксатор кабеля (B) к пластиковому
корпусу (C).
2 Протяните кабель (A) через фиксатор кабеля (B) и
пластиковый корпус (C) в сборе, металлическую
пружину (D) и пластиковое направляющее кольцо
(E).
3 Припаяйте провода кабеля к лункам для пайки на
основании с контактами (G).
4 Правильно совместите основание с контактами (G) с
нижней металлической втулкой (H). Пазы по бокам
основания с контактами (G) должны совместиться с
вырезами с пазами на нижней металлической втулке
(H), а 3 полукруглых паза по периметру основания с
контактами (G) должны совместиться с 3
металлическими выступами внутри нижней
металлической втулки (H).
5 Сдвигайте основание с контактами (G) вперед в
нижнюю металлическую втулку (H) до тех пор, пока
оно не защелкнется на месте.
6 Вручную вдавите 3 металлических выступа на
нижней металлической втулке (H) в пазы в
основании с контактами (G).
7 Обожмите U-образную секцию нижней
металлической втулки (H) на кабеле (A).
8 Установите пластиковое направляющее кольцо (E) в
нижнюю металлическую втулку (H), вставляя
пластмассовые штифты в соответствующие пазы по
сторонам втулки.
9 Присоедините верхнюю металлическую крышку (F)
к нижней металлической втулке (Н). Все петли
должны быть отрегулированы, а крышка надежно
закреплена.
10 Протолкните металлическую пружину (D) на
верхнюю металлическую крышку (F) / нижнюю
металлическую втулку (Н) в сборе. Это позволит
удержать сборку вместе.
11 Протолкните фиксатор кабеля (В) / пластиковый
корпус в сборе на верхнюю металлическую крышку
(F) / нижнюю металлическую втулку (Н) в сборе.
Обе сборки должны быть правильно
отрегулированы, как показано на рисунке.
Обязательно проверьте, чтобы металлическая
пружина (D) оставалась на своем месте и не
сдвигалась под пластиковый корпус (С) или
пластиковое направляющее кольцо (Е) и не
перекручивалось во время сборки. Для совместной

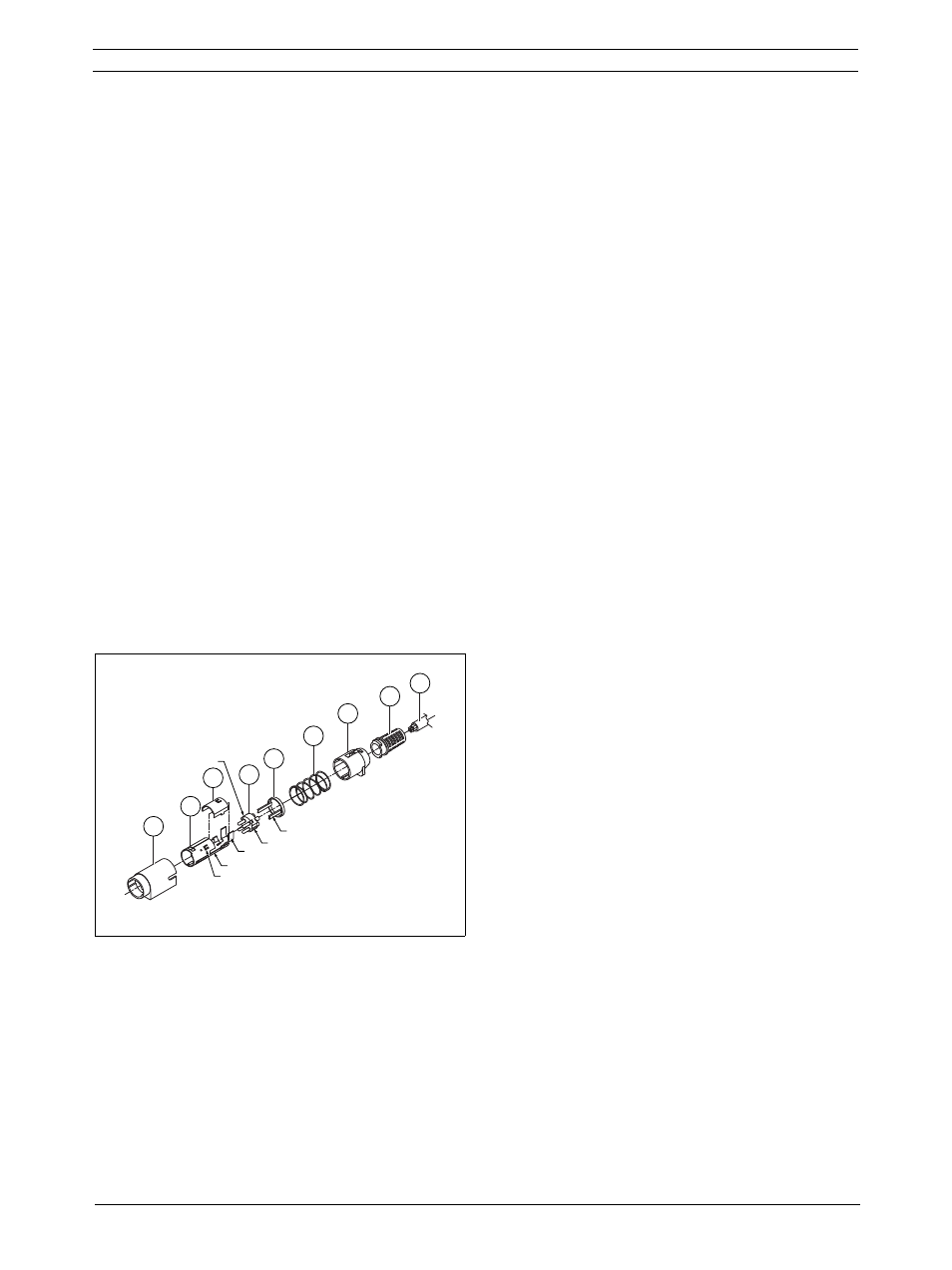

figure B.1: Сборочный чертеж
A
B
C
D
E
G
F
semi-circular notch
arm
H
I
slot
slotted cut-out
metal tabs
'U' section
