31.3 Пылезащитные колпачки
Защитите части POF кабелей системы и разъемы, кото-
рые не используются, при помощи пылезащитных кол-
пачков. Пылезащитные колпачки также блокируют
красный свет от волоконно-оптического интерфейса,
который может быть виден и мешать работе.
31.4 Максимальное расстояние
Из-за потери света максимальная длина кабельной сети
POF (и поэтому также кабелей системной шины) между
двумя частями оборудования составляет 50 метров.
Если вы хотите соединить две части оборудования, рас-
положенные на расстоянии более 50 метров друг от дру-
га, вы должны использовать волоконно-оптические
интерфейсы PRS-FIN(NA) или PRS-FINS и стеклянные
оптические волокна (GOF) (см. рисунок 31.4).
Если Вы хотите использовать кабели GOF, убедитесь,
что они:
• являются многомодовыми кабелями GOF
(одномодовые кабели GOF не поддерживаются
PRS-FINS);
• имеют максимальное ослабление 2 дБ/км;
• пригодны для света с длиной волны 1300 нм;
• имеют на концах стандартные разъемы SC.
Примечание
Во время установки и работы устройства темпе-
ратура кабельной сети POF не должна превы-
шать 65 °C. Температура 65°C и выше может
повредить волокна.
Примечание
Часть POF разъемов системной шины на обору-
довании Praesideo соответствуют F05 и F07. Это
означает, что если необходима передача только
данных, то могут использоваться разъемы, соот-
ветствующие производственным стандартам F05
и F07. Если между двумя устройствами использу-
ется только кабельная проводка POF, то между
данными частями оборудования питание не
передается.

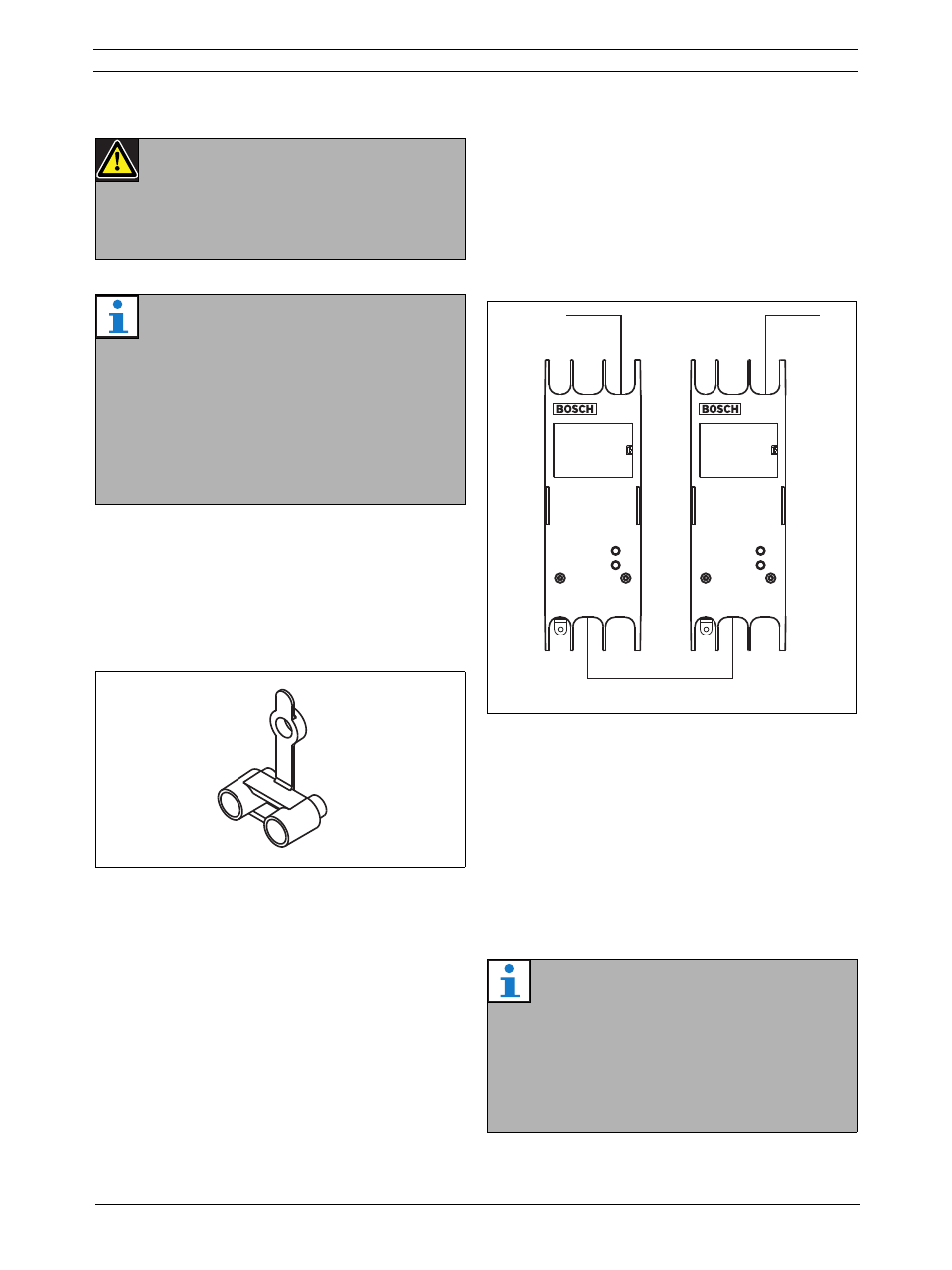

рисунок 31.3: Пылезащитный колпачок
рисунок 31.4: Использование волоконно-оптичес-
ких интерфейсов
Примечание
Также существует возможность увеличения рас-
стояния между устройствами более 50 м, путем
вставки сетевых разветвителей PRS-NSP на рас-
стоянии каждые 50 метров или менее. Несмотря
на то, что могут потребоваться ответствления, в
сети генерируется сигнал для покрытия расстоя-
ния более 50 м.
POF
GOF ( > 50m)
POF
3 3
7 7
