Praesideo 4.0 ru | 243
18.2 Элементы управления,
разъемы и индикаторы
В комплект вызывной станции (см. рисунок 18.2) входят
следующие элементы:
X4
Источник резервного электропитания/управ-
ляющие входы - Кроме питания комплекта
вызывной станции посредством разъема конт-
роллера сети (X1, X2), питание может также осу-
ществляться при помощи источника резервного
электропитания (см. раздел 18.2.1). Разъем также
обеспечивает два входа управляющего сигнала
для контроля источника резервного электропита-
ния.
X1, X2 Системная шина – Два разъема системной
шины для подключения комплекта вызывной
станции к другому оборудованию Praesideo. Оба
разъема взаимозаменяемы.
X143 Интерфейс клавиатуры – Интерфейс клавиату-
ры используется для подключения к комплекту
для вызывной станции до 16 клавиатур (см. раз-
дел 18.2.6).
X70 Микрофон – Микрофонный вход используется
для подключения микрофона (см. раздел 18.2.3).
X142 Внешний громкоговоритель – Внешний гром-
коговоритель предназначен для прослушивания
звуковых сигналов, предварительно записанных
сообщений и т.д. (см. раздел 18.2.5). Только зву-
ковые сигналы и сообщения, активизированные
клавишей PTT вызывной станции или одной из
клавиш клавиатуры (см. раздел 47.3.3), воспроиз-
водятся посредством громкоговорителя вызыв-
ной станции.
X11 Гарнитура – Разъем для гарнитуры обеспечива-
ет возможность подключения гарнитуры к комп-
лекту для вызывной станции (см. раздел 18.2.2).
X80 Управляющий вход/выходы – Управляющий
вход и пять управляющих выходов используются
как замена клавиши PTT и светодиодов на базо-
вой вызывной станции (LBB4430/00) (см. раздел
18.2.4).

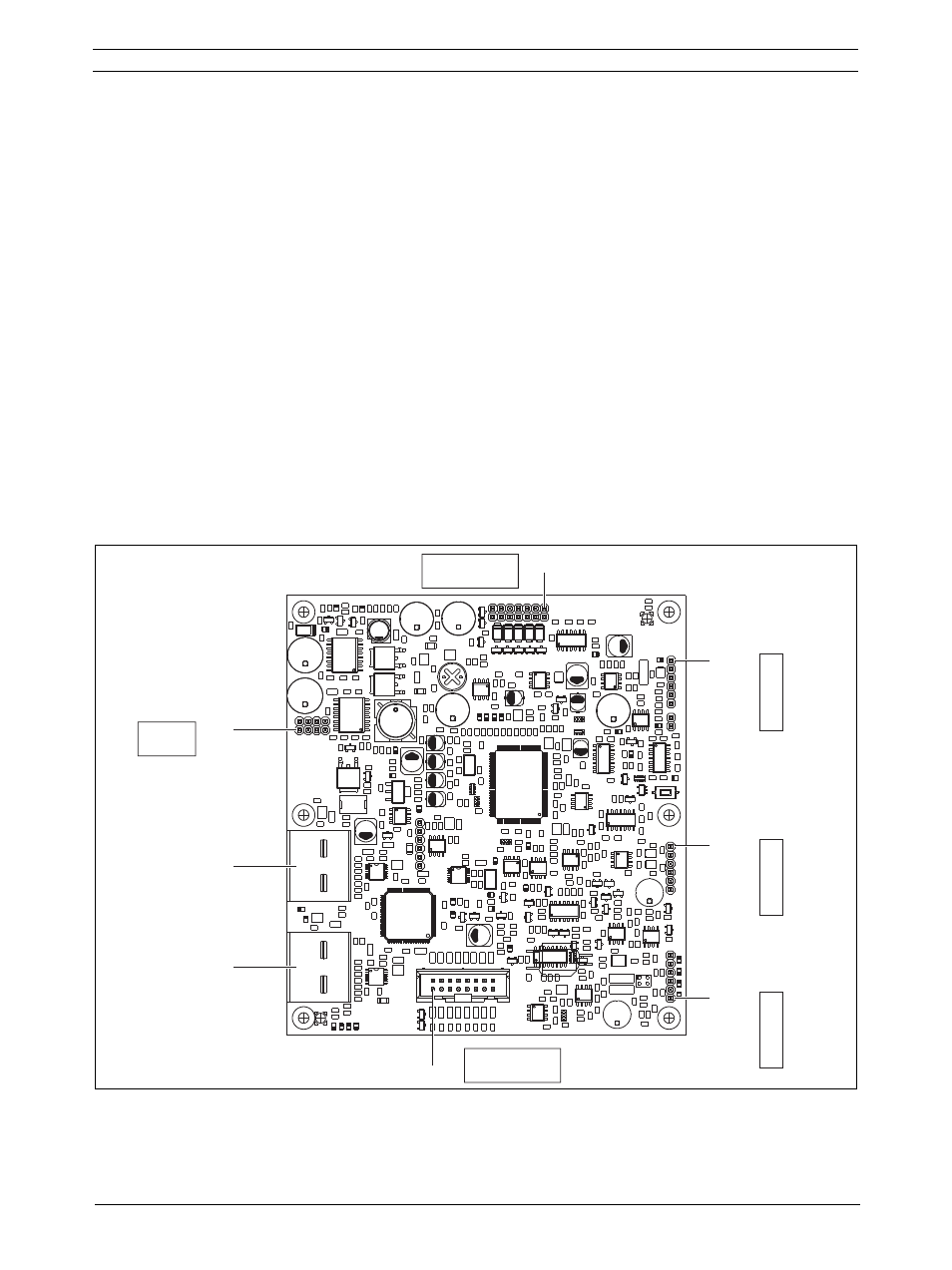

рисунок 18.2: Сторона компонентов
+
+
-
+
+
-
+
+
-
-
+
+
+
+
A
+
1
1
-
+
+
-
+
+
+
+
1
C A
A
+
+
C
A
C
1
1
C
+
+
-
-
X2
X4
X1
X143
X70
X142
X11
X80
1
6.
.
.
.
.
6
1.
.
.
.
.
6
1.
.
.
.
.
16
15 2
1
.
. .
. .
. .
. .
. .
. .
.
1
2 13
14 .
. .
. .
. .
. .
. .
. .
.
8
7 2
1 .
. .
. .
.
