Praesideo 4.0
ru | 169
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
8.3.8
Подключение резервного
электропитания
Подключите резервный источник питания к разъему
резервного электропитания на задней панели усилителя.
См. разделы рисунок 8.13 и рисунок 8.14.
Если используется резервный источник электропита-
ния, усилители PRS-xPxxx могут быть переведены в
режим сохранения мощности для уменьшения нагрузки
на батарею. Данный режим не поддерживается усилите-
лем LBB4428/00. См. раздел 44.4.
Если усилитель настроен на режим сохранения мощности
из-за неисправности в питающей сети, то аудиовходы и
входы и выходы управляющего сигнала тем ни менее
будут доступны для использования. Чувствительный мик-
рофон окружающей среды будет продолжать работать,
если он подключен к усилителю для AVC.

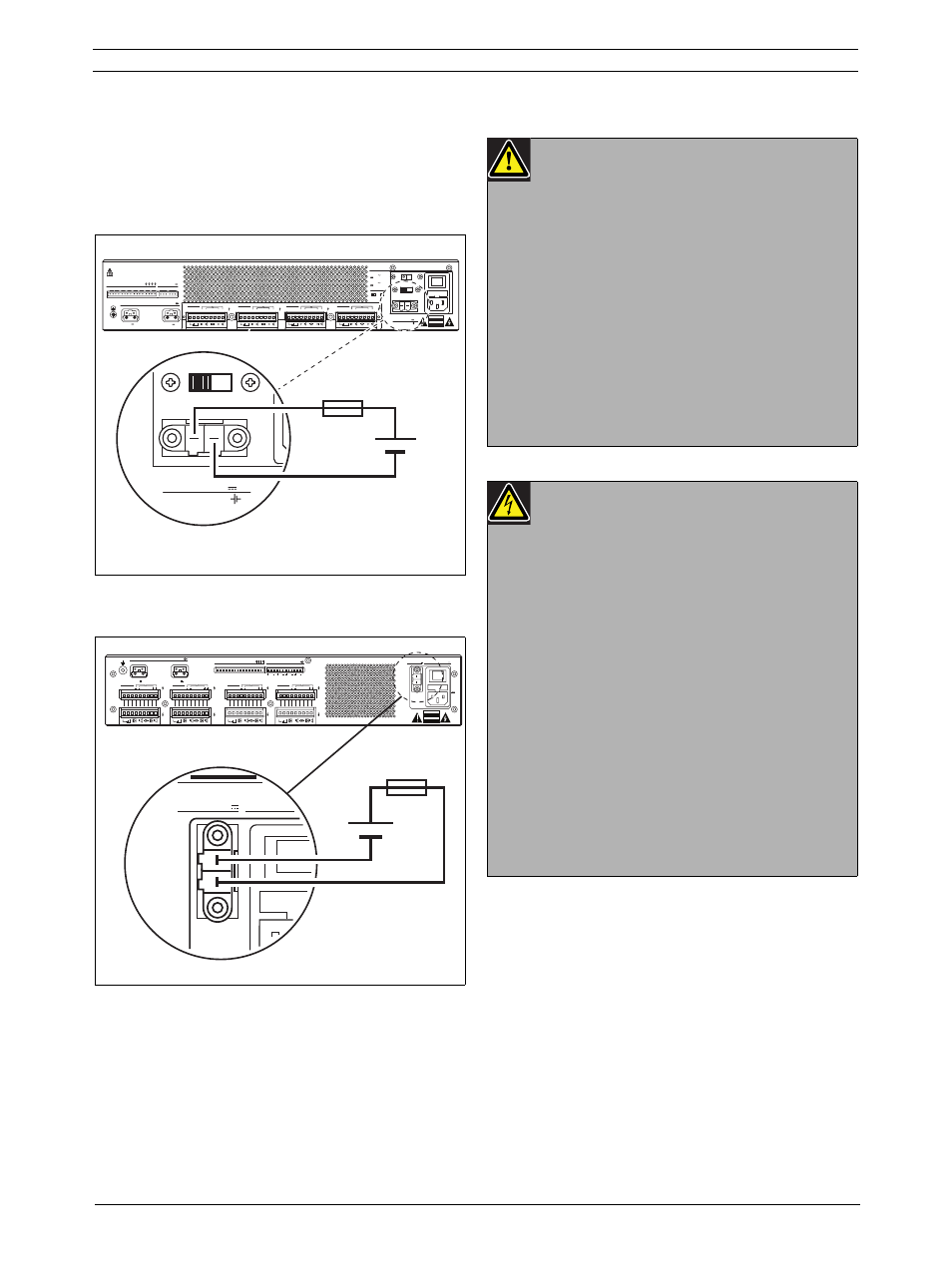

рисунок 8.13: Подключение усилителя мощности
к земле (1)
рисунок 8.14: Подключение усилителя мощности
к земле (2)
Control In
1
2
3
4
5
6
7
8
1
2
Audio In
Network
1
2
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
4
3
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
2
1
+
+
– –
Control Out
Spare In
Lsp Out
C NO NC
0V 50V
Grounded
Signal Ground
Floating
Mains
48V
48V
Battery
48V
12A
Non-isolated input
0
+
115:
100-120V 50-60Hz
230:
220-240V 50-60Hz
T6.3A 250V
T6.3A 250V
+
0
– +
0
–
Class 2
Wiring
Caution
Avis
Risq of electric shock
Do not open
Risque de choc electrique.
Ne pas ouvrir
Battery
48V
12A
Non-isolated input
0
+
48V
15AT
1
1
2
2
3
4
5
48V
6
7
8
1
2
3
4
0
0
Control In
Audio In
Network
48V
2
4
48V
Battery
Mains
T6.3A H
250V
100-240V
0
0
6
8
C
Control Out
Spare In
Lsp Out
NO
NC
0V
50V
1
3
C
Control Out
Spare In
Lsp Out
NO
NC
0V
50V
C
Control Out
Spare In
Lsp Out
NO
NC
0V
50V
C
Control Out
Spare In
Lsp Out
NO
NC
0V
50V
5
7
Avis
Caution
Risk of electric shock.
Do not open.
Risk of electric shock.
Do not open.
0
+
48V
Battery
Mains
48V
0
+
15AT
Предупреждение
Никогда не заземляйте положительную
клемму аккумуляторной батареи, так как
это повредит оборудование Praesideo.
Если резервный источник электропитания
(батарея) заземлен, всегда сначала
подключайте отрицательную (0) клемму ,
затем положительную (+) клемму.
Отключайте в обратном порядке: сначала
отключите положительную, затем –
отрицательную клемму. Это предотвратит
возникновение чрезмерного тока в контуре
заземления.
Предупреждение
В целях безопасности необходимо
использовать внешний прерыватель цепи.
Проводите установку в соответствии с
местными строительными и
электрическими нормами и правилами,
например для США
и Канады – в соответствии с NEC/CEC; для
Германии – в соответствии с VDE0108-1.
Чтобы снизить риск поражения
электрическим током, выполняйте только
те действия по техобслуживанию системы,
которые описаны в инструкции по
эксплуатации. Остальные действия
должны выполняться только
квалифицированными специалистами.
См. 1.2, «Предполагаемая аудитория».
