26.3 Соединения

26.3.1 Введение

В этом разделе приведен обзор типовых соедине-
ний системы с использованием волоконно-опти-
ческого интерфейса:
• Подсоединение кабеля POF (см. раздел 26.3.2).
• Подсоединение кабеля GOF (см. раздел 26.3.2).
• Подсоединение внешнего источника питания

(См. раздел 26.3.3).

26.3.2 Подсоединение кабелей POF и

GOF

Волоконно-оптические интерфейсы преобразовы-
вают из POF в GOF для присоединения двух час-
тей оборудования, которые находятся на
расстоянии более 50 м друг от друга. Обычно они
используются в парах. Первый преобразовывает
из POF в GOF, второй – из GOF обратно в POF

(см. рисунок 26.3).

Разъем GOF (см. рисунок 26.4) является разъемом
SC, который использует невидимое ИК-излучение

(1300 нм).

26.3.3 Подсоединение источника

электропитания

Это устройство получает питание от контроллера
сети по системной шине Praesideo. Однако воло-
конно-оптический интерфейс имеет отдельный
разъем Kycon KPP4-P для подсоединения внешне-
го источника питания. Разъем Kycon KPP-4P имеет
четыре контакта (см. рисунок 26.6):

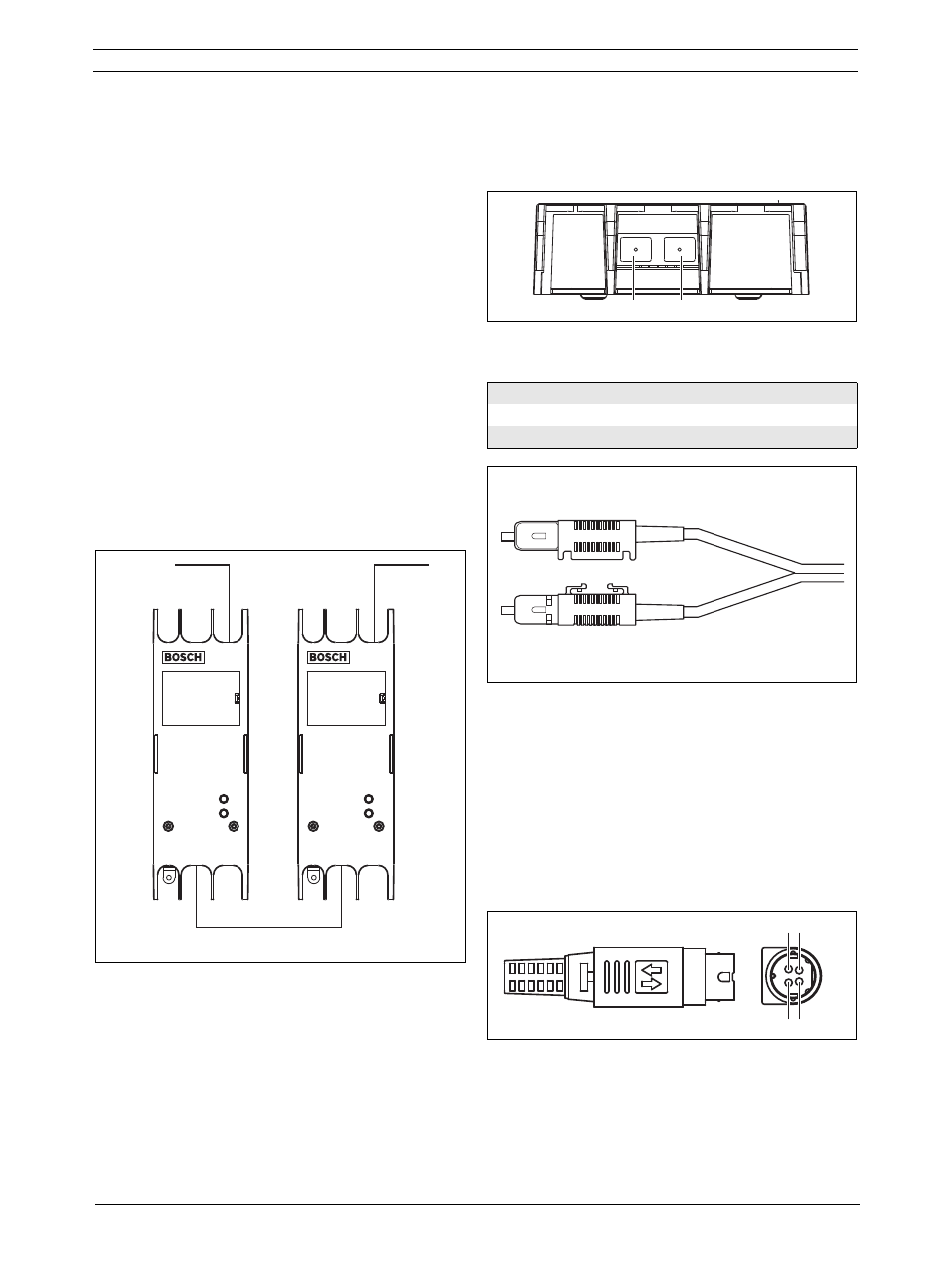

рисунок 26.3: Подсоединение волоконно-опти-
ческого интерфейса

POF

GOF ( > 50m)

POF

3

3

7

7

рисунок 26.4: Разъем GOF

таблица 26.1: Контакты разъема GOF
Контакт

Описание

Tx

Передатчик

Rx

Приемник

рисунок 26.5: Разъем SC

рисунок 26.6: Схема соединений (внешний вид)

Tx

Rx

4

2

3

1
