Praesideo 4.0

ru | 370

Bosch Security Systems B.V.

IUI-PRAESIDEO_4.0 | V1.0 | 2013.01

Инструкции по установке и эксплуатации.

5 Подтвердите изменения. Обратите внимание на то,

что изменения не будут сохранены до тех пор, пока
не будет сохранена конфигурация (см. разделы 40.4.4
и 40.4.5).

6 Нажмите кнопку Close, чтобы закрыть окно.

43.3.5.2 Контролирующие устройства и резерв-

ные усилители

Можно использовать одну или несколько плат контроля
линии (EOL) (LBB4443), чтобы контролировать соедине-
ние между резервным и базовым усилителями. Обратите
внимание на следующие ограничения:
• Адреса сконфигурированных плат контроля не

вступают в конфликт с адресами плат контроля,
подключенных к любому из назначенных базовых
усилителей мощности в одном и том же канале.

• Количество плат контроля, подключенных к

резервному усилителю, и количество контрольных
плат, подключенных к любому из назначенных
базовых усилителей на одном канале, не превышает
максимальное количество плат для рейтинга
усилителя мощности. Это относится как к общему
количеству плат контроля, так и к количеству плат с
активированной функциональностью контроля
линии (флажок +Line). См. раздел 12.4.

43.3.6 Управляющие входы

Страница конфигурации управляющих входов усилителя
мощности подобна странице конфигурации управляюще-
го входа контроллера сети (см. раздел 43.2.5).

43.3.7 Управляющие выходы

Страница конфигурации для управляющих выходов уси-
лителя мощности подобна странице конфигурации выхо-
дов контроллера сети (см. раздел 43.2.6). Количество
управляющих выходов является различным для разных
типов усилителя, обычно на один канал приходится один
выход.

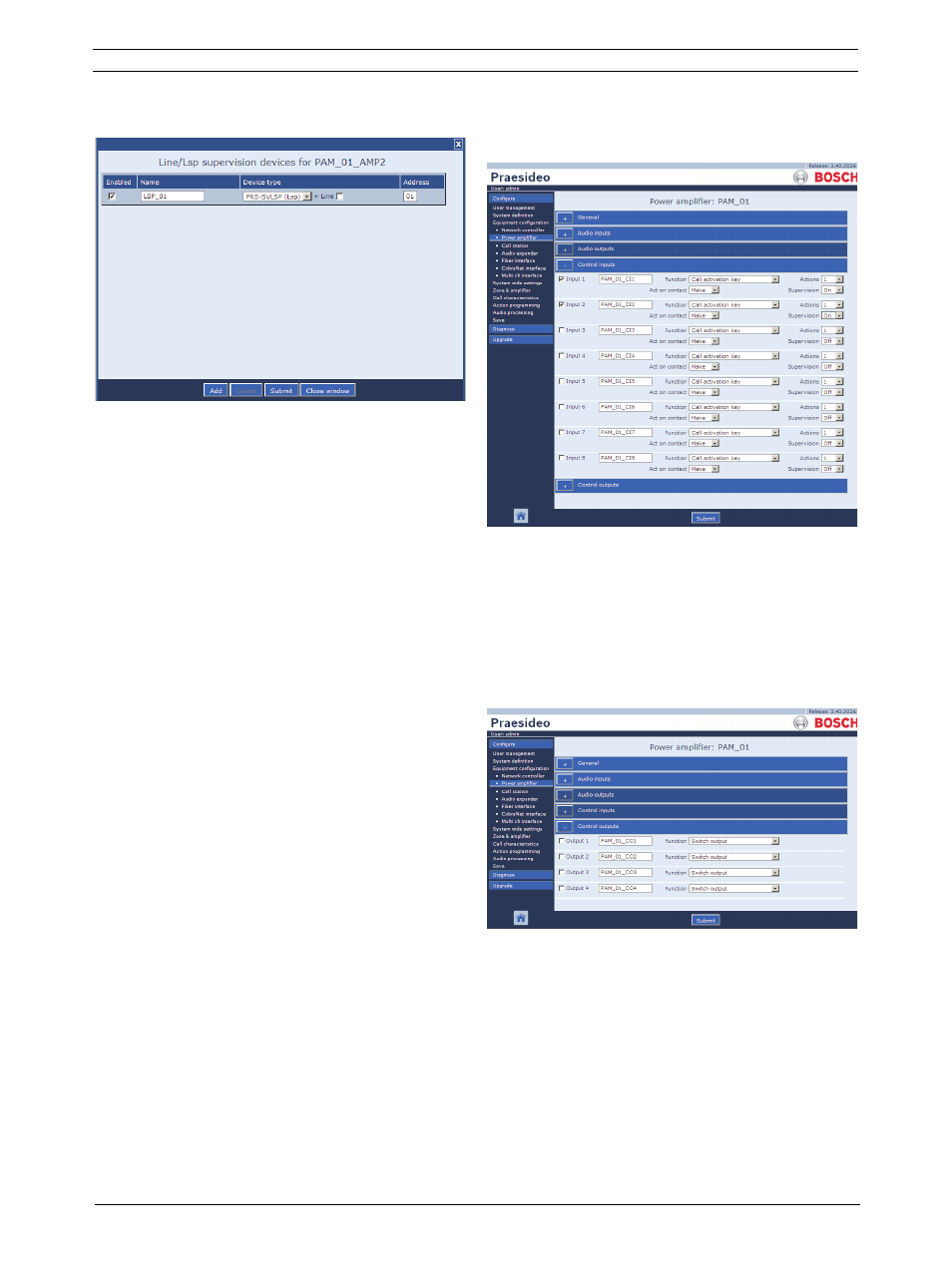

рисунок 43.18: Добавление контролирующего уст-
ройства, шаг 4

рисунок 43.19: Конфигурирование усилителя
мощности, шаг 6

рисунок 43.20: Конфигурирование усилителя
мощности, шаг 7
