18.2.1 Резервное электропитание (X4)
Внешний интерфейс для резервного электропитания состо-
ит из 8-контактного разъема (нумерация контактов приве-
дена на печатной плате). Данный разъем также
предоставляет два входа управляющего сигнала. Они
могут использоваться для получения сигналов из другого
оборудования. Например, сигналы от источника резервно-
го питания, которые указывают на его состояние, напри-
мер, доступность сетевого питания, состояние
аккумулятора и т.д.
Управляющие входы могут быть настроены для срабаты-
вания по замыканию или размыканию контактов (см. раз-
дел 42.5). Можно также проверить кабели на наличие
короткого замыкания и размыкания контактов (см. рису-
нок 18.3 и рисунок 18.4). Фактическая проверка входа
управляющего сигнала определяется в конфигурации.
Примечание
Длина проводки коннекторов, кроме
коннекторов Х1 и Х2, должна составлять не
более 3 метров.
таблица 18.1: Подробные данные о разъемах X4
Кон-
такт
Сигнал
1 Заземление
2 Заземление
3 Резервный источник питания
4 Резервный источник питания
5 Заземление
6 Управляющий вход 1
7 Заземление
8 Управляющий вход 2
таблица 18.2: X4 технические данные
Напряжение резервного питания
от 18 до 56 В (постоянного тока)
Сообщения о сбоях не создаются при напряже-
нии > 20 В
Ток резервного питания:
макс. 2 A
Управляющий вход 1 и управляющий вход 2
Определение сопротивления (с активизиро-
ванным контролем):
Короткое замыкание кабеля
< 2,5 кОм
Контакт замкнут
от 7,5 кОм
до 12 кОм
Контакт разомкнут
от 17,5 кОм
до 22 кОм
Разрыв кабеля
> 27 кОм
Определение сопротивления (с выключен-
ным контролем):
Контакт замкнут
< 12 кОм
Контакт разомкнут
> 17,5 кОм

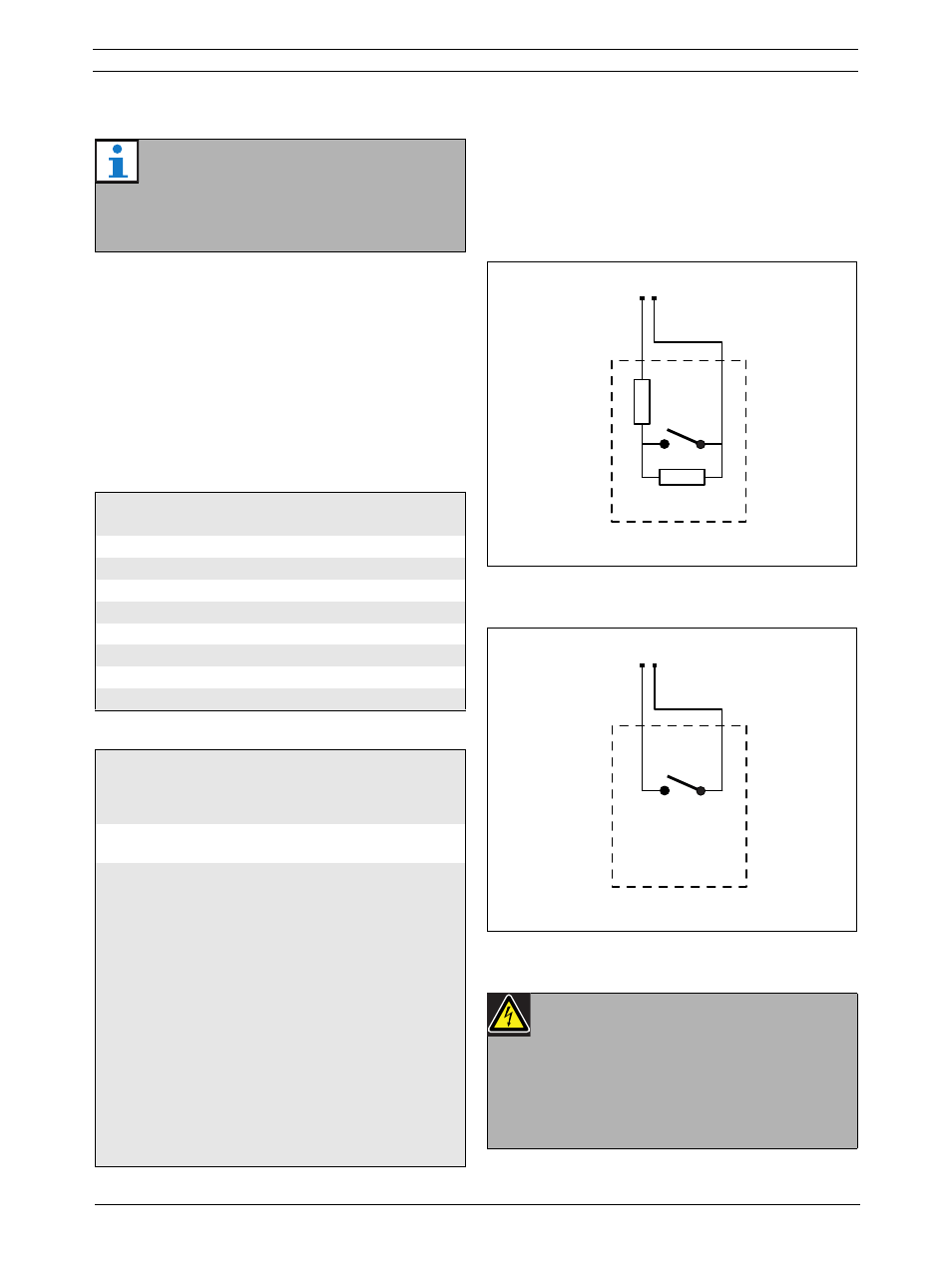

рисунок 18.3: Контролируемый вход управляю-
щего сигнала
рисунок 18.4: Неконтролируемый вход управляю-
щего сигнала
Предупреждение
Не подключайте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена
входная цепь. Используйте только
беспотенциальные контакты.
10k Ω
10k Ω
GND Control input
GND Control input
