Praesideo 4.0
ru | 196
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
Делайте следующее:
1 Подключите разъем с треугольником
многоканального интерфейса к разъему с
треугольником базового усилителя.
2 Подключите разъем с кругом многоканального
интерфейса к разъему с кругом базового усилителя.
10.3.4 Заземление
Подключите соединение заземления устройства (см.
рисунок 10.2) к 19-дюймовой стойке, которая подклю-
чена к защитному заземлению. Для хорошего сопротив-
ления электростатическим разрядам, очень важно,
чтобы соединения заземления многоканального интер-
фейса и присоединенные базовые усилители были
соединены между собой короткими проводами, непос-
редственно или посредством стеллажа. Установите
переключатель предохранительного заземления к
Grounded, в случае, если источник аудио не заземлен
для уменьшения чувствительности к внешним помехам
радиочастоты. Если источник аудио уже имеет заземле-
ние сигнала, присоединенное к предохранительному
заземлению, то установите переключатель на Floating ,
чтобы избежать контуров заземления, которые могут
быть источниками помех.
10.3.5 Подключение каналов
усилителя
10.3.5.1Введение
Канал усилителя (см. рисунок 10.6) – это группа выхо-
дящих сигналов, которые были обработаны одним бло-
ком ,базового усилителя. Количество каналов усилителя
зависит от типа базового усилителя.

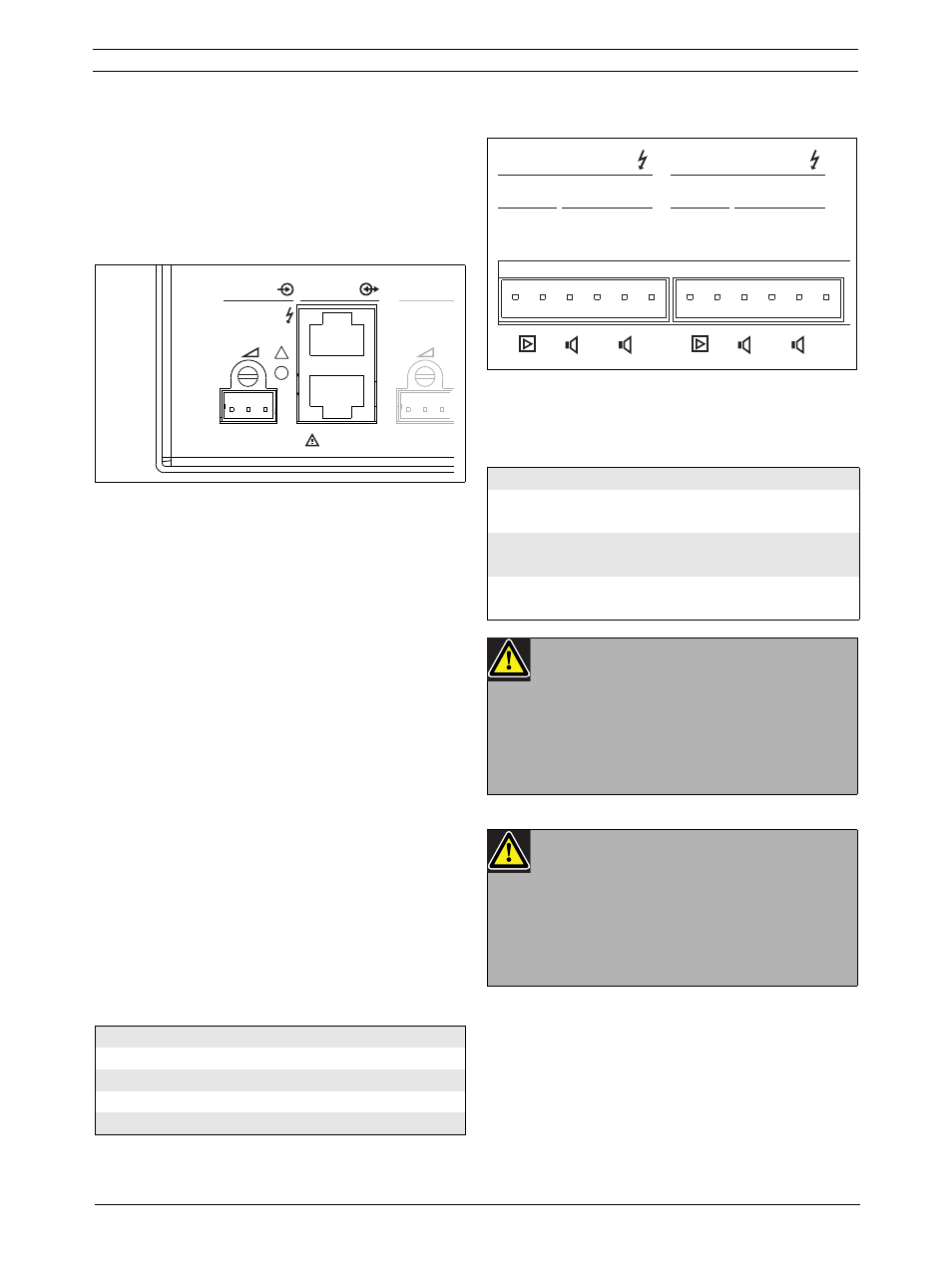

рисунок 10.5: Соединения MCI
таблица 10.2: Количество каналов усилителя
Тип
Каналы усилителя
PRS-1B500
1
PRS-2B250
2
PRS-4B125
4
PRS-8B060
8
0
+
0
+
Audio In
MCI
MCI
Audio In
2
1
Only
–
–
рисунок 10.6: Разъемы канала усилителя
таблица 10.3: Данные о разъеме канала усили-
теля
Контакт
Описание
1, 2
Вход резервных усилителей. См.
раздел 10.3.5.3.
3, 4
Линия громкоговорителя А. См.
раздел 10.3.5.2.
5, 6
Линия громкоговорителя В. См.
раздел 10.3.5.2.
Предостережение
Чтобы предотвратить опасность поражений
электрическим током, перед подключением
линий громкоговорителей и выполнением
соединений резервного усилителя выключите
базовые усилители и отсоедините резервные
источники питания от базовых усилителей.
Предостережение
После подключения проводов к разъемам
канала усилителя установите пластиковый
предохранительный кронштейн. Пластиковый
предохранительный кронштейн обеспечивает
тот факт, что до разъемов канала усилителя
нельзя будет дотронуться.
A
B
A
B
+ –
+ –
+ –
+ –
+ –
+ –
Spare In
Lsp Out
Spare In
Lsp Out
1
2
