55.10.2Диалоговое окно CobraNet
Configuration
В этом диалоговом окне отображаются все передатчики
и приемники устройства с назначенным номером пакета
и статусом передачи или приема. Ненулевое значение в
столбце Status указывает на то, что передатчик или при-
емник осуществляет передачу или прием пакета. Кроме
информации о передатчиках и приемниках, в этом диа-
логовом окне также отображается текущий IP-адрес,
назначенный устройству, а также его статус проводни-
ка: флажок Conductor будет установлен в том случае,
если устройство является проводником для локальной
сети.
В главном диалоговом окне конфигурации можно
выполнить шесть действий.
• Нажмите кнопку Configure при выделенном передат-
чике (Tx), чтобы открыть диалоговое окно конфигу-
рации передатчика.
• Нажмите кнопку Configure при выделенном прием-
нике (Rx), чтобы открыть диалоговое окно конфигу-
рации приемника.
• Нажмите кнопку Report, чтобы открыть диалоговое
окно создания одного отчета.
• Нажмите кнопку Advanced, чтобы открыть диалого-
вое окно конфигурации с расширенными возможнос-
тями.
• Нажмите кнопку SNMP, чтобы открыть диалоговое
окно общей записи/чтения SNMP. Эта кнопка по
умолчанию не отображается. Ее необходимо вклю-
чить с помощью программного компонента Disco
Options.
• Чтобы отредактировать номер пакета, щелкните его
в столбце Bundle.
Чтобы открыть диалоговое окно конфигурации передат-
чика или приемника, дважды щелкните строку Tx или
Rx.
55.10.3Конфигурация передатчика
Диалоговое окно конфигурации передатчика можно
открыть в главном диалоговом окне конфигурации,
выделив строку, содержащую информацию о передат-
чике, затем нажав кнопку Configure или дважды щелк-
нув строку, содержащую информацию о передатчике.
В диалоговом окне конфигурации передатчика имеется
доступ к наиболее часто используемым переменным
конфигурации, связанным с передатчиком. Для получе-
ния подробной и актуальной информации о значении и
использовании этих переменных см. в справочном руко-
водстве по программированию устройств CobraNet. Это
руководство находится в папке \Manuals\CobraNet
DVD-диска Praesideo.
• Bundle
Позволяет назначить номер пакета данному передат-
чику.
• SubMap
Определяет канал направления звука, назначенный
каналу пакета. Чтобы назначить значение «0» (нулевая
передача) всем каналам пакета, нажмите кнопку Clear
All. Каналы 1..4 передатчика интерфейса CobraNet
Praesideo соответствуют номерам SubMap 1..4.
• SubFormat
Обычно значение txSubFormat содержит информа-
цию, которая определяет размер выборки, частоту
выборки и задержку передачи. Так как частоты
выборки и задержка выборки должны соответство-
вать текущему значению переменной
modeRateControl (которое можно задать в диалого-
вом окне конфигурации с расширенными возмож-
ностями), в этом диалоговом окне можно установить
только размер выборки. Обычно размер выборки
совпадает для всех каналов пакета. Чтобы назначить

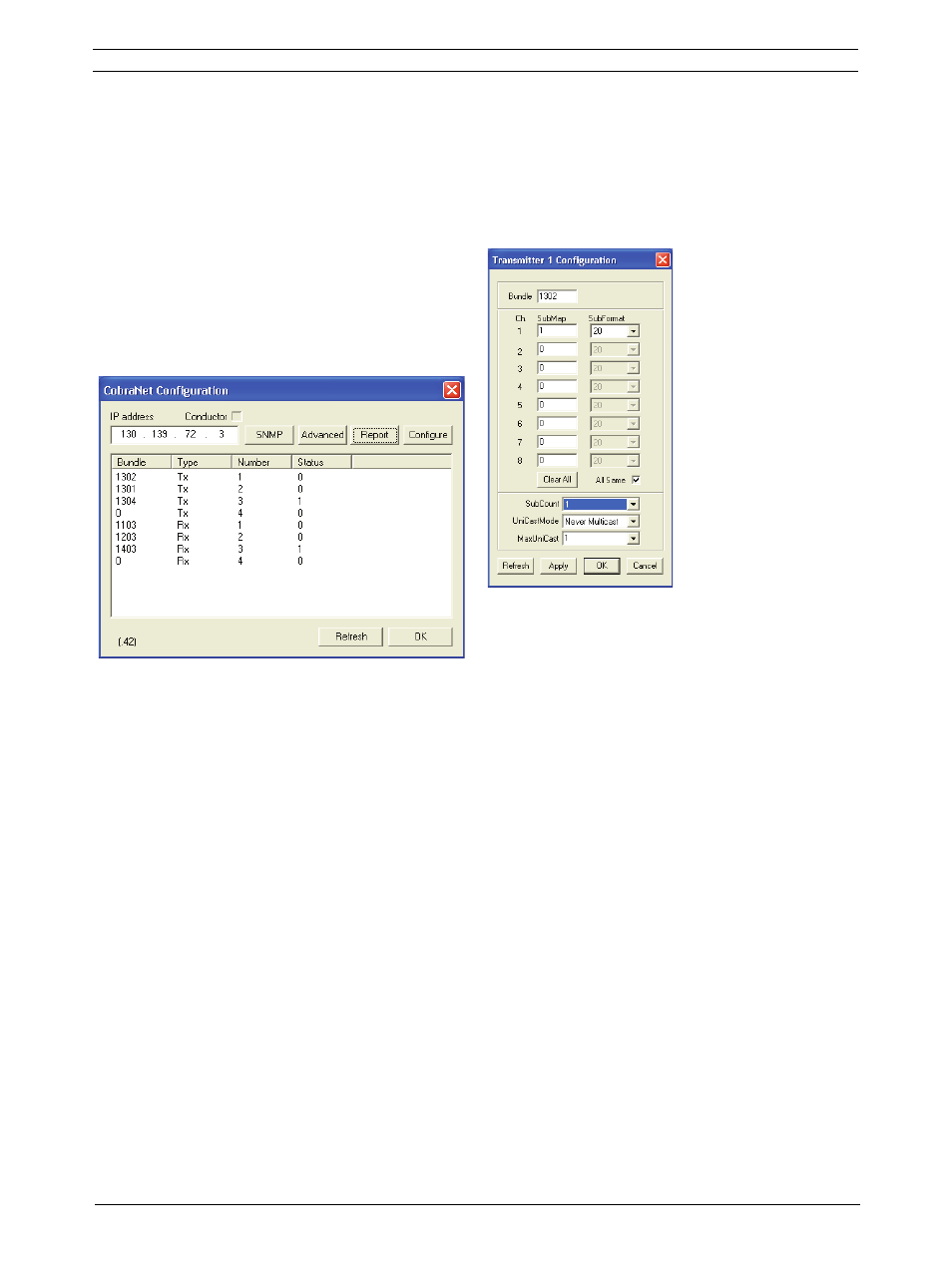

рисунок 55.5: Диалоговое окно конфигурации
устройства CobraNet
рисунок 55.6: Диалоговое окно конфигурации
передатчика
