Praesideo 4.0

ru | 136

Bosch Security Systems B.V.

IUI-PRAESIDEO_4.0 | V1.0 | 2013.01

Инструкции по установке и эксплуатации.

6.2.2

Вид сзади

На задней панели аудиорасширителя (см. рисунок 6.2)
расположены следующие элементы:
4 Аудиовходы - Четыре аудиовхода для получения

аудиосигналов от источников аналогового звука. Два
аудиовхода выбираются между микрофоном и линией.
Два других аудиовхода - это фиксированные линейные
входы. Каждый аудиовход имеет разъем XLR, а также
разъем двойного закрепления (см. раздел 6.3.3).

5 Аудиовыходы - Четыре аудиовыхода для извлечения

аналоговых звуковых сигналов. Каждый аудиовыход
имеет разъем XLR, а также разъем двойного закрепления
(см. раздел 6.3.4).

6 Заземление – клемма для подсоединения заземления

аудиорасширителя.

7 Системная шина – два разъема системной шины для

подсоединения аудиорасширителя к другому
оборудованию Praesideo (см. раздел 6.3.2).

8 Управляющие входы – Управляющие входы могут быть

использованы для приема сигналов от оборудования
сторонних производителей, которые должны инициировать
действия в сети Praesideo (см. раздел 6.3.5).

9 Управляющие выходы – Управляющие выходы могут

быть использованы для передачи сигналов
оборудованию сторонних производителей, чтобы
инициировать действия, созданные сетью Praesideo

(см. раздел 6.3.6).

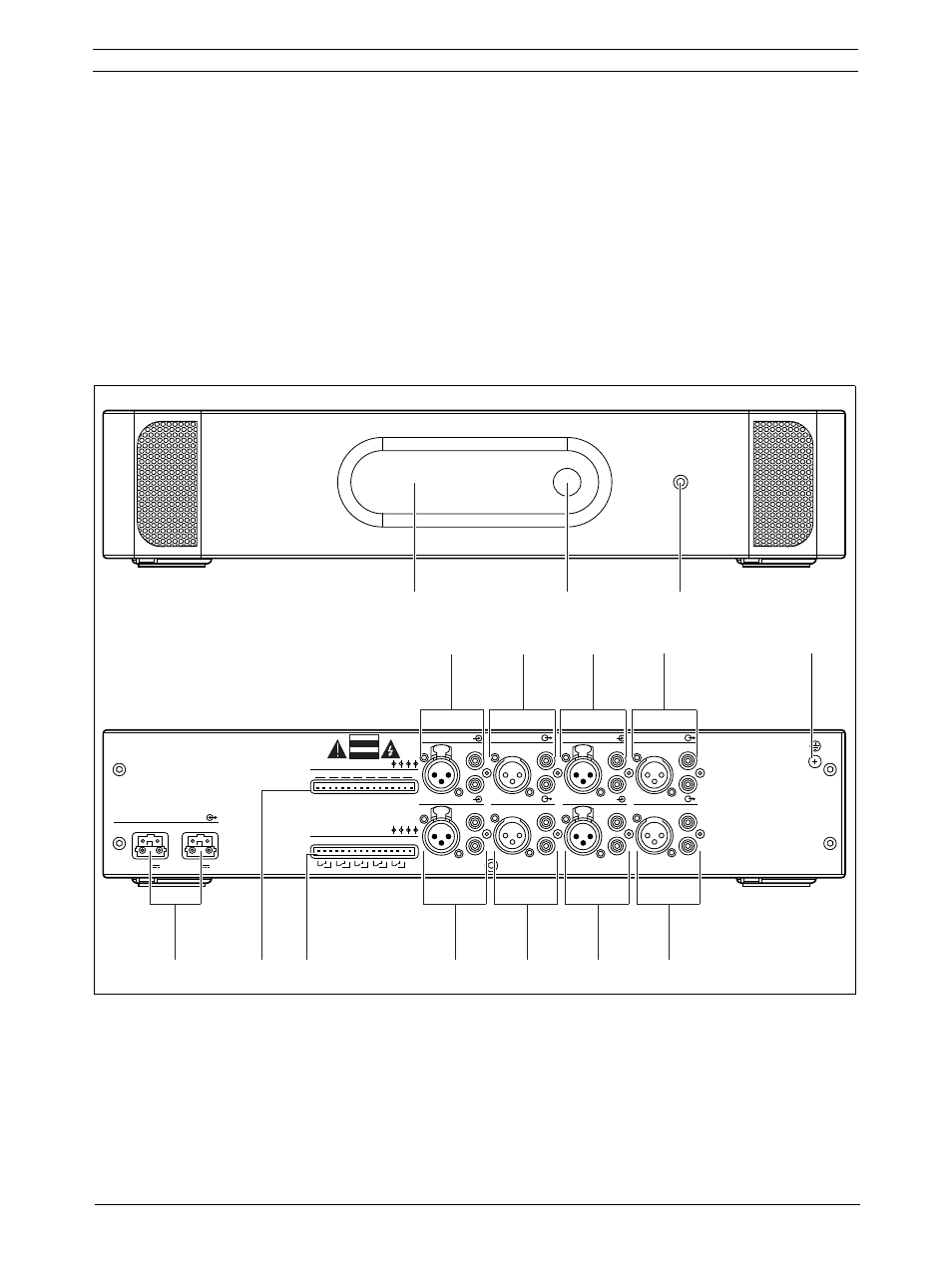

рисунок 6.2: Вид аудиорасширителя спереди и сзади

Network

Control In

Audio In 3

1

2

3

4

5

6

7

8

C NC NO C NC NO C NC NO C NC NO C NC NO

1

2

48V

Audio Out 3

Audio In 4

Audio Out 4

Audio In 1

Audio Out 1

Audio In 2

Audio Out 2

Control Out

1

2

3

4

5

48V

Avis

Caution

Risk of electric shock.

Do not open.

Risk of electric shock.

Do not open.

5

7

4

4

5

4

5

4

5

6

8

9

2

1

3
