Praesideo 4.0 ru | 225
Bosch Security Systems B.V. IUI-PRAESIDEO_4.0 | V1.0 | 2013.01 Инструкции по установке и эксплуатации.
14 Соединительный
адаптер LBC1256/00
EVAC
14.1 Введение
Используя адаптер LBC1256/00 EVAC, можно модерни-
зировать громкоговорители, в которых нет керамичес-
кого блока с плавким предохранителем, чтобы они
соответствовали стандартам эвакуации.
14.2 Установка
Соединительный адаптер EVAC должен быть установ-
лен в корпусе с помощью двусторонней ленты (см.
рисунок 14.1). Кабель между громкоговорителем и
соединительным блоком EVAC должен быть коротким,
чтобы температура термального предохранителя не
отличалась от температуры кабеля. В противном случае,
термальный предохранитель не будет сгорать перед
коротким замыканием в линии громкоговорителя.
1 Двусторонняя клейкая лента
2 LBC1256/00
3 Корпус
Сам соединительный модуль EVAC является трехкон-
тактным винтовым разъемом, с которым может быть
соединен громкоговоритель (см. рисунок 14.2).

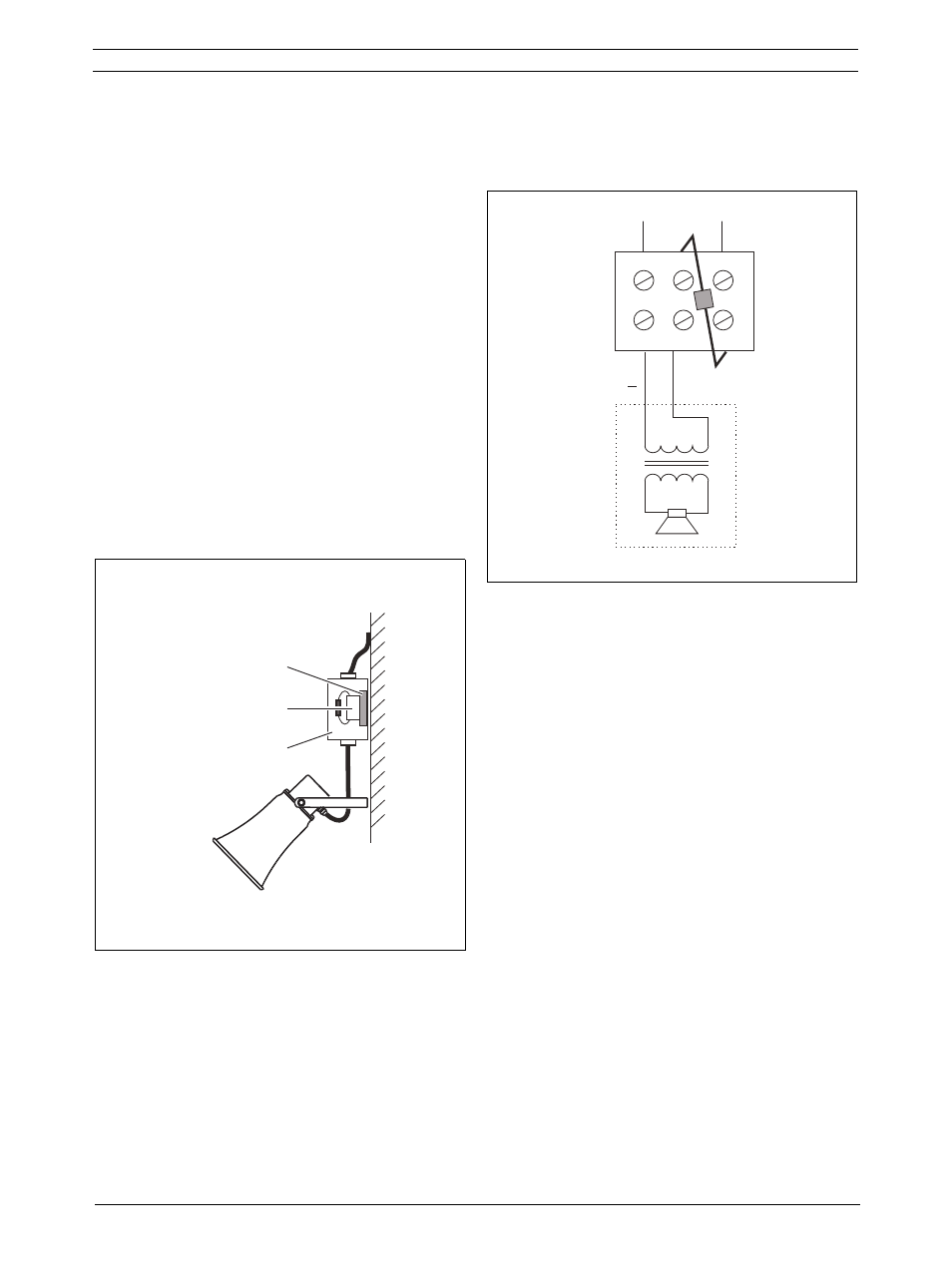

рисунок 14.1: Подробная информация о соедине-
нии
1
2
3
рисунок 14.2: Принципиальная электрическая схе-
ма
Lsp - Lsp +
Lsp + Lsp
