22.3.4 Подключение управляющих
входов
Интерфейс вызывной станции имеет два управляющих
входа (см. рисунок 22.6 и таблица 22.3). Входы управляю-
щего сигнала могут получать сигналы от оборудования
третьей стороны, которые должны запускать действия в
системе Praesideo. Входы управляющего сигнала конфи-
гурируются на страницах конфигурации удаленной
вызывной станции (см. section 43.4.4). Максимальная дли-
на подключенного кабеля составляет 3 метра.
Можно также проверить кабели на наличие короткого
замыкания и размыкания контактов (см. рисунок 22.7 и
рисунок 22.8). Фактическая проверка входа управляюще-
го сигнала определяется в конфигурации.
22.3.5 Подключение заземления
Для снижения интерференции от электромагнитных
полей и электростатических разрядов, мы рекомендуем
заземлить корпус. Используйте разъем заземления интер-
фейса вызывной станции. См. рисунок 22.5.
22.4 Установка
Интерфейс вызывной станции может быть присоединен к
стене или другой плоской поверхности, при помощи
кронштейна (см. рисунок 22.9). Расстояние (d) между
отверстиями в кронштейне равно 40 мм.
Для установки этого кронштейна и устройства на конс-
трукции из гипсокартона необходимы винты с минималь-
ной длиной 22 мм (7/8 дюйма) диаметром не менее

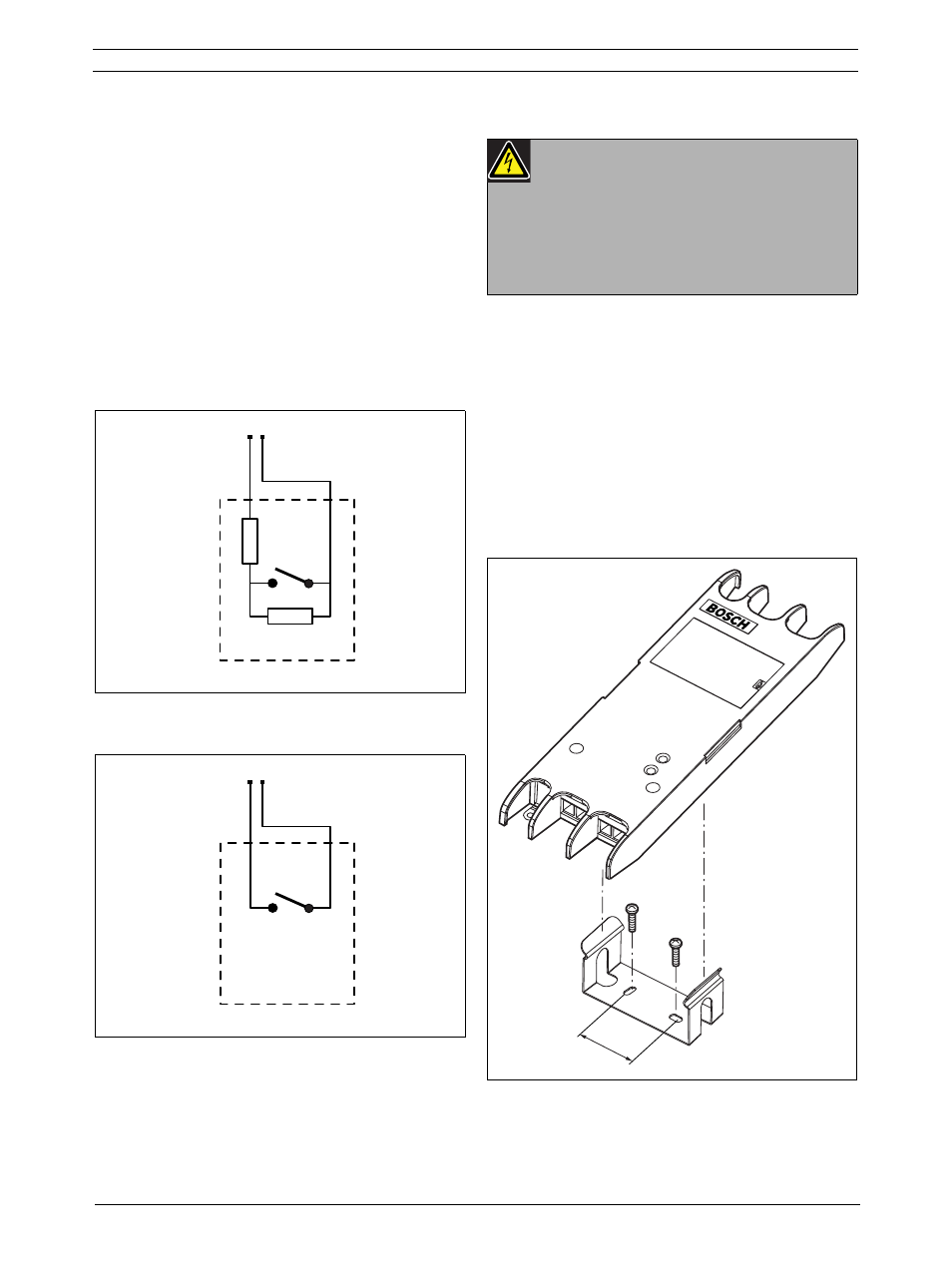

рисунок 22.7: Контролируемый вход управляю-
щего сигнала
рисунок 22.8: Неконтролируемый вход управляю-
щего сигнала
10k
Ω
10k
Ω
GND
Control input
GND
Control input
Предупреждение
Не подсоединяйте сигналы постоянного
или переменного тока к входам
управляющего сигнала, иначе может быть
повреждена входная цепь. Используйте
только беспотенциальные контакты.
рисунок 22.9: Установка
d
