Praesideo 4.0
ru | 167
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
Часто для каждой стойки основных усилителей исполь-
зуется один резервный усилитель. Для присоединения
нескольких основных усилителей одного и того же типа
к резервному усилителю того же типа:
• Подключите выход громкоговорителя резервного
усилителя к запасным входам первого основного
усилителя.
• Замкните кольцо через резервные входы первого
основного усилителя к резервным входам других
основных усилителей. Пожалуйста, отметьте тот
факт, что при увеличении количества неисправных
усилителей мощности, нагрузка громкоговорителя
резервного усилителя мощности увеличится. Это
может привести к перегрузке усилителя мощности.
Также отметьте, что аудио, распределяемое на линии
громкоговорителей всех неисправных усилителей
мощности, зависит от установок конфигурации
первого неисправного усилителя мощности, т.к.
только установки конфигурации первого
неисправного усилителя мощности передаются на
резервный усилитель мощности.
8.3.6
Подключение аудиовходов
Число аудиовходов зависит от типа усилителя мощности.
Аудиовходы используются для связи с источниками
аналогового аудио. Каждый аудиовход выбирается меж-
ду линией и микрофоном.
Существует возможность подсоединения как несбалан-
сированного сигнала, так и сбалансированного. Несба-
лансированные сигналы могут быть присоединены к 0
(Заземление) и контактам + или - (см. рисунок 8.10).
Оставшийся несбалансированный контакт не должен
быть подсоединен к контакту 0. Сбалансированный сиг-
нал должен быть подсоединен между контактами + и -
аудиовхода.
Контакт 0 (GND) может быть подсоединен к экраниру-
ющей оплетке сигнального кабеля. Однако, это не обя-
зательно.

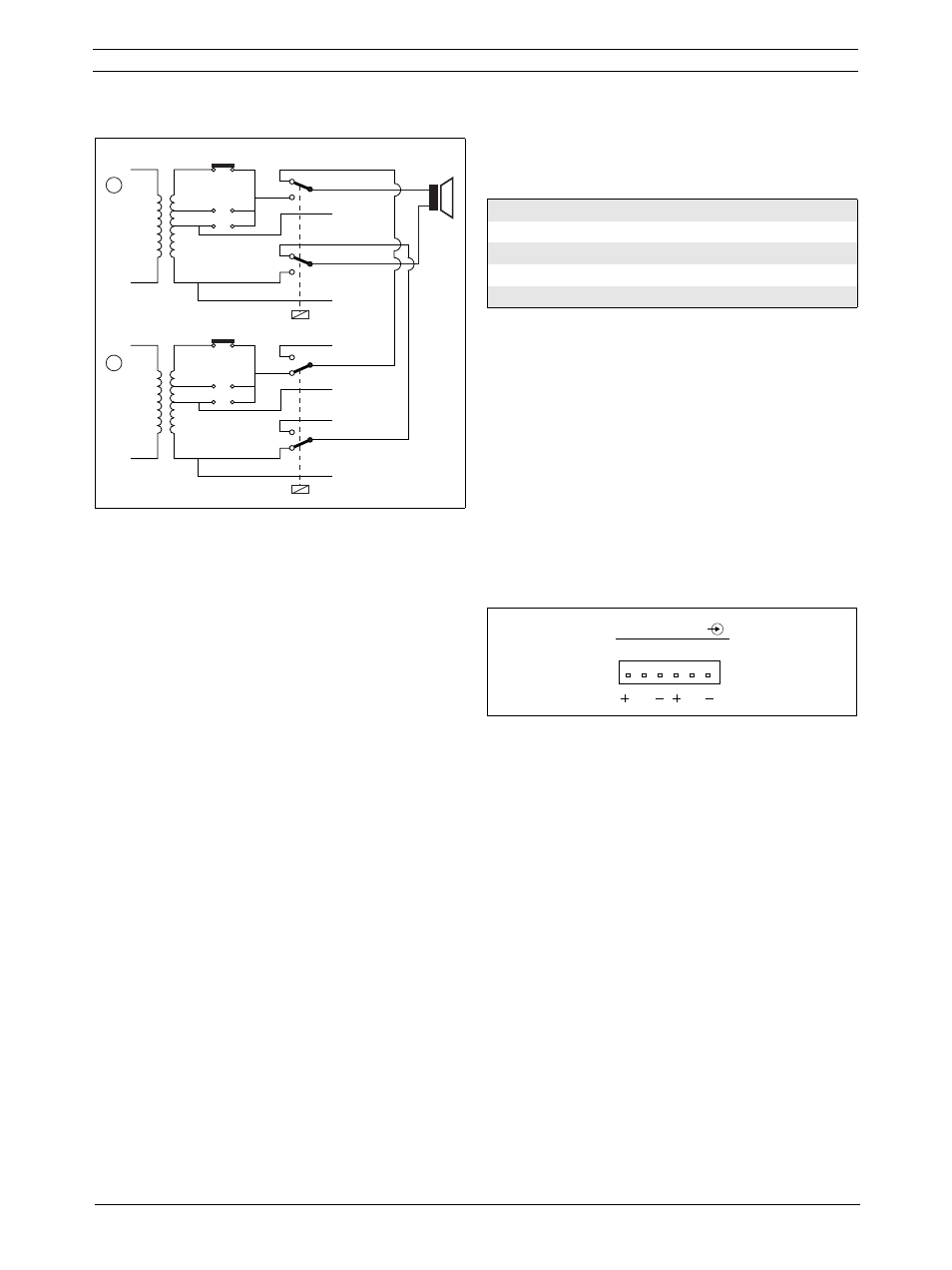

рисунок 8.9: Усилитель мощности после пере-
ключения на резерв
100 V
70 V
Spare In +
Lsp Out +
50 V
0 V
Spare In -
Lsp Out -
50 V
100 V
70 V
Spare In +
Lsp Out +
50 V
0 V
Spare In -
Lsp Out -
50 V
1
2
таблица 8.6: Число аудиовходов
Тип
Аудиовходы
PRS-1P500
2
PRS-2P250
2
PRS-4P125
2
LBB4428/00
4
рисунок 8.10: Разъемы аудиовходов
1
2
0
Audio In
0
