Инструкции по установке и эксплуатации.
10.3.5.2Линии громкоговорителя
Между разъемами Lsp Out+ и Lsp Out- должны быть
подключены громкоговорители. Напряжение между
данными разъемами (100 В, 70 В) зависит от положения
перемычки на выходной плате (см. рисунок 10.7).
Существует возможность использования различного
напряжения для уменьшения объема линии громкогово-
рителя. Например, если все громкоговорители подходят
для 100 В, то максимальный выходной уровень будет
равен 40 дБВ. Если линейное напряжение громкогово-
рителя установлено на 70 В, то максимальный выход-
ной уровень уменьшится
до 37 дБВ (разница: -3 дБ).
Предостережение
Проверьте технические характеристики гром-
коговорителей, чтобы узнать максимальное
напряжение, которое можно подать на выхо-
ды громкоговорителей усилителей мощности.
Чтобы снизить риск поражения электричес-
ким током, выполняйте только те действия по
техобслуживанию системы, которые описаны
в инструкции по эксплуатации.
Остальные действия должны выполняться
только квалифицированными специалиста-
ми. См. 1.2, «Предполагаемая аудитория».

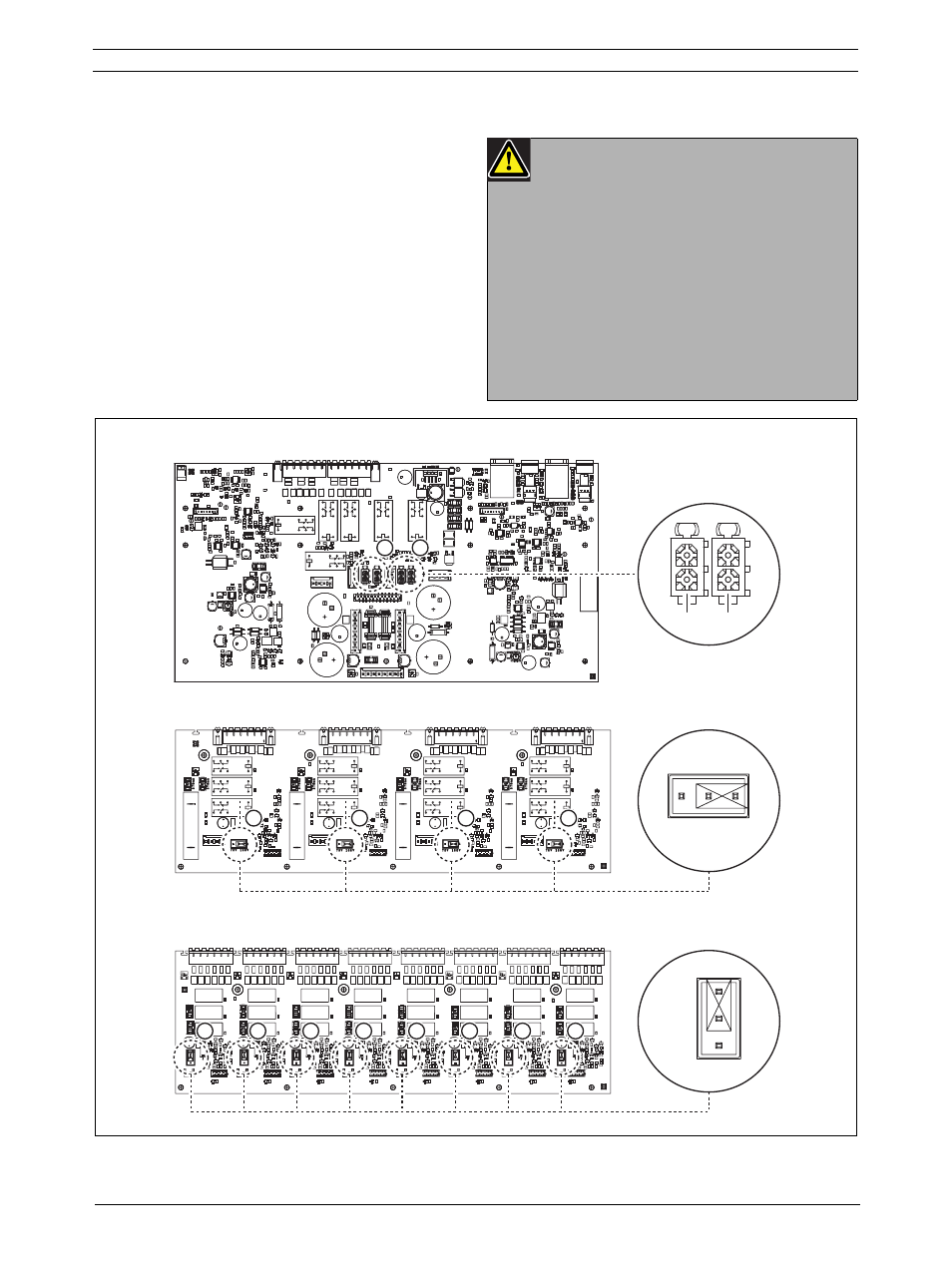

рисунок 10.7: Вид сверху выходных плат базового усилителя
+
+
+
+
+
+
+
+
+
+
A 2.5
1
1
1
1
375mA
+
1
+
375 mA
375 mA
1
375 mA
375 mA
8
1
9
16
8
1
9
16
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
B
B
B
B
+
-
1
1
2
24
1
1
1
1
1
375 mA
X100
X103
R140
X101
X1
R190
X3
X151
X500
X155
X300
F251
F250
F451
F450
X153
X4
X6
R352
R356
X550
S350
X400
R405
X402
X651
100V
70V
X303
X404
X405
X403
100V
70V
X305
X304
X5
X401
6.3A
X301
F300
F400
F750
X2
X650
R305
X302
F50
100 V
70 V
1
2
100 V
1
1
70 V
4
3
2
1
1
2
3
4
5
6
7
8
100 V
70 V
PRS-1B500, PRS-2B250
PRS-4B125
PRS-8B060
