Инструкции по установке и эксплуатации.
Громкоговоритель может быть подсоединен тремя раз-
личными способами в зависимости от уровня контроля
и необходимого резервирования.
Если линии громкоговорителя А и В находятся в одной
зоне, присоедините линии громкоговорителя, как пока-
зано на рисунок 10.8.
Данный метод имеет полный контроль и избыточность.
Реле А и В являются нормально замкнутыми, а конт-
рольные платы (см. разделы 12.2.2 и 12.2.3, обозначение
EOL) присоединены к группам А и В.
• Если происходит перегрузка усилителя,
многоканальный интерфейс канала будет управлять
реле А и B, чтобы изолировать перегрузку и
обеспечить работу другой группы.
• Если контрольными платами определяется
неисправность линии в одной из групп, то группа, на
которую производится воздействие, будет
выключена. Будет генерироваться событие
неисправности группы А и группы В.
Если линии громкоговорителя А и В находятся в разных
зонах, подключите линии громкоговорителя, как пока-
зано на рисунок 10.9.
Данный метод не имеет избыточности. Оба реле А и В
нормально замкнуты.
• Если контрольными платами определяется
неисправность линии в одной из групп, то группа
остается подключенной.
• Только при определении перегрузки группа, на
которую оказывается влияние, выключается.
Генерируется событие неисправности.
Если линии громкоговорителя А и В должны формиро-
вать контур класса А, присоедините линии громкогово-
рителя, как показано на рисунок 10.10.
Оба выхода А и В используют одну и ту же группу
громкоговорителей. Реле А является нормально замкну-
тым, а реле В - нормально разомкнутым.
• Если происходит повреждение линии, обнаруженное
платой контроля (EOL), реле B замыкается, и
генерируется событие неисправности, чтобы
показать переключение.
• Если кабель сломан, то выход А подает питание на
все громкоговорители до поломки, а выход В
предоставляет питание на все громкоговорители
стороны поломки.
• Если причиной неисправности линии являются
короткое замыкание или перегрузка, то усилитель
генерирует событие неисправности.

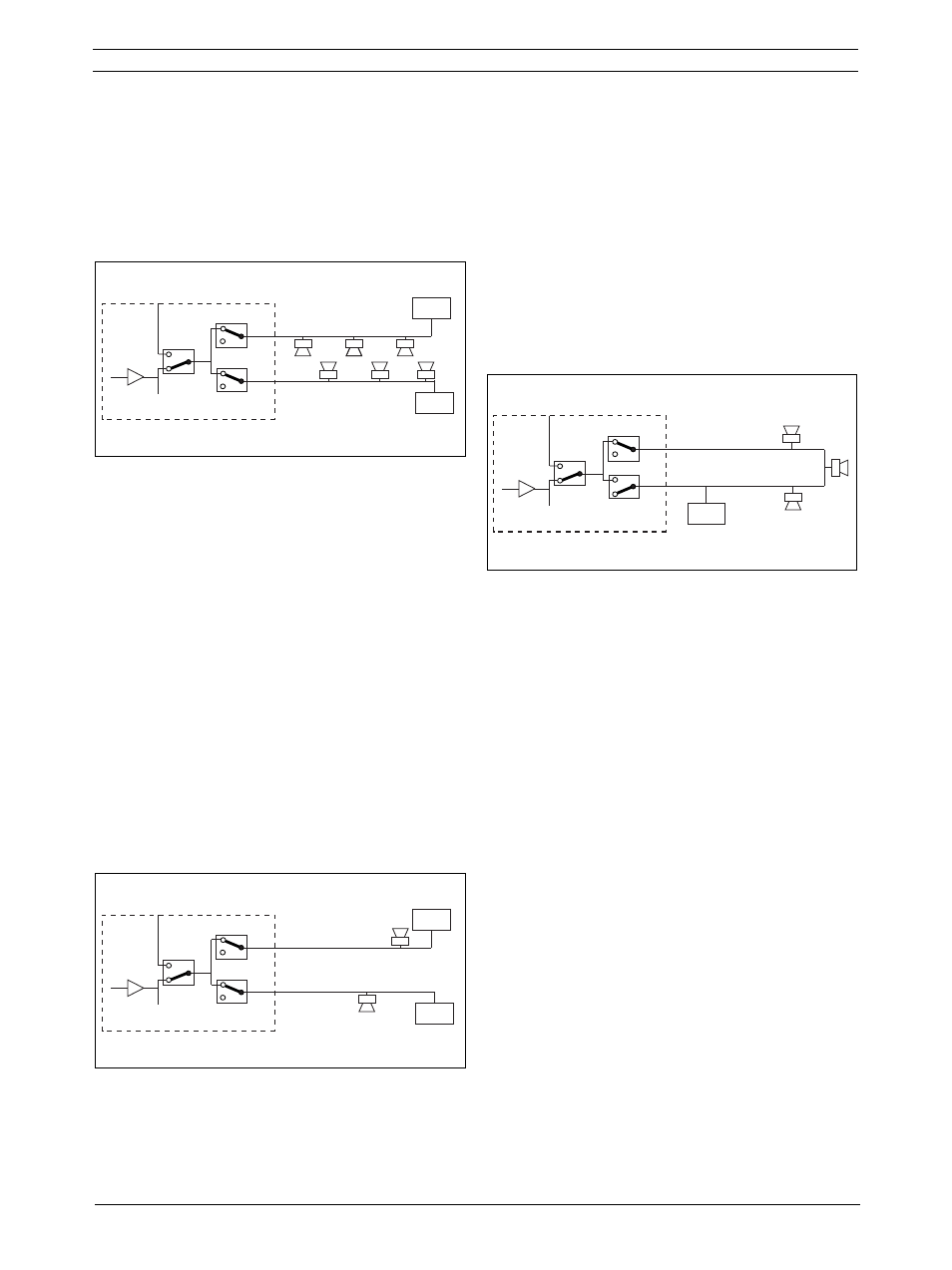

рисунок 10.8: Выходы А и B находятся в одной и
той же зоне
рисунок 10.9: Выходы А и B в отдельных зонах
Pilot
Spare In
A
B
EOL
EOL
Pilot
Spare In
A
B
EOL
EOL
рисунок 10.10: Шлейф класса А от выхода А к
выходу B
A
B
EOL
Pilot
Spare In
