Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации
Praesideo 4.0
ru | 261
20.3.4 Подключение источника элект-
ропитания
Дистанционная вызывная станция поставляется с отде-
льным разъемом Kycon KPP4-P для подключения вне-
шнего источника питания к дистанционной вызывной
станции. Разъем Kycon KPP-4P имеет четыре контакта
(см. рисунок 20.5):

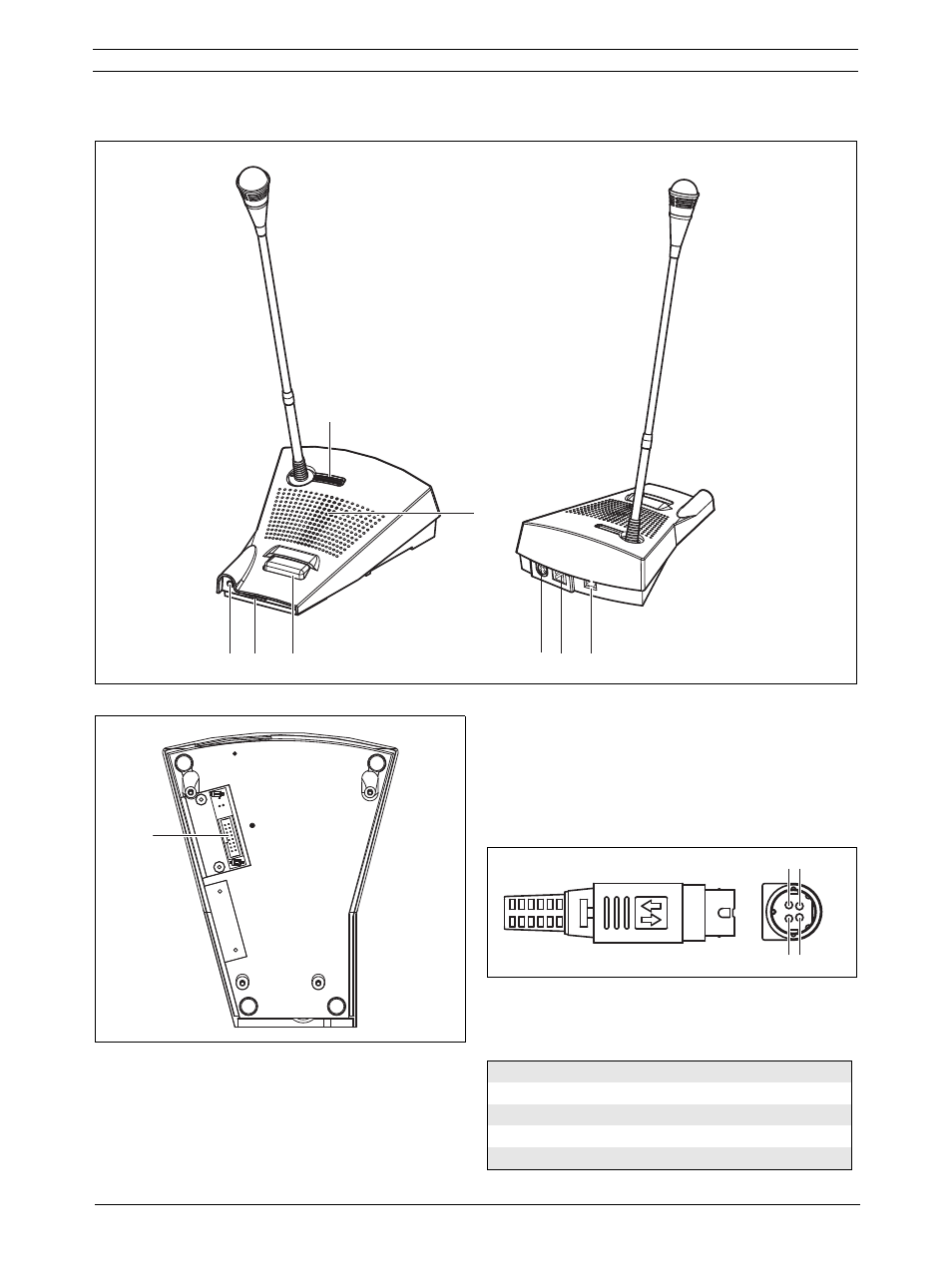

рисунок 20.3: Вид спереди и сзади
1
2
4
3
6
7
5
8
рисунок 20.4: Вид снизу
9
рисунок 20.5: Схема соединений (внешний вид)
таблица 20.1: Подробные данные о разъеме
Kycon KPP-4P
Контакт
Сигнал
1
Заземление
2
Внешнее питание
3
Управляющий вход 1
4
Управляющий вход 2
4
2
3
1
