2 элементы управления, разъемы и индикаторы, 1 плата supervision-master, 2 плата supervision-slave – Инструкция по эксплуатации Bosch Praesideo 4.0
Страница 197
Praesideo 4.0
ru | 209
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
11.2 Элементы управления,
разъемы и индикаторы
11.2.1 Плата Supervision-master
Плата Supervision-master содержит следующие компо-
ненты:
1 Разъем— Предназначен для электрического
подсоединения платы Supervision-master к выходной
плате канала усилителя (см. раздел 11.3.1).
11.2.2 Плата Supervision-slave
Плата Supervision-slave содержит следующие компонен-
ты:
1 Разъем — Предназначен для подключения платы
Supervision-slave к линиям громкоговорителя.
Плата Supervision-slave предоставляет двойной разъем,
который позволяет установить плату Supervision-slave в
любое место в линии громкоговорителя (см. рисунок
11.3). Обычно, плата Supervision-slave устанавливается
в конце линии громкоговорителя.

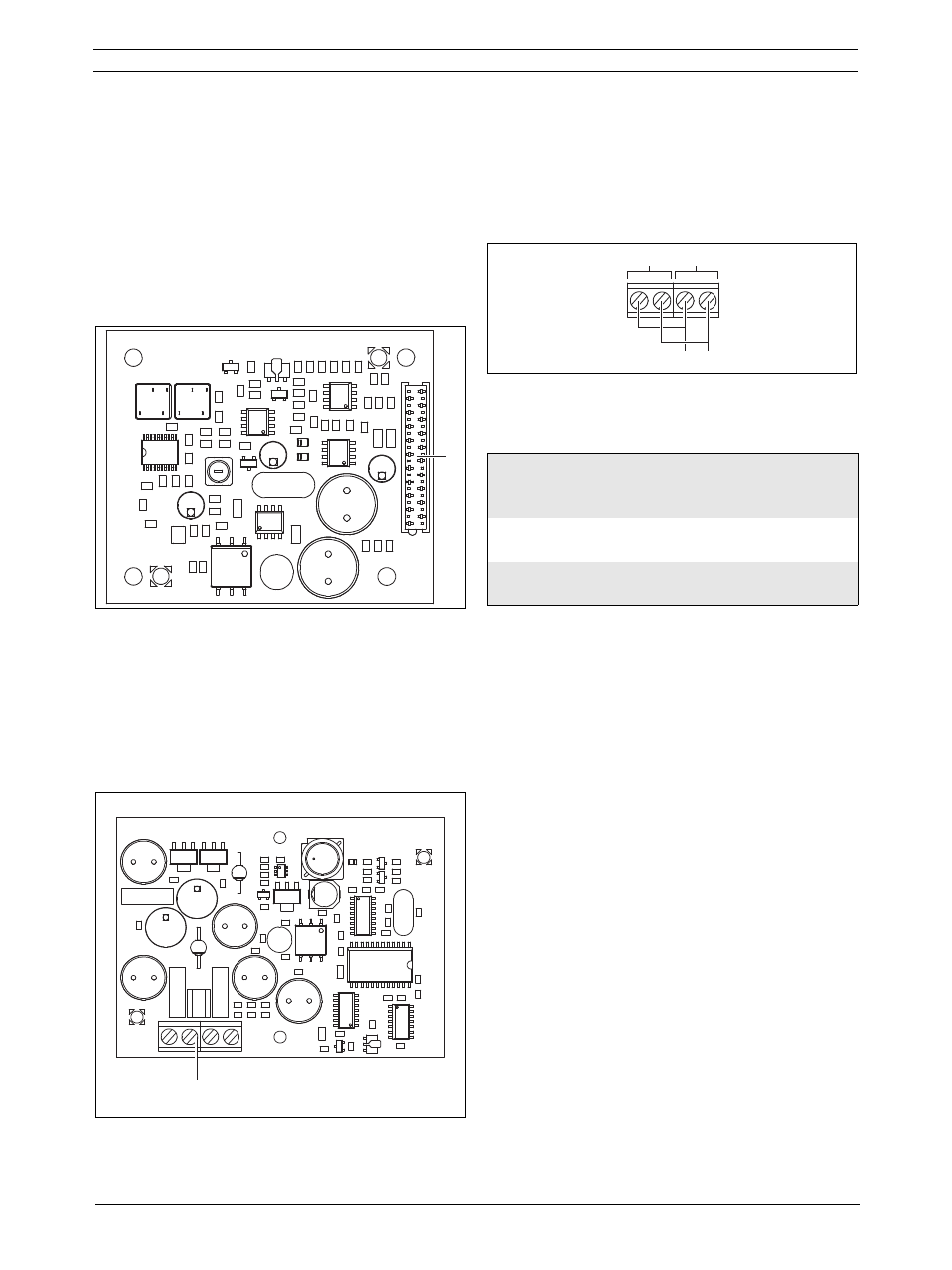

рисунок 11.1: Плата Supervision-master (вид со
стороны монтажа)
рисунок 11.2: Плата Supervision-slave (вид со
стороны монтажа)
1
+
-
+
-
+
-
1
+
-
+
-
+
1
рисунок 11.3: Разъем Supervision-slave
таблица 11.1: Подробная информация о разъ-
еме Supervision-slave
Разъем
Ко
нта
кт
Сигнал
X1
1
2
Линия громкоговорителя +
Линия громкоговорителя -
X3
1
2
Линия громкоговорителя +
Линия громкоговорителя -
X3
X1
1 2
