Praesideo 4.0 ru | 301
Bosch Security Systems B.V. IUI-PRAESIDEO_4.0 | V1.0 | 2013.01 Инструкции по установке и эксплуатации.
27.3 Выполнение соединений
Более подробная информация о проводах внутри
удлинительных кабелей приведена на рисунок
27.4.
27.4 Кабели индивидуального
исполнения
Для изготовления кабелей индивидуального испол-
нения из сетевых кабелей LBB4416/00 и сетевых
разъемов LBB4417/00 используйте набор инстру-
ментов для изготовления кабельных разъемов
LBB4418/00.
27.5 Технические данные

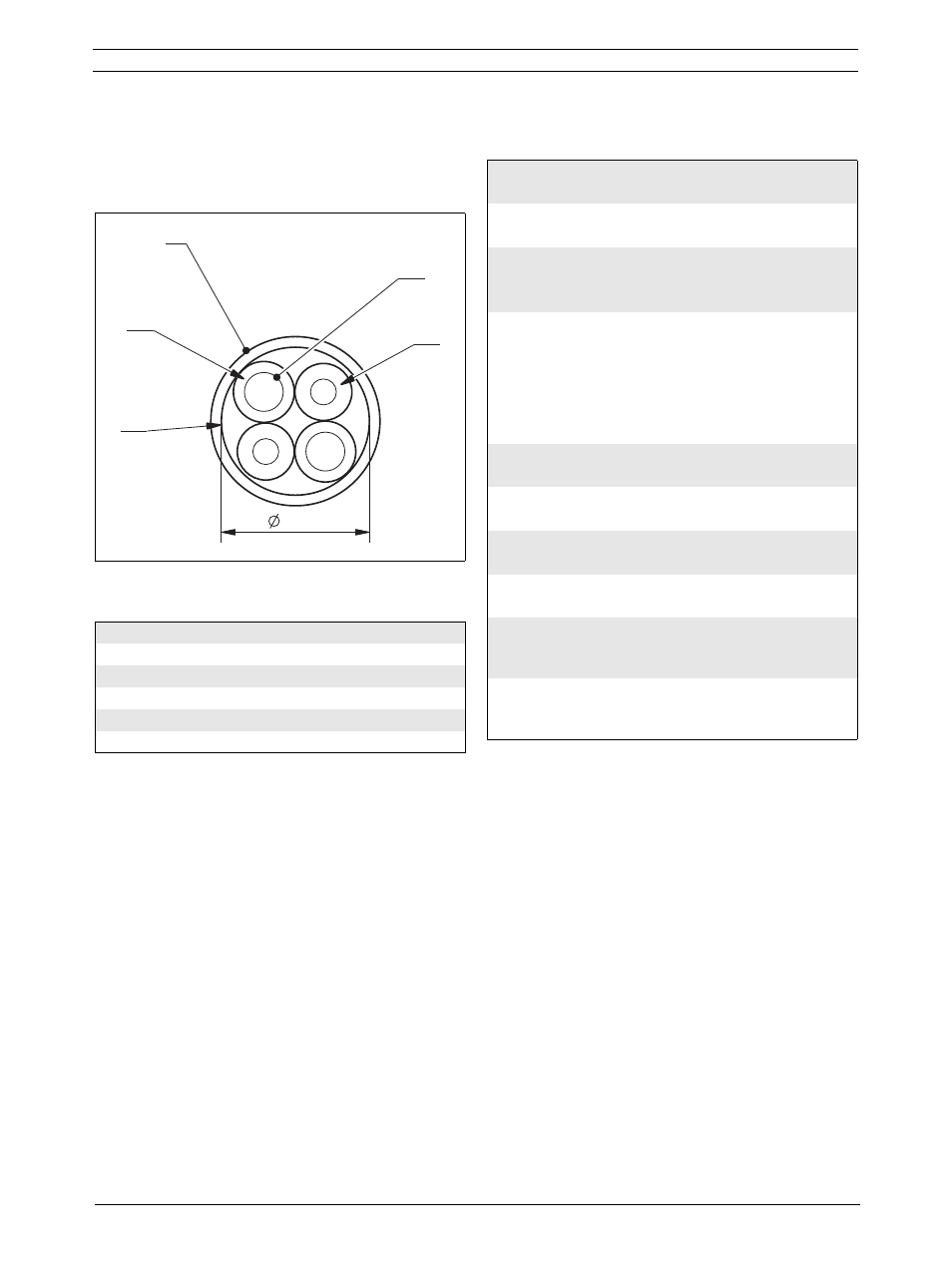

рисунок 27.4: Конструкция кабеля
таблица 27.2: Конструкция кабеля
Номер
Сигнал
1 Защитная ткань
2 Изоляция
3 Внешний слой
4 Многожильный провод
5 Оптическое волокно
7±0.1
3
2
1
5
4
Изоляция:
LSZH (малодымная / без галогена), черная
Внешний диаметр:
7 мм
Провода электропитания (2):
Медные, витые 1 мм 2 , красная и синяя изоляция,
сопротивление < 0,018 Ом/м
Оптические волокна (2):
• PMMA, диаметр 1 мм включая оболочку диа-
метром 2 мм (черную)
• Цифровая апертура: 0,5
• оптическое ослабление < 0,17 дБ/м при 650 нм
• потери на изгибах 0,5 дБ (r = 20 мм, 90°), в
соответствии с JIS C6861
Интервал температур:
от -40 до +65 °C
Усилие на разрыв:
макс. 150 Н
Соответствие стандарту UL:
UL444 (60 °C/60 В), UL1666
Огнезащищенность:
В соответствии с IEC 60332-1 / 60 с
Уровень галогена:
В соответствии с IEC 60754-2, pH > 4.3 и
проводимость < 10 uS/mm
Уровень дымления:
В соответствии с IEC 61034-2, коэффициент про-
пускания света > 60 %
