Praesideo 4.0
ru | 185
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
9.3
Разъемы
9.3.1
Введение
В этом разделе приведен обзор типичных подключений
системы, использующих многоканальный интерфейс.
• Подключение к базовым усилителям (см. раздел
• Подключение к сети (9.3.3).
• Подключение для обхода многоканального
интерфейса (см. 9.3.4).
• Подключение управляющих входов (см. 9.3.5).
• Подключение управляющих выходов (см. 9.3.6).
9.3.2
Подключение к базовому
усилителю
Разъемы двойного усилителя с 1 по 14 используются
для каналов базового усилителя. Разъемы двойного уси-
лителя 15 и 16 доступны для двух резервных каналов
базового усилителя.
Подключение к базовому усилителю осуществляется
при помощи двух модульных разъемов (RJ45).
Разъемы базового усилителя и многоканального интер-
фейса маркированы символом треугольника (верхний
ряд) и круга (нижний ряд).
1 Подключите разъем с треугольником
многоканального интерфейса к разъему с
треугольником базового усилителя.
2 Подключите разъем с кругом многоканального
интерфейса к разъему с кругом базового усилителя.
Предостережение
Не подключайте разъем с кругом
многоканального интерфейса к разъему с
треугольником усилителя мощности.
Предостережение
Не подключайте модульные разъемы (RJ45) к
сети Telecom или Ethernet. Данные разъемы
предназначены только для многоканального
интерфейса и базовых усилителей.
таблица 9.1 Разъемы интерфейса базового усили-
теля
Верхний ряд с треу-
гольником
Нижний ряд с кругом
Кон
такт
Сигнал
Кон-
такт
Сигнал
1
Вых. реле A
1
Аудиовыход +
2
Вых. реле B
2
Аудиовыход -
3
Заземление
3
Заземление
4
Вх. контроля
резервирова-
ния по посто-
янному току
4
Вх./Вых. пита-
ния 24 В
5
Вх. контроля
питания
5
Вых. резервно-
го реле
6
Резервный
выход
6
Вых. отключе-
ния звука
7
100 В Вх. +
7
Вх. “Перегрев”
8
100 В Вх. -
8
Вх. “Готовность”
Предостережение
Всегда используйте модульные заглушки
CAT-5 с пустым обжимом разъема (см.
рисунок 9.3, раздел А). Некоторые
предварительно собранные модульные
заглушки CAT-5 имеют обжим разъема,
который заполнен пластиком (см. рисунок 9.3,
раздел В). Данные разъемы не предлагают
надежного соединения к разъемам модуля
(RJ45) на базовых усилителях и
многоканальных интерфейсах, и,
следовательно, могут вызывать неожиданные
события о неисправностях.

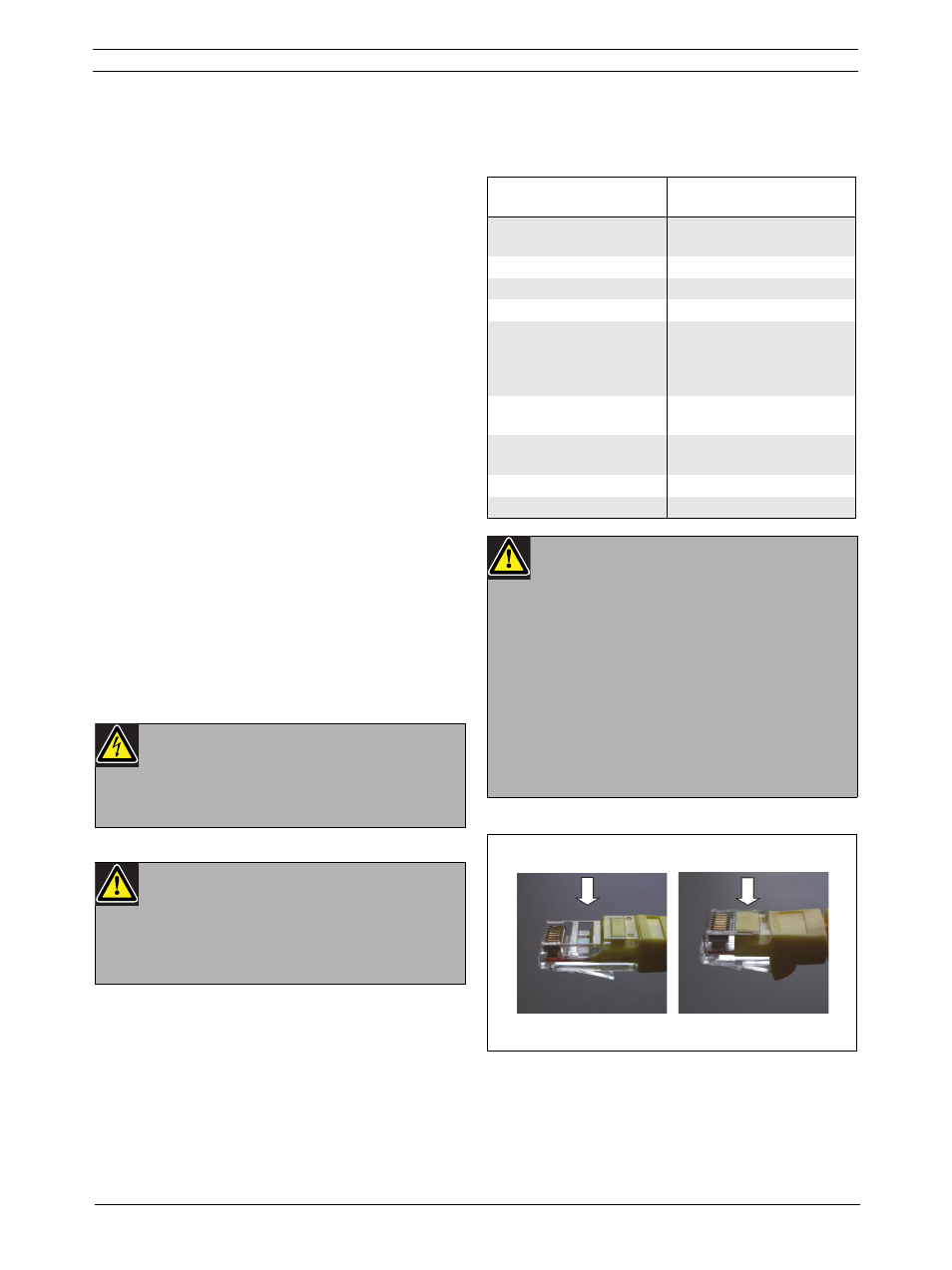

рисунок 9.3: (предварительно) собранные
модульные заглушки CAT-5
B
A
