19.2.3 Интерфейс клавиатуры (X5, X6)
Внешний интерфейс для присоединения клавиатуры к
другим клавиатурам или к (дистанционной) вызывной
станции состоит из 16-ти контактного разъема IDC (нуме-
рация контактов приведена на печатной плате). Клавиату-
ры присоединены последовательно к вызывной станции.
Это означает, что существует только прямое соединение
между вызывной станцией и первой клавиатурой. Вторая
клавиатура присоединена к первой, третья присоединена
ко второй и т.д., при помощи плоских кабелей.
19.2.4 Селектор идентификатора (ID)
(S9)
Существует возможность присоединения:
• До 16 клавиатур вызывной станции для
предварительно конфигурированных действий
(LBB4432/00 или LBB4434/00) к (дистанционной)
вызывной станции.
• До 15 клавиатур вызывной станции для
предварительно конфигурированных действий
(LBB4432/00 или LBB4434/00) и одной цифровой
клавиатуры (PRS-CSNKP) к (дистанционной)
вызывной станции.
Для надлежащего соединения между вызывной станцией
и ее клавиатурами необходимо назначить правильный ID
каждой клавиатуре для предварительно сконфигуриро-
ванных действий, используя селектор ID (см. рисунок
19.2, № S9 и рисунок 19.7).
ID клавиатуры для предварительно конфигурированных
действий зависит от его положения в совокупности кла-
виатур. Первая клавиатура для предварительно конфигу-
рированных действий имеет ID 0, следующая имеет 1, и
т.д. до F для шестнадцатой клавиатуры для предваритель-
но конфигурированных действий.
таблица 19.5: Подробная информация о разъ-
емах X5 и X6
Контакт
Сигнал
1
Линия синхронизации.
2
Заземление
3
Линия прерывания (INT)
4
Заземление
5
Данные I2C (SDA)
6
Заземление
7
Синхроимпульсы I2C (SCL)
8
Заземление
9
Питание
10
Заземление
11
Питание
12
Заземление
13
Питание
14
Заземление
15
Питание
16
Заземление

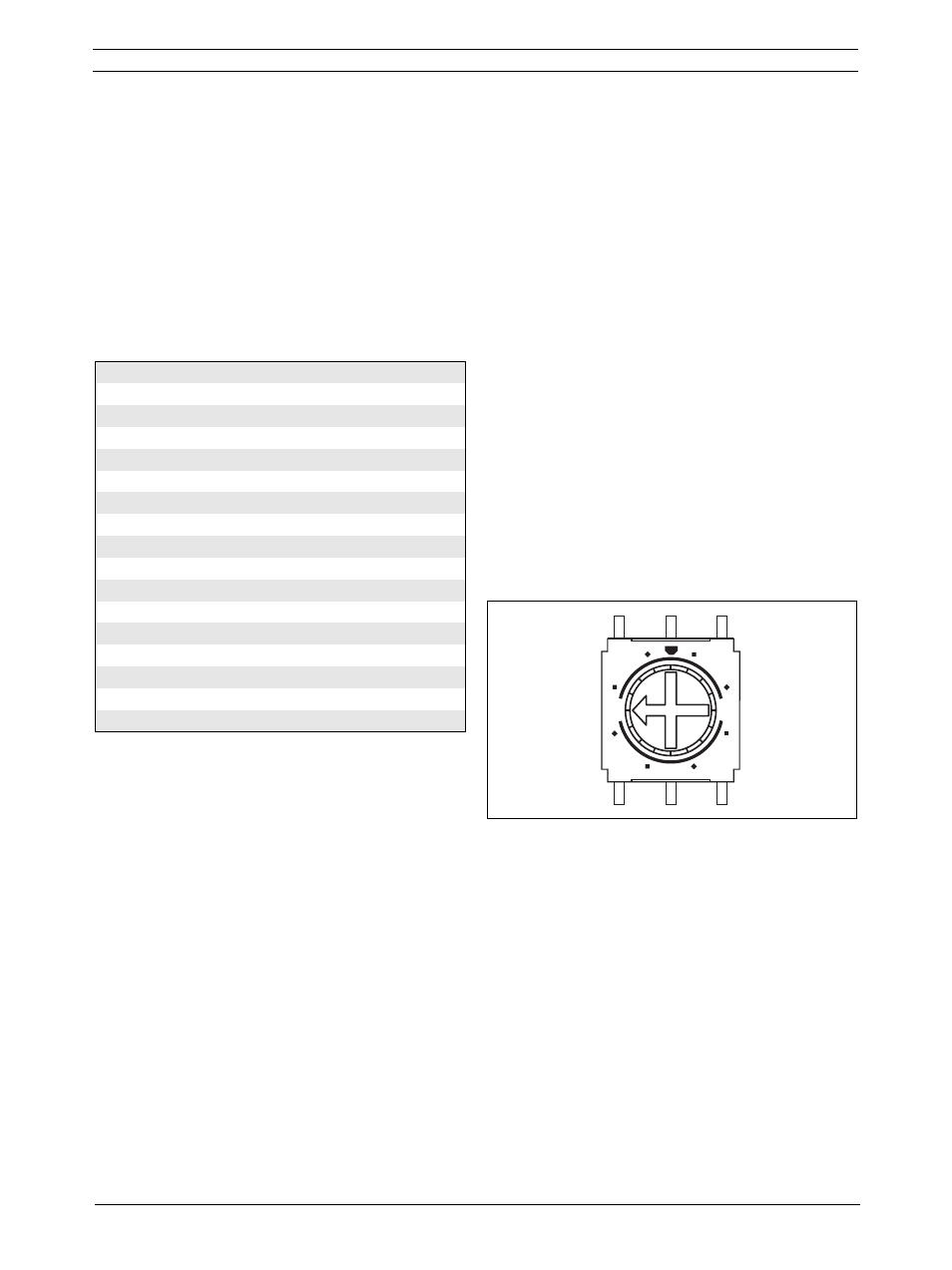

рисунок 19.7: Селектор ID (идентификатора)
2
E
6
A
8
C
4
