Praesideo 4.0
ru | 135
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
6
LBB4402/00
Аудиорасширитель
6.1
Введение
Аудиорасширитель LBB4402/00 используется, если для
системы требуются дополнительные аудиовходы и выхо-
ды. См.
рисунок 6.1 (блок-схема аудиорасширителя). В отличие
от контроллера сети, аудиорасширитель имеет изолиро-
ванные от трансформатора и балансированные XLR вхо-
ды и выходы для облегчения связи между системами.
Кроме того, доступны входы и выходы управляющего
сигнала.
6.2
Органы управления и
разъемы
6.2.1
Вид спереди
На передней панели аудиорасширителя (см. рисунок 5.2)
расположены следующие элементы:
1 Дисплей для отображения меню экран ЖКД с
разрешением 2x16 знаков, отображающий
информацию об аудиорасширителе. (см. раздел 6.5).
2 Кнопка меню – Поворотно-нажимная кнопка для
работы с меню. (см. раздел 6.5).
3 Выход контрольных головных телефонов- гнездо
размером 3.5 мм (1/8 дюйма) для подсоединения
головных телефонов для контроля звука.

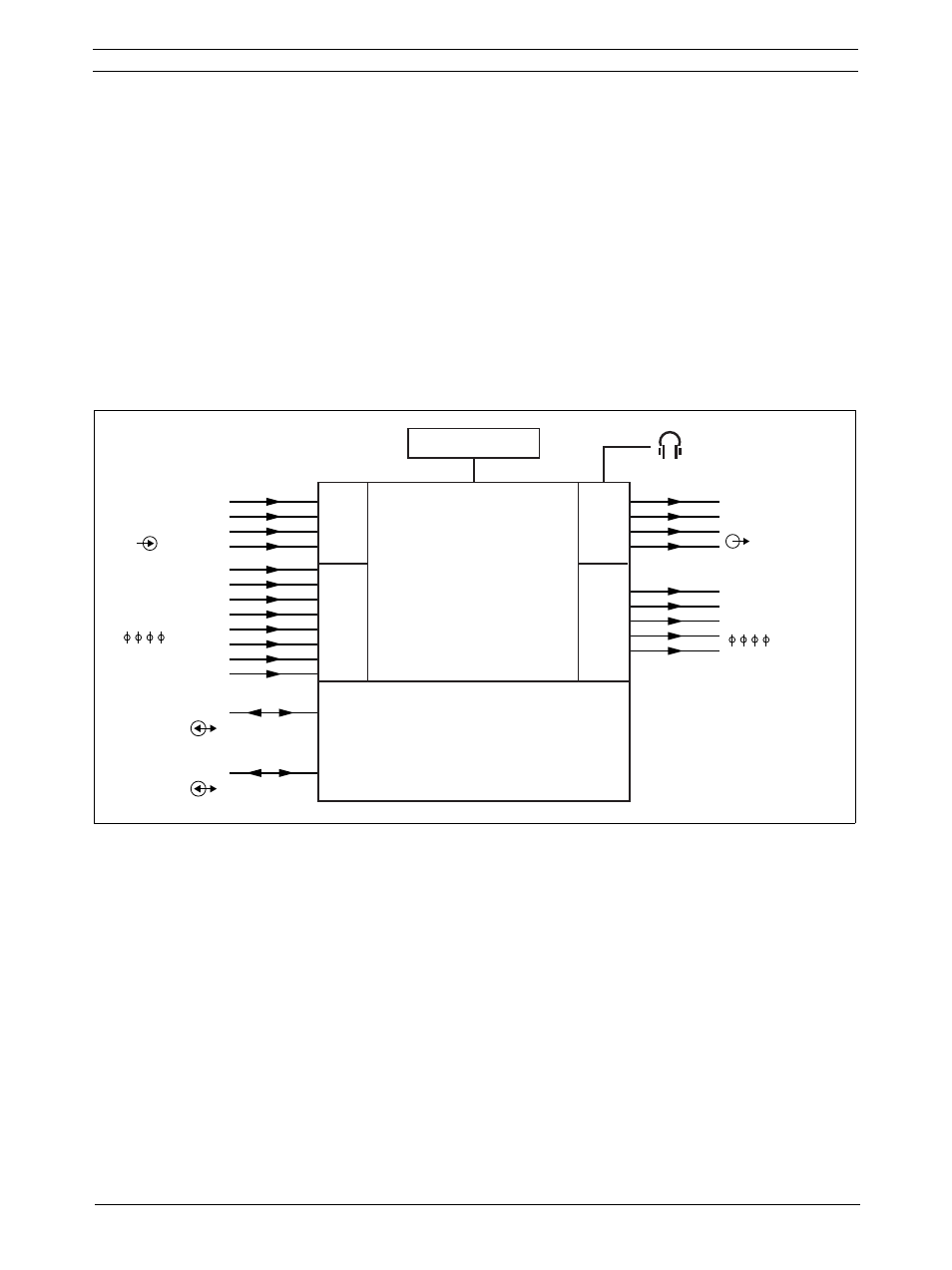

рисунок 6.1: Блок-схема аудиорасширителя
A/D
D/A
Network
processor
+
DSP
Display + Control
Audio outputs
Audio inputs
Control inputs
POF
POF
Control outputs
Network
redundancy
switching
I
O
