Bosch Security Systems B.V. IUI-PRAESIDEO_4.0 | V1.0 | 2013.01 Инструкции по установке и эксплуатации
Praesideo 4.0 ru | 253
19.2 Элементы управления,
разъемы и индикаторы
В комплект клавиатуры вызывной станции (см. рисунок
19.2) входят следующие элементы:
X800
Управляющие входы – Управляющие входы
используются в качестве замены для клавиш на
клавиатуре для вызывных станций LBB4432/00
(см. раздел 19.2.1).
X810 Управляющие выходы – Управляющие выходы
используются в качестве замены для светодиодов
на клавиатуре для вызывных станций
LBB4432/00 (см. раздел 19.2.2).
S9 Селектор идентификатора – Селектор для
отождествления комплекта для клавиатуры
вызывной станции с комплектом для станции
вызова, к которому она подсоединена
(см. раздел 19.2.4).
X5, X6 Интерфейс клавиатуры – Интерфейс клавиату-
ры используется для присоединения до 16 клави-
атур к (удаленной) вызывной станции
(см. раздел 19.2.3).
X2 Переключатель перемычки - Не используется.
Однако для обеспечения правильной работы
перемычка должна быть установлена.

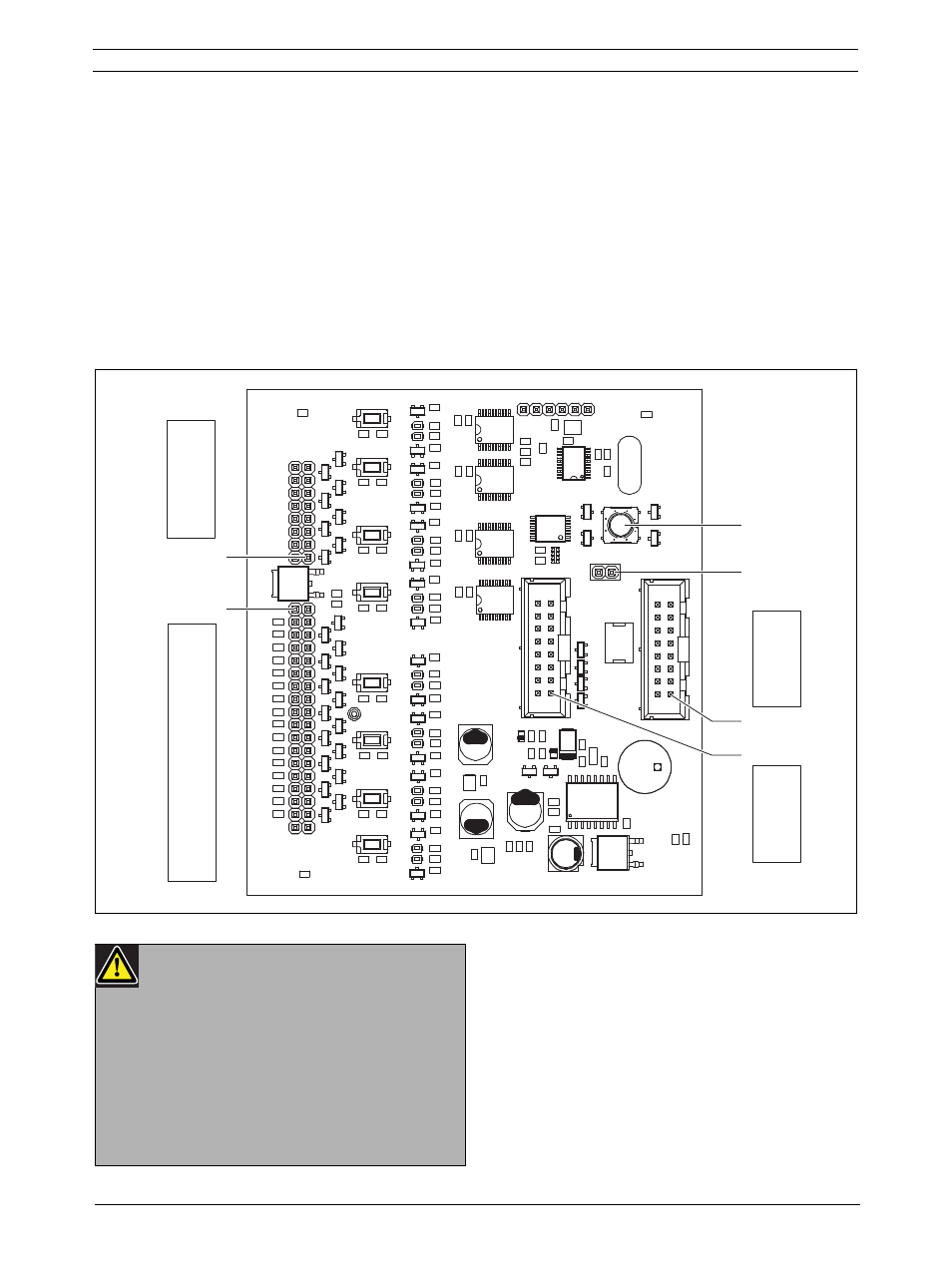

рисунок 19.2: Сторона компонентов
6 2
+
E A
-
+
-
C
4
1
8
+
+
X811
S9
X2
X5
X6
X800
X810
36 35
2 1
1 2
15 16
1 2
15 16
1 2
15 16
. .
.
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
. .
.
Предостережение
Отсоедините кабель системы от
(комплекта) вызывной станции и
источников резервного питания перед тем,
как присоединять клавиатуру.
Подключение клавиатуры к включенной в
питание (дистанционной) вызывной
станции может повредить (дистанционную)
вызывную станцию.
