25.2.2 Внутренняя сторона
Внутри разветвителя сети (см. рисунок 25.3 и рису-
нок 25.4) расположены следующие элементы:
9 Источник питания отвода - Это перемычка, кото-
рая определяет наличие питания отводов от основ-
ной магистральной линии или питания от внешнего
источника питания, присоединенного к сетевому
разветвителю. См. ярлык на задней стороне крышки
для информации об установках перемычки.
10 Внешний источник электропитания- Вкл..
(Используйте данные установки для Praesideo.)
11 Ограничитель отвода 2 - Это перемычка, которая
ограничивает ток для отвода 2. Если для отвода тре-
буется больше тока, чем допустимо, то отвод выклю-
чается. См. ярлык на задней стороне крышки для
информации об установках перемычки.
12 Ограничитель отвода 1 - Это перемычка, которая
ограничивает ток для отвода 1. Если для отвода тре-
буется больше тока, чем допустимо, то отвод выклю-
чается. См. ярлык на задней стороне крышки для
информации об установках перемычки.
Примечание
Нумерация на рисунок 25.4 отличается от
нумерации на рисунок 25.2 и рисунок 25.3.

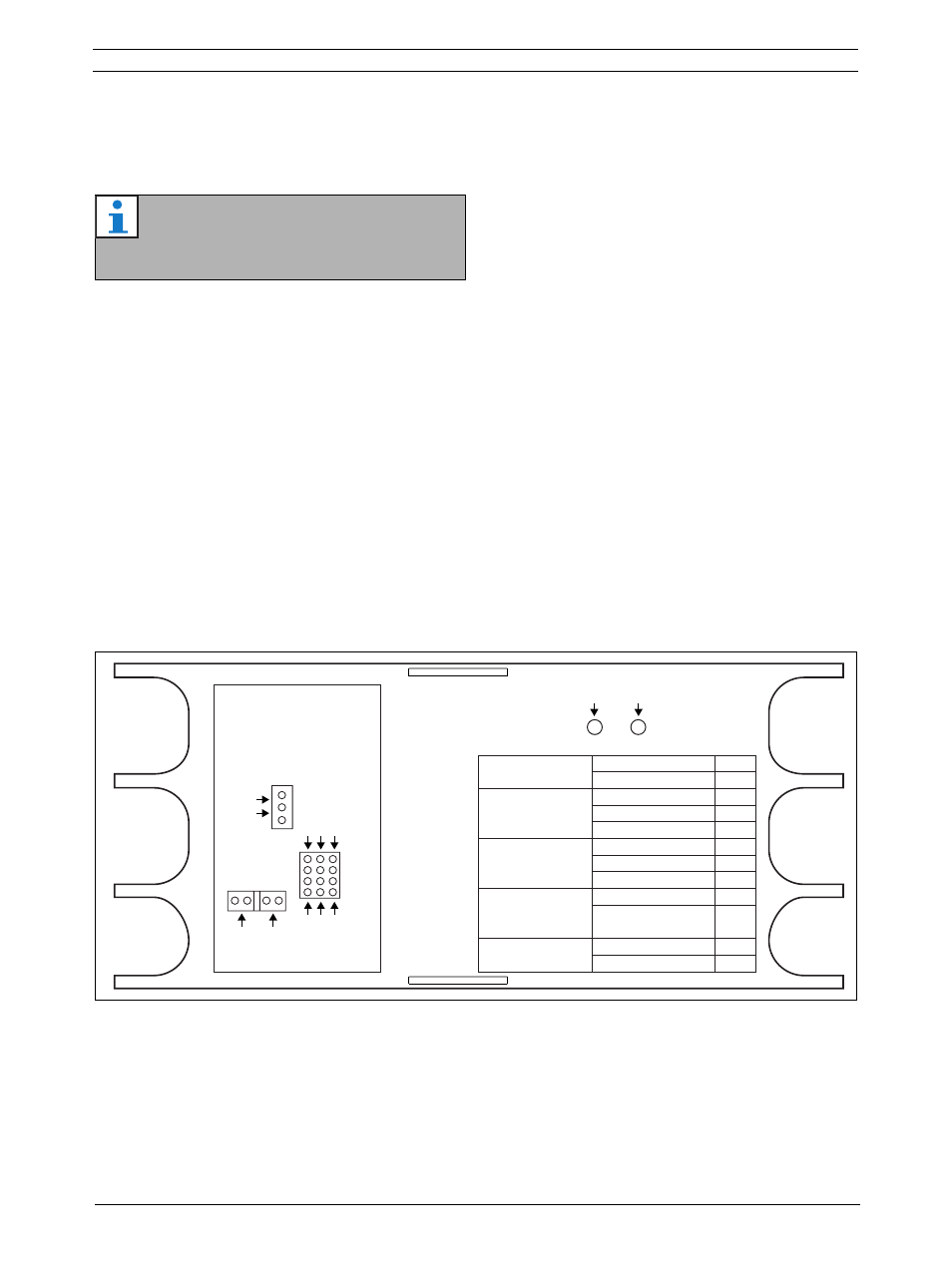

рисунок 25.4: Идентификация перемычек
9
10
3 4 5
11 12
6 7 8
1 2
Tap-off powered
from:
Current limit
Tap-off 1
Current limit
Tap-off 2
External power
Main network
Main
network
Ex
ternal
power
Tap off 1
Main
network
Tap off 2
External power
0.8 A
1.6 A
2.5 A
0.8 A
1.6 A
2.5 A
On
follows
Main network
Fault
Power
1
2
3
4
5
6
7
8
9
10
11
12 LED
