Praesideo 4.0
ru | 115
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
5.3
Соединения
5.3.1
Введение
В этом разделе приводится обзор типичных соединений
системы с использованием контроллера сети.
• Подсоединение электропитания (см. раздел 5.3.2).
• Подсоединение сети (см. раздел 5.3.4).
• Подсоединение персонального компьютера для
конфигурирования (см. раздел 5.3.5).
• Подсоединение аудиовходов (см. раздел 5.3.6).
• Подсоединение аудиовыходов (см. раздел 5.3.9).
• Подсоединение управляющих входов (см. раздел 5.3.8).
• Подсоединение управляющих выходов (см. раздел 5.3.9).
• Подсоединение порта RS232 (см. раздел 5.3.12).
• Установка карты памяти Compact Flash (см. раздел 5.3.13).
5.3.2
Подсоединение питающей сети
Действуйте следующим образом, чтобы подсоединить
контроллер сети к сети электропитания:
1 Выберите соответствующее напряжение сети,
используя селектор напряжения на задней панели
контроллера сети (см. таблица 5.1).
2 Подсоедините сетевой шнур к контроллеру сети.
3 Вставьте сетевой шнур в сетевую розетку.
5.3.3
Подсоединение резервного
электропитания
Подсоедините резервный источник питания к разъему
резервного электропитания на задней панели сетевого
контроллера. См. рисунок 5.4.
Используйте разъем, поставляемый с узлом. Предохрани-
тель для резервного электропитания расположен внутри
узла. Вход резервного электропитания защищен от пере-
мены напряжения.
Диапазон резервного напряжения составляет от 43 до 56 В.
Напряжение системы от системной шины является постоян-
ным и составляет 48 В. На источник электропитания к
узлам, которые получают питание от системной шины, не
влияет изменение напряжения резервной батареи.
таблица 5.1: Переключатель напряжения и
предохранитель
Пере-
ключа-
тель
Напряжение
питающей
сети
В (перемен-
ного тока)
Предохранитель
115
100 - 120
T2.5A 250В
(UL 248 / IEC 60217)
230
220 - 240
T2.5A 250В
(UL 248 / IEC 60217)
Предупреждение
В целях безопасности необходимо использо-
вать внешний прерыватель цепи. Установите
его в соответствии с местными строительны-
ми и электрическими нормами и правилами,
например для США и Канады – в соответс-
твии с NEC/CEC; для Германии – в соответс-
твии с VDE0108-1.
Чтобы снизить риск поражения электричес-
ким током, выполняйте только те действия по
техобслуживанию системы, которые описаны
в инструкции по эксплуатации. Остальные
действия должны выполняться только квали-
фицированными специалистами. См. 1.2,
«Предполагаемая аудитория».
Примечание
Когда к сетевому контроллеру подсоединено
резервное электропитание, сетевой контрол-
лер не может быть выключен только выклю-
чателем сетевого питания (9). Также нужно
снять провода аккумуляторной батареи.
Предупреждение
Никогда не заземляйте положительную клем-
му аккумуляторной батареи, так как это пов-
редит оборудование Praesideo.
Если резервный источник электропитания
(батарея) заземлен, всегда сначала подсо-
единяйте отрицательную (0) клемму , затем
положительную (+) клемму. отсоединяйте в
обратном порядке: сначала отсоедините
положительную, затем – отрицательную
клемму. Это предотвратит возникновение
чрезмерного тока в контуре заземления.

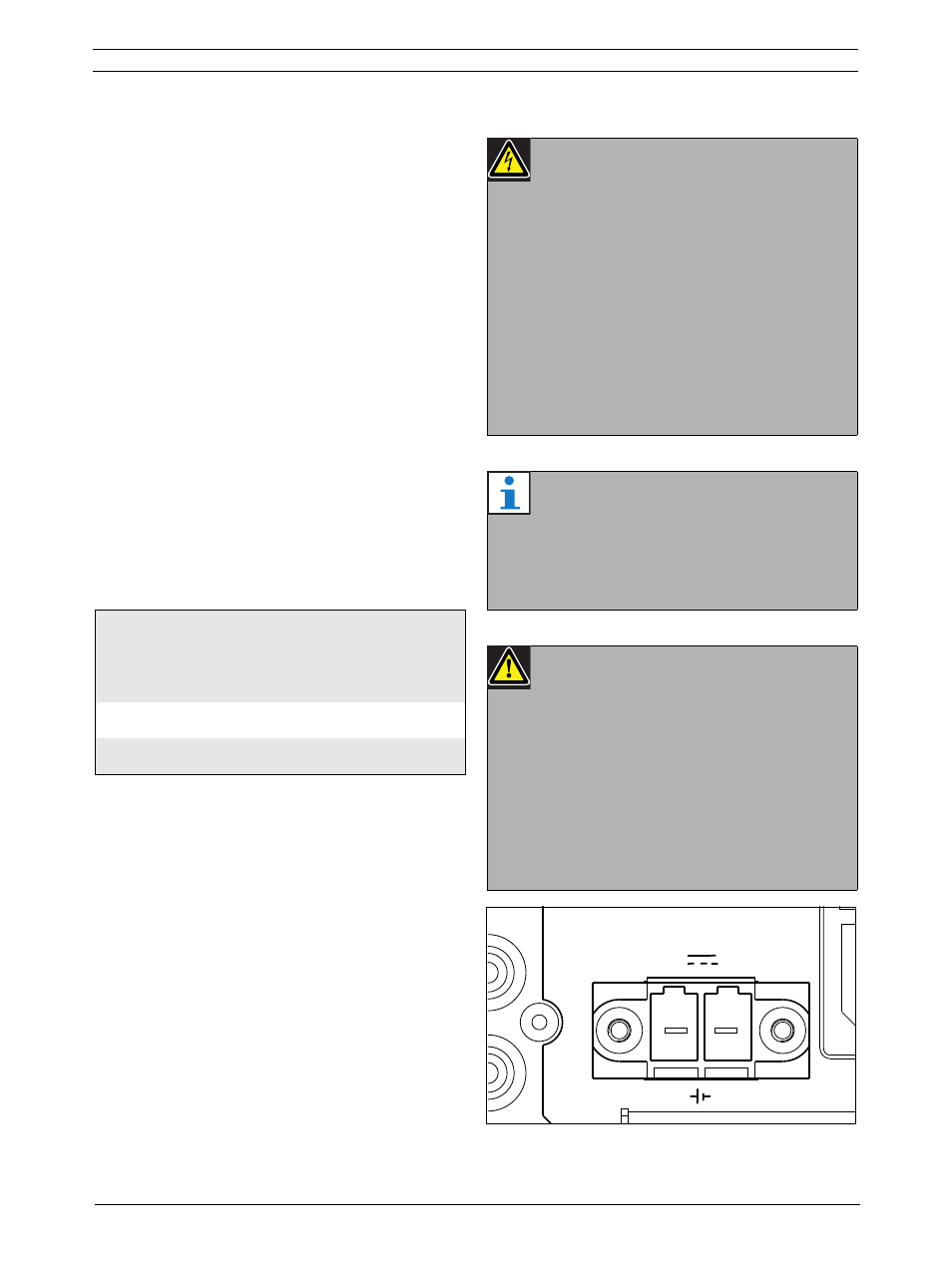

рисунок 5.4: Резервное электропитание
+
0
Battery 48V
4 A
