Praesideo 4.0
ru | 300
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
27
LBB4416/xx Сетевые
кабели
27.1 Введение
Сетевые кабели LBB4416/xx имеют два пластико-
вых оптоволокна для коммуникации данных и две
медных жилы кабеля для электропитания. Все
кабели (кроме LBB4416/00) получают питание от
установленных сетевых разъемов.
Для соединения удлинительных кабелей друг с
другом могут быть использованы кабельные
соединители (LBB4419/00).
27.2 Разъемы
За исключением LBB4416/00, на концах всех кабе-
лей подсоединены вилки разъемов. Для получения
информации о соединении см. рисунок 27.3.

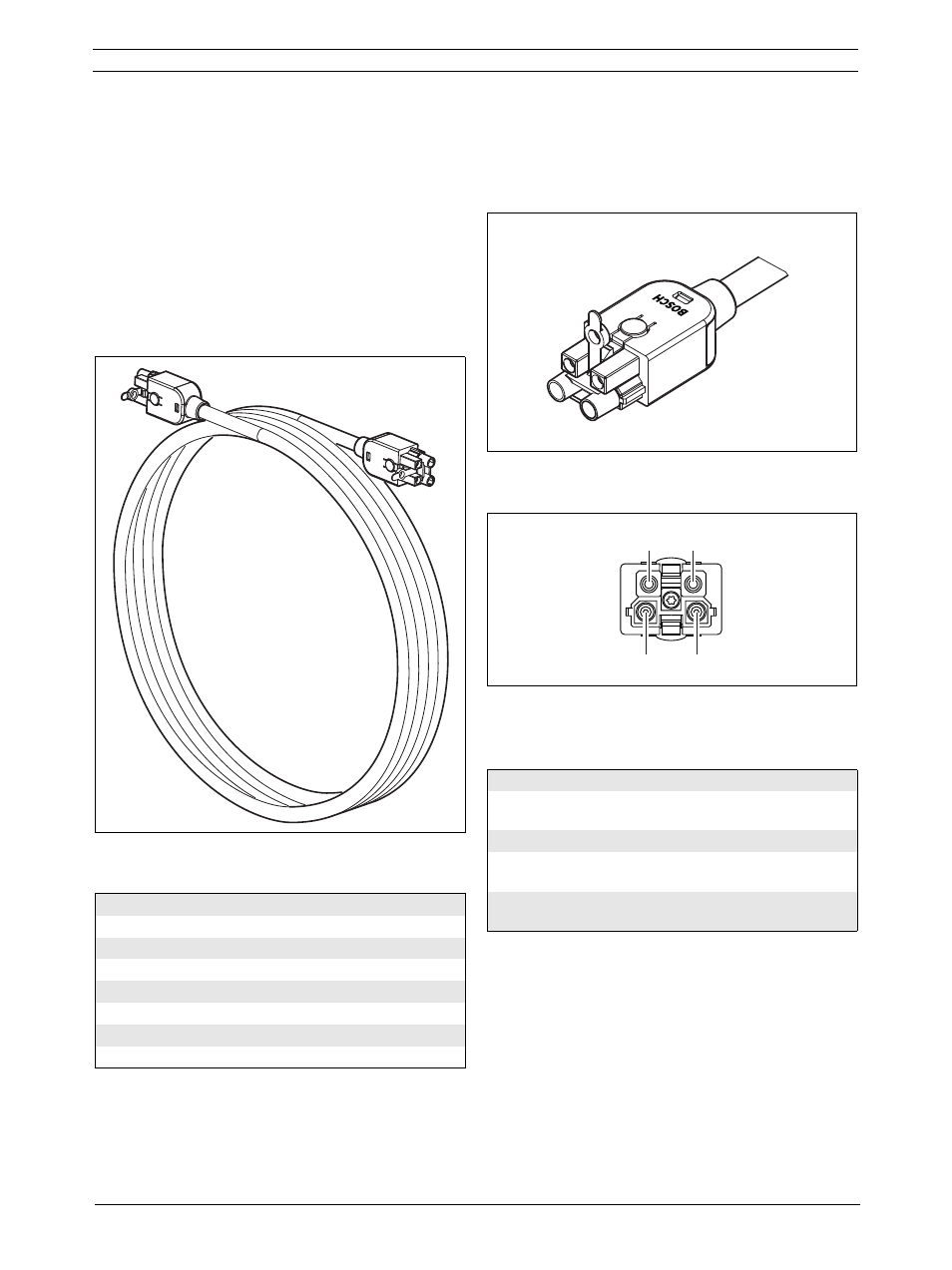

рисунок 27.1: Сетевой кабель
table 5.1: Сетевые кабели
Модель
Длина кабеля
LBB4416/00
100 м
LBB4416/01
0,5 м
LBB4416/02
2 м
LBB4416/05
5 м
LBB4416/10
10 м
LBB4416/20
20 м
LBB4416/50
50 м
BO
S
CH
BO
S
C
H
рисунок 27.2: Разъем (с пылезащитным колпач-
ком)
рисунок 27.3: Подробная информация о разъеме
таблица 27.1: Подробная информация о разъ-
еме
Контакт
Сигнал
Провод
E1
+48 В (посто-
янного тока)
Медь
E2
Заземление
Медь
O1
Данные
Оптическое
волокно
O2
Данные
Оптическое
волокно
E1
O1
O2
E2
