К разъему управляющих входов / выходов могут быть
подсоединены:
• Лампа или светодиод с внутренним питанием. Схема
соединений приведена на рисунок 19.4.
• Лампа или светодиод с внешним питанием. Схема
соединений приведена на рисунок 19.5.
• Реле с внешним питанием. Схема соединений
приведена на рисунок 19.6.
Номинал резистора R на рисунок 19.5 зависит от напря-
жения внешнего источника, прямого напряжения свето-
диода и тока, протекающего через светодиод:
Например, напряжение внешнего источника – 24 В, пря-
мое напряжение светодиода – 2 В и ток, протекающий
через светодиод – 10 мА, тогда:

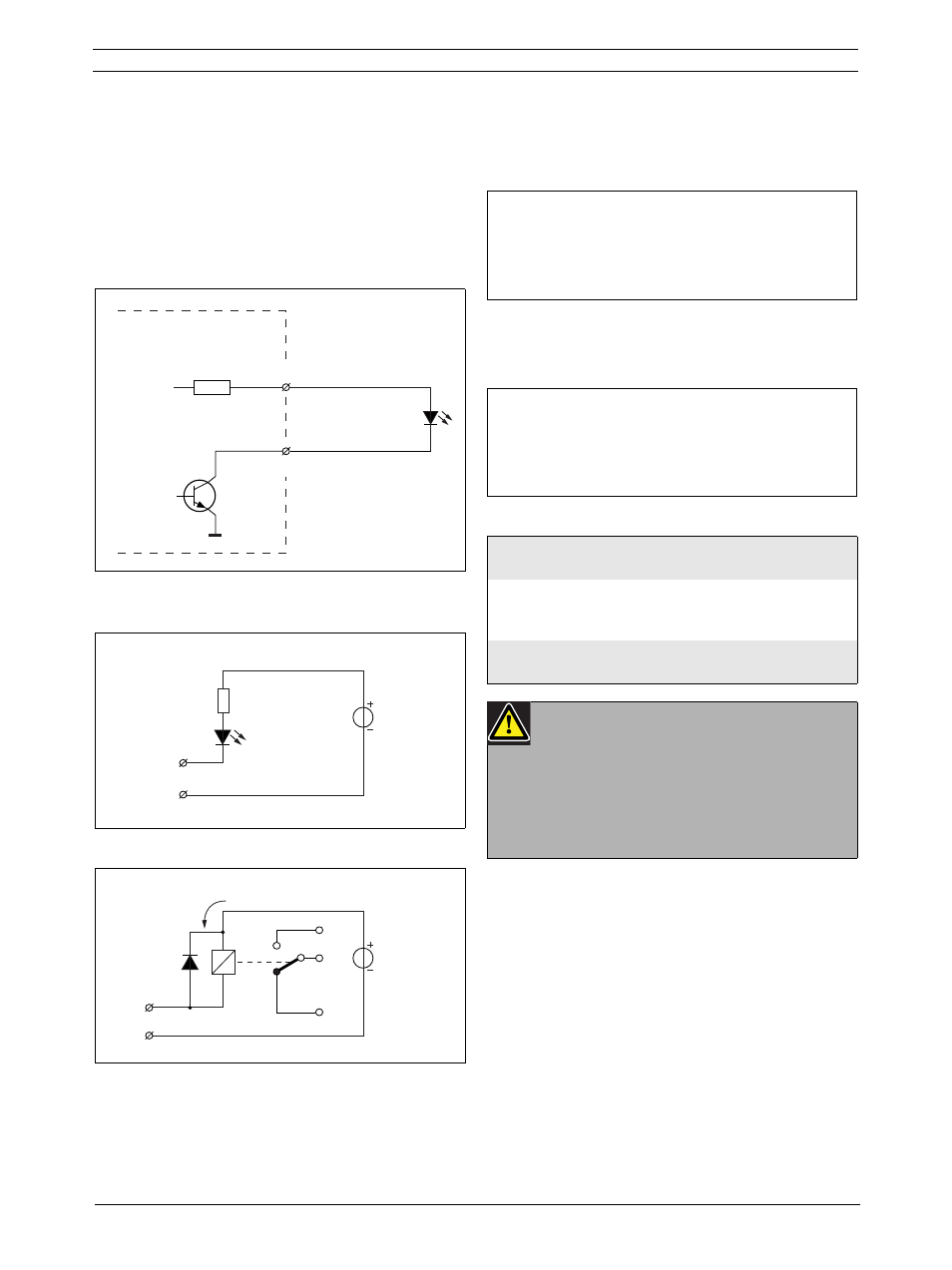

рисунок 19.4: Светодиод с внутренним питани-
ем
рисунок 19.5: Светодиод с внешним с питанием
рисунок 19.6: Реле с внешним питанием
3.3V
Output X, OUT
I < 22 mA
Output X, IN
150
Ω
Max. 30V
Output X, IN
R
GND
I < 100 mA
Max. 30V
I < 100 mA
Output X,
IN
GND
таблица 19.4: Технические данные X810
Длина кабеля:
макс. 5 м
Ток:
макс. 100 мА (через входной разъем)
макс. 64 мА (через все выходные разъемы)
Напряжение
макс. 30 мА
Примечание
Если для питания ламп или индикаторов
используется внутренний источник питания
3,3 В, максимальная общая нагрузка всех
управляющих выходов должна быть < 64
мА.
R
V
source
V
forward
–
I
---------------------------------------------
=
R
24 2
–
10 10
3
–
⋅
---------------------
2200
Ω
( )
=
=
