Страница 205: Плата контроля линии eol
Praesideo 4.0
ru | 217
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
12.2.3 Плата контроля линии EOL
На плате управления EOL LBB4443/00 (см. рисунок
12.3) расположены следующие элементы:
X10 Гибкие выводы – Два гибких вывода (30 см) с теп-
лостойкой изоляцией для установки платы конт-
роля EOL в громкоговорителе (см. раздел 12.3.3).
S700 Селектор адреса – Селектор адреса для установки
адреса платы контроля EOL (см. раздел 12.4).
S701Селектор адреса – Селектор адреса для установки
адреса платы контроля EOL (см. раздел 12.4).
C540Конденсатор - Конденсатор для заводских регули-
ровок. Не дотрагивайтесь до данного конденсато-
ра.
R441 Резистор - Резистор для заводских регулировок.
Не дотрагивайтесь до данного резистора.
12.3 Установка
12.3.1 Плата управления контролем
Для установки платы управления контролем в усили-
тель мощности PRS-xPxxx выполните следующее шаги:
1 Снимите крышку с усилителя мощности и найдите
выходную плату (см. рисунок 12.4).
2 Защелкните плату управления контролем на
«настольном» кронштейне (см. рисунок 12.4).
3 Установите поставленный плоский кабель в разъем
на выходной плате и плате управления контролем.
Не перекручивайте плоский кабель и установите
поляризационный контакт плоского кабеля в отверс-
тие в печатной плате, возле разъема.

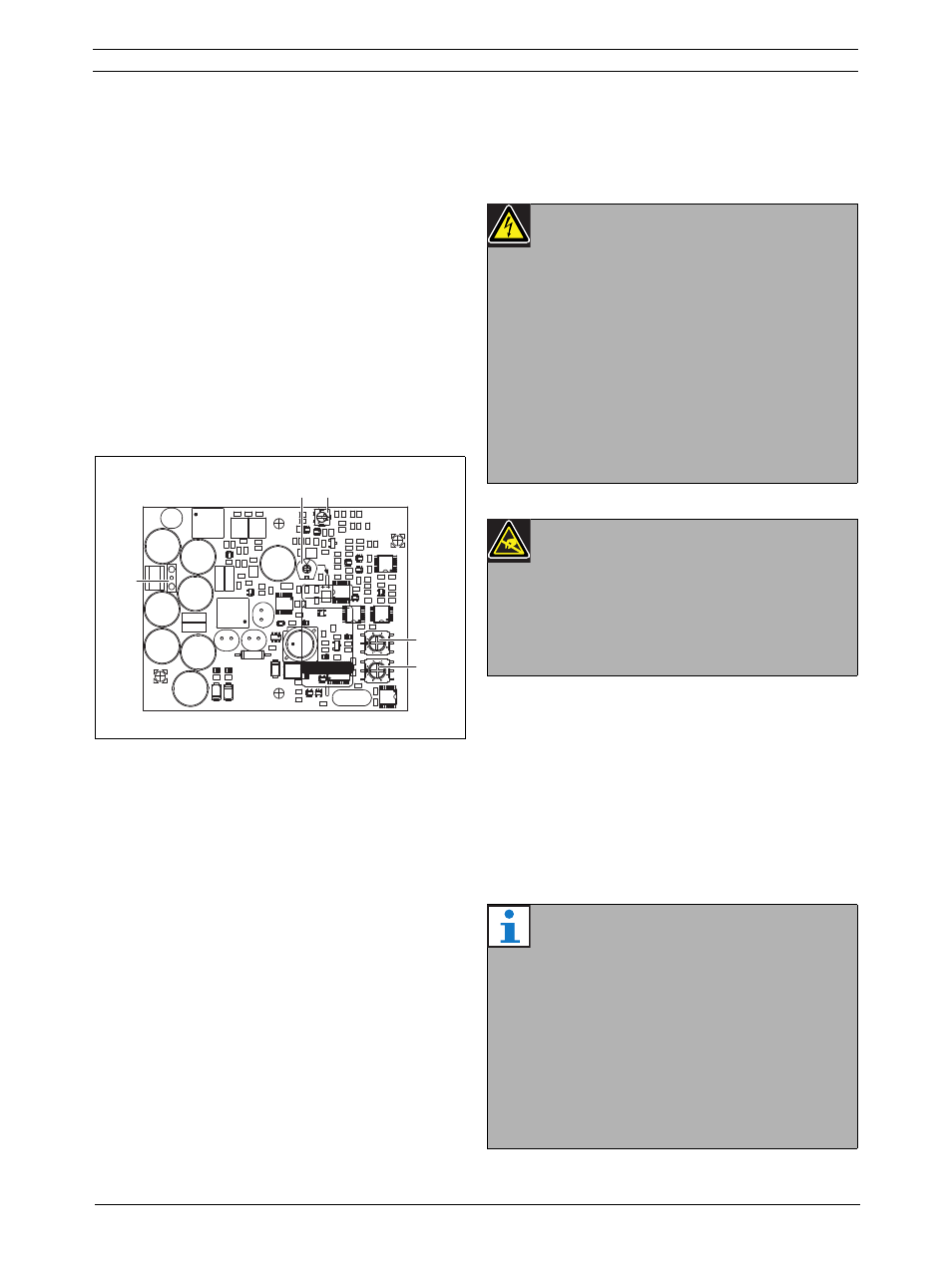

рисунок 12.3: Вид со стороны монтажа LBB4443/
00
8
8
2
E
2
E
4
6
C
A
4
6
C
A
-
C540
X10
S701
S700
R441
Предупреждение
Чтобы предотвратить возможность пораже-
ния электрическим током, перед началом
установки платы управления отсоедините
сетевой шнур и резервное питание от уси-
лителя мощности.
Чтобы снизить риск поражения электричес-
ким током, выполняйте только те действия
по техобслуживанию системы, которые
описаны в инструкции по эксплуатации.
Остальные действия должны выполняться
только квалифицированными специалиста-
ми. См. 1.2, «Предполагаемая аудитория».
Предупреждение
Электроника внутри усилителя мощности и
на плате управления контролем
чувствительна к электрическим разрядам.
Надевайте браслет, защищающий от
электростатического разряда, во время
установки платы управления контролем.
Примечание
В резервных усилителях также необходимо
установить контрольные платы нескольких
линий для тех каналов, которые имеют кон-
трольные платы нескольких линии в соот-
ветствующих основных каналах усилителя.
В противном случае, генерируется событие
неисправности Line supervision master
mismatch (несоответствие платы
supervision master линии). Контрольные
платы единичной и множественной линий
не совместимы.
