17.5 Установка
Клавиатура подходит для установки на стол. В большинс-
тве случаев, установка будет осуществляться непосредс-
твенно на вызывную станцию, но с расположением между
несколькими другими клавиатурами вызывных станций.
Выполните следующие действия (см. рисунок 17.4):
1 Удалите крышку, сдвинув ее влево и сняв ее в
клавиатуры.
2 Присоедините плоский кабель от разъема клавиату-
ры к (дистанционной) вызывной станции или преды-
дущей клавиатуре. Короткий плоский кабель
предназначен для межсоединения от клавиатуры к
клавиатуре, длинный плоский кабель (который пос-
тавляется с вызывной станцией) предназначен для
межсоединения от вызывной станции к клавиатуре.
3 Вставьте соединительную пластину в нижнюю часть
клавиатуры.
4 Затяните соединительную пластину при помощи
трех винтов.
5 Установите крышку обратно, сдвинув ее вправо и
вставив ее в клавиатуру.

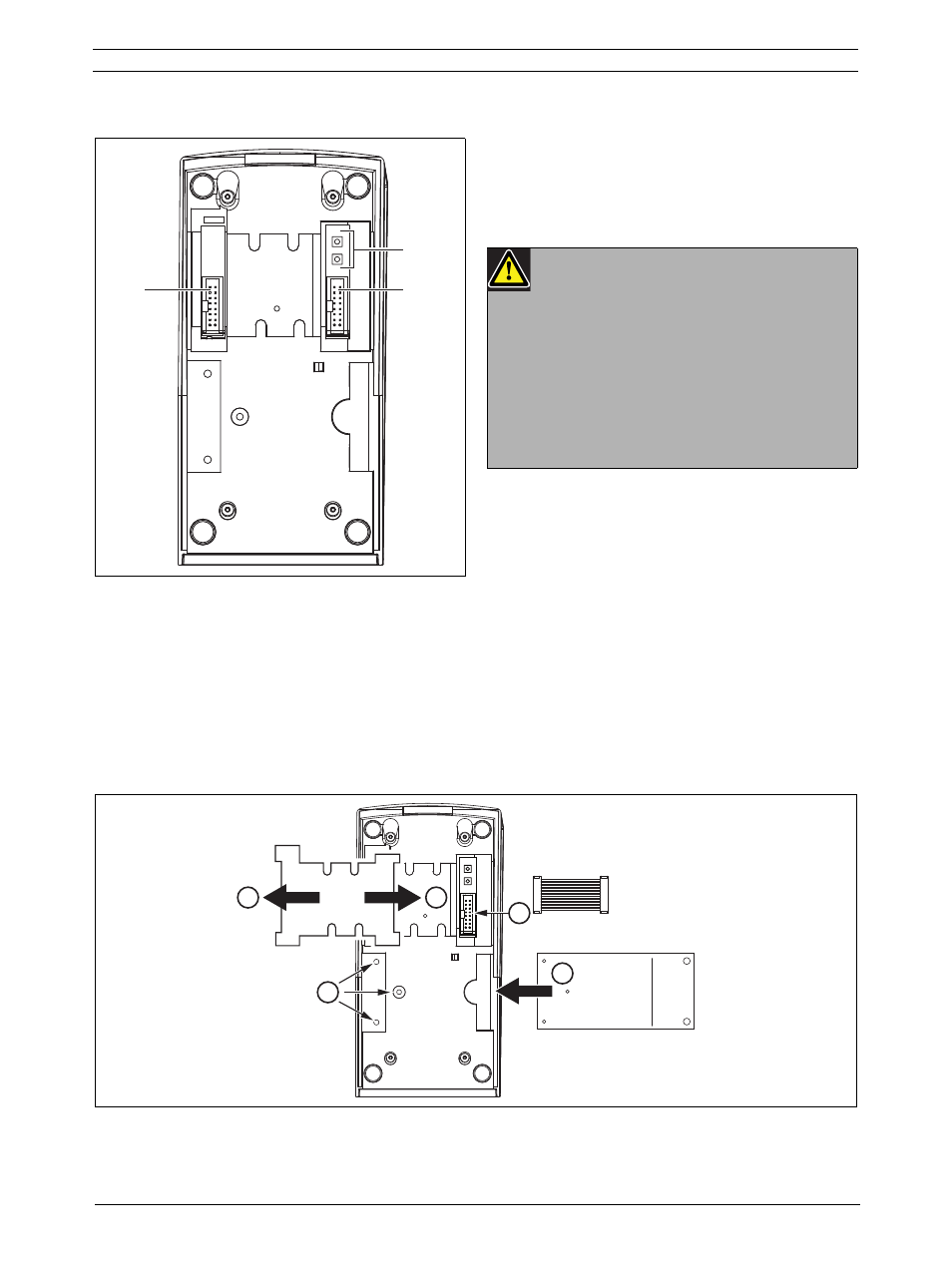

рисунок 17.3: Вид снизу (без крышки)
3
4
5
Предостережение
Отсоедините кабель системы от
(дистанционной) вызывной станции и
источников резервного питания перед тем,
как присоединять клавиатуру.
Подключение клавиатуры к включенной в
питание (дистанционной) вызывной
станции может повредить (дистанционную)
вызывную станцию.
рисунок 17.4: Установка
1
2
3
4
5
