Инструкции по установке и эксплуатации.
5.3.9
Подсоединение выходов
управляющего сигнала.
Контроллер сети имеет 5 выходов управляющего сигнала.
Выходы управляющего сигнала могут использоваться для
отправки сигналов к оборудованию стороннего производи-
теля для запуска действий. Каждое соединение управляюще-
го выхода имеет три контакта (см. рисунок 5.10).
Общий контакт (С) выхода управляющего сигнала всегда
должен быть присоединен. Нормально замкнутое (NC)
или нормально разомкнутое (NO) состояние другого при-
соединенного контакта зависит от того, какое действие
должно выполняться при активном состоянии управляю-
щего выхода (см. таблица 5.5).
В режиме конфигурации управляющему выходу необхо-
димо назначить целевое устройство, соответствующее
действию, которое будет выполнено при активизации
(см. таблица 43.6). Целевое устройство для выходов
управляющего сигнала 4 и 5 уже назначено (см. таблица
5.6).
5.3.10 Настройка выключателей
устройства звуковой
сигнализации
Контроллер сети содержит внутреннее устройство звуковой
сигнализации для звуковой индикации перехода системы в
состояние неисправности или аварийное состояние. Уст-
ройство звуковой сигнализации активируется параллельно с
выходами управляющего сигнала 2 и 4.

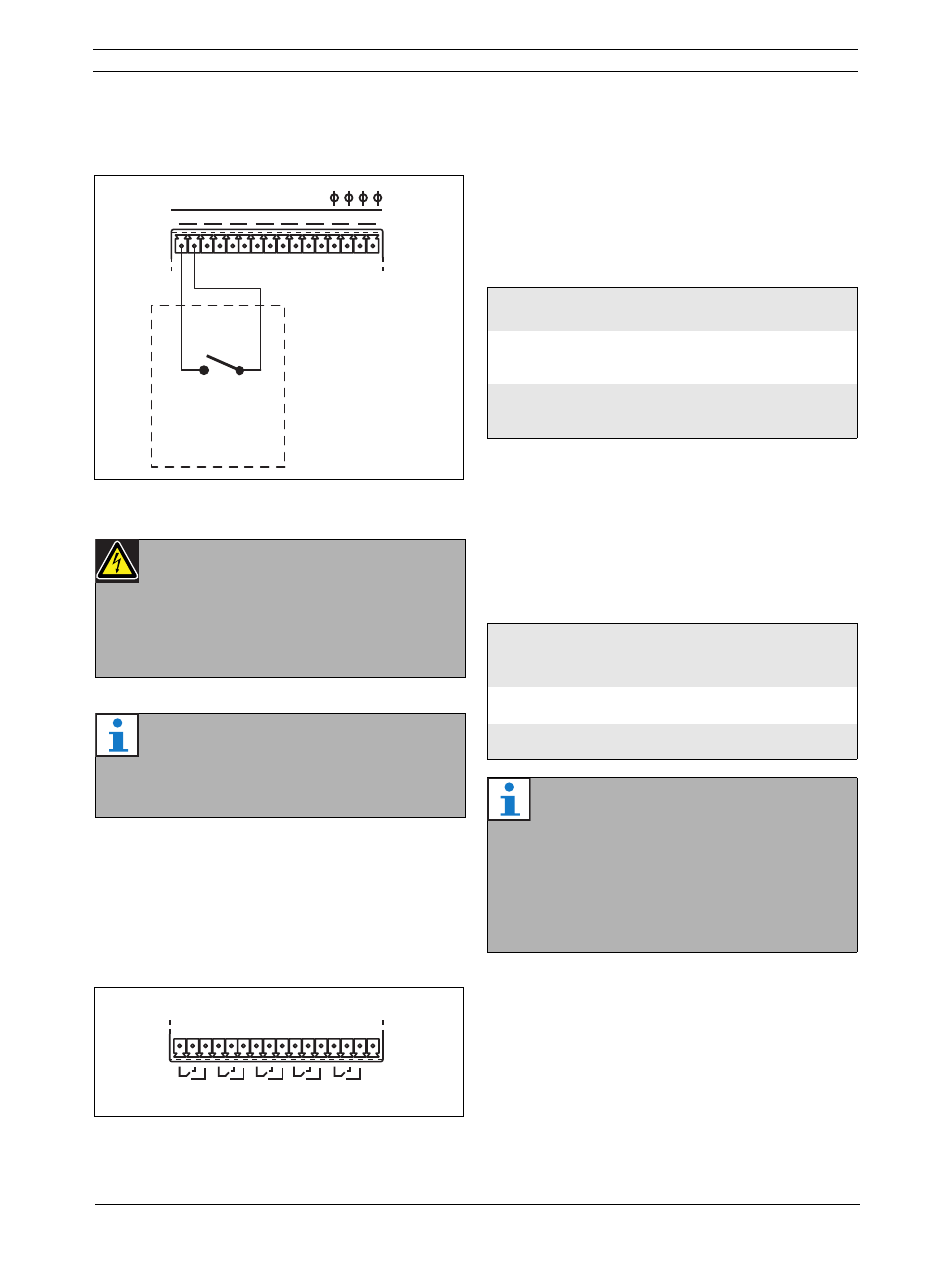

рисунок 5.8: Контролируемый вход управляюще-
го сигнала
рисунок 5.9: Неконтролируемый вход управляю-
щего сигнала
Предупреждение
Не подсоединяйте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена вход-
ная цепь. Используйте только беспотенци-
альные контакты.
Примечание
Не объединяйте провода нескольких вхо-
дов управляющего сигнала (например, не
используйте общий обратный провод).
рисунок 5.10: Управляющие выходы
Control In/Out
ln 1 ln 2 ln 3 ln 4 ln 5 ln 6 ln 7 ln 8
Out 1
Out 2
Out 3
Out 4
Out 5
таблица 5.5: Подробная информация о выходах
управляющих сигналов
Подсоеди-
нение
Аббре-
виатура
Описание
Нормально
замкнутый
NC
Когда выход активизиру-
ется, контакт NС открыва-
ется.
Нормально
разомкнутый
NO
Когда выход активизиру-
ется, контакт NO замыка-
ется.
таблица 5.6: Выходы управляющего сигнала 4
и 5
Выход
управляюще-
го сигнала
Целевое устройство
4
Fault alarm buzzer (Устройство
звуковой сигнализации сбоя)
5
Fault alarm indicator (Индикатор
сбоя)
Примечание
Для обеспечения отказоустойчивого пове-
дения, эти фиксированные выходы управ-
ляющего сигнала в ситуации по умолчанию
(исправный) находятся под напряжением,
так что нормально замкнутый контакт разо-
мкнут и будет замкнут при возникновении
неисправности.
