Praesideo 4.0
ru | 195
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
10.3 Разъемы
10.3.1 Введение
В этом разделе приводится обзор типичных соединений
системы с многоканальным интерфейсом и громкогово-
рителями.
• Подключение электропитания (см. раздел 10.3.2).
• Подключение многоканального интерфейса
(см. раздел 10.3.3).
• Заземление (см. раздел 10.3.4).
• Подключение каналов усилителя (см.раздел 10.3.5).
• Подключение локального аудиовхода (см. раздел 10.3.6).
• Подключение резервного электропитания
(см. раздел 10.3.7)
10.3.2 Подключение к сети
электропитания
Делайте следующее, чтобы соединить базовый усили-
тель с сетью электропитания:
1 Выберите соответствующее напряжение сети,
используя селектор напряжения на задней панели
базового усилителя (см. таблица 10.1).
2 Вставьте правильный тип предохранителя в базовый
усилитель. Предохранитель находится на входе пита-
ющей сети. Обратите внимание на то, что одно и то
же значение предохранителя используется для обоих
диапазонов напряжения.
3 Соедините сетевой шнур с базовым усилителем.
4 Вставьте сетевой шнур в сетевую розетку.
Источник электропитания может контролироваться
базовым усилителем (см. рисунок 10.2, № 9) и доступен
для многоканального интерфейса.
10.3.3 Соединение с многоканальным
интерфейсом
Подсоединение к многоканальному интерфейсу (MCI)
выполняется с помощью двух разъемов CAT-5. Соеди-
нения MCI имеют треугольный и круглый символы (см.
рисунок 10.5).
таблица 10.1: Переключатель напряжения и
предохранитель
Пере-
ключа-
тель
Напряжение
питающей
сети В (пере-
менного
тока)
Предохранитель
115
100 - 120
T6.3A H 250В
(IEC 60127 или UL 248)
230
220 - 240
T6.3A H 250В
(IEC 60127)

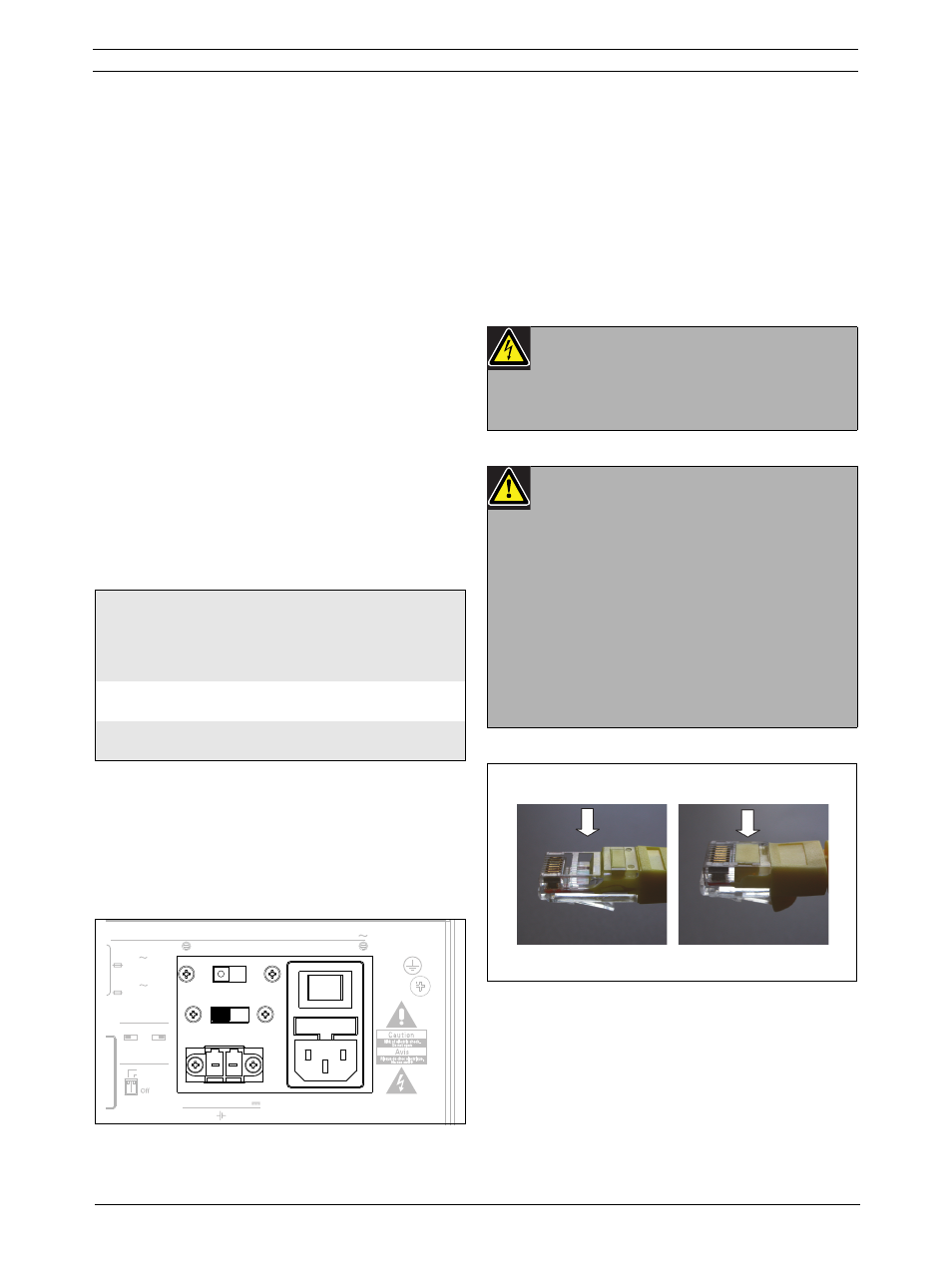

рисунок 10.3: Подключение источника
электропитания
Battery
48V
0
+
0
+
115/230V
Grounded
Signal Ground
Floating
Mains
115:
100-120V 50-60Hz
T10A 250V
230:
220-240V 50-60Hz
T6.3A H 250V
On
Supervision
Mains
Battery
Предостережение
Не подсоединяйте разъем с кругом
многоканального интерфейса к разъему с
треугольником усилителя мощности.
Предостережение
Всегда используйте модульные заглушки
CAT-5 с пустым обжимом разъема (см.
рисунок 10.4, раздел А). Некоторые
предварительно собранные модульные
заглушки CAT-5 имеют обжим разъема,
который заполнен пластиком (см. рисунок
10.4, раздел В). Данные разъемы не
предлагают надежного соединения к
разъемам CAT-5 на базовых усилителях и
многоканальных интерфейсах, и,
следовательно, могут вызывать неожиданные
события о неисправностях.
рисунок 10.4: (предварительно) собранные
модульные заглушки CAT-5
B
A
