Элементы управления,

соединения и индикаторы

9.2.1

Вид спереди

На передней панели многоканального интерфейса (см.
рисунок 9.2) расположены следующие элементы:
1 Состояние канала усилителя -– Индикаторы

аудиоканалов с 1 по 14 показывают состояние
подключенных каналов усилителя.

2 Состояние резервного канала – Индикаторы аудио-

каналов 15 и 16 показывают состояние резервных
каналов.

3 Состояние сети - Состояние сети.

9.2.2

Вид сзади

На задней панели многоканального интерфейса (см.
рисунок 9.2) расположены следующие элементы:
4 Управляющие входы – 32 управляющих входа мож-

но использовать для приема сигналов от оборудова-
ния стороннего производителя, которые должны
инициировать действия в сети Praesideo (см. раздел
9.3.5).

5 Управляющие выходы – 16 управляющих выходов

можно использовать для передачи сигналов, иниции-

рующих действия, созданные сетью Praesideo (см.
раздел 9.3.6).

6 Системная шина – Два разъема системной шины

для соединения многоканального интерфейса с дру-
гим оборудованием Praesideo.

7 Перепускной вход – Вход многоканального интер-

фейса для транзитной передачи от сетевого контрол-
лера. См. раздел 9.3.4.

8 Перепускной выход – Выход многоканального

интерфейса для транзитной передачи к следующему
многоканальному интерфейсу.

9 Разъемы усилителя 1-14 – Разъемы для каналов

базового усилителя для выдачи аудиосигналов и сиг-
налов управления и получения питания и контроль-
ной информации (см. раздел 9.3.2).

10 Разъемы усилителя 15-16 – Разъемы для резервных

каналов базового усилителя.

11 Заземление – Разъем для электрического заземления

устройства (см. раздел 9.3.7).

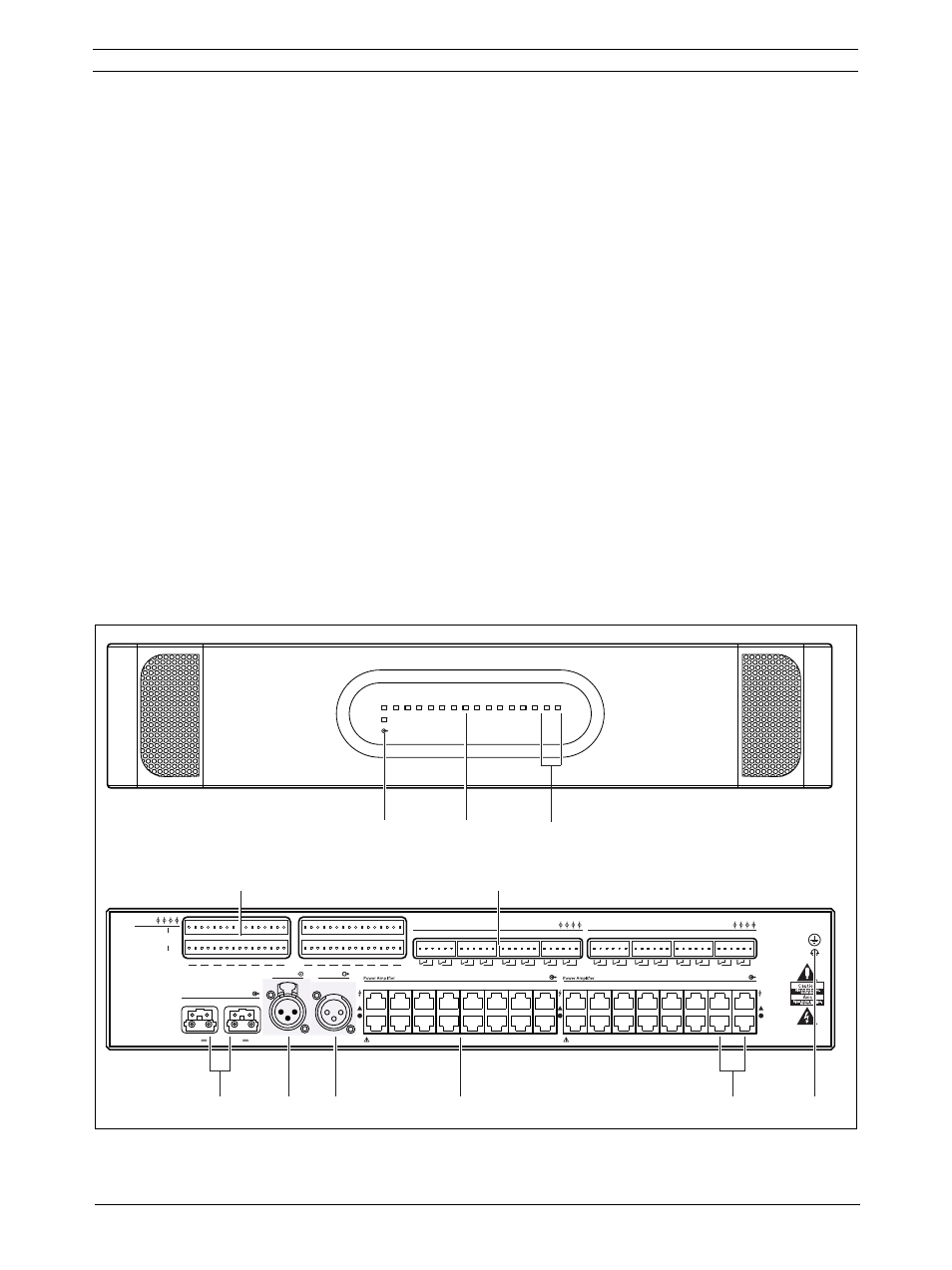

рисунок 9.2: Вид спереди и сзади многоканального интерфейса
