29
LBB4118 Набор
инструментов для
изготовления
кабельных разъемов
29.1 Введение
Набор инструментов для изготовления кабельных
разъемов LBB4418/00 предназначен для изготовл-
ения оптических сетевых кабелей (см. рисунок
29.1) из сетевого кабеля LBB4416/00 (100 м) и
сетевых разъемов LBB4417/ 00.
29.2 Содержимое набора
инструментов

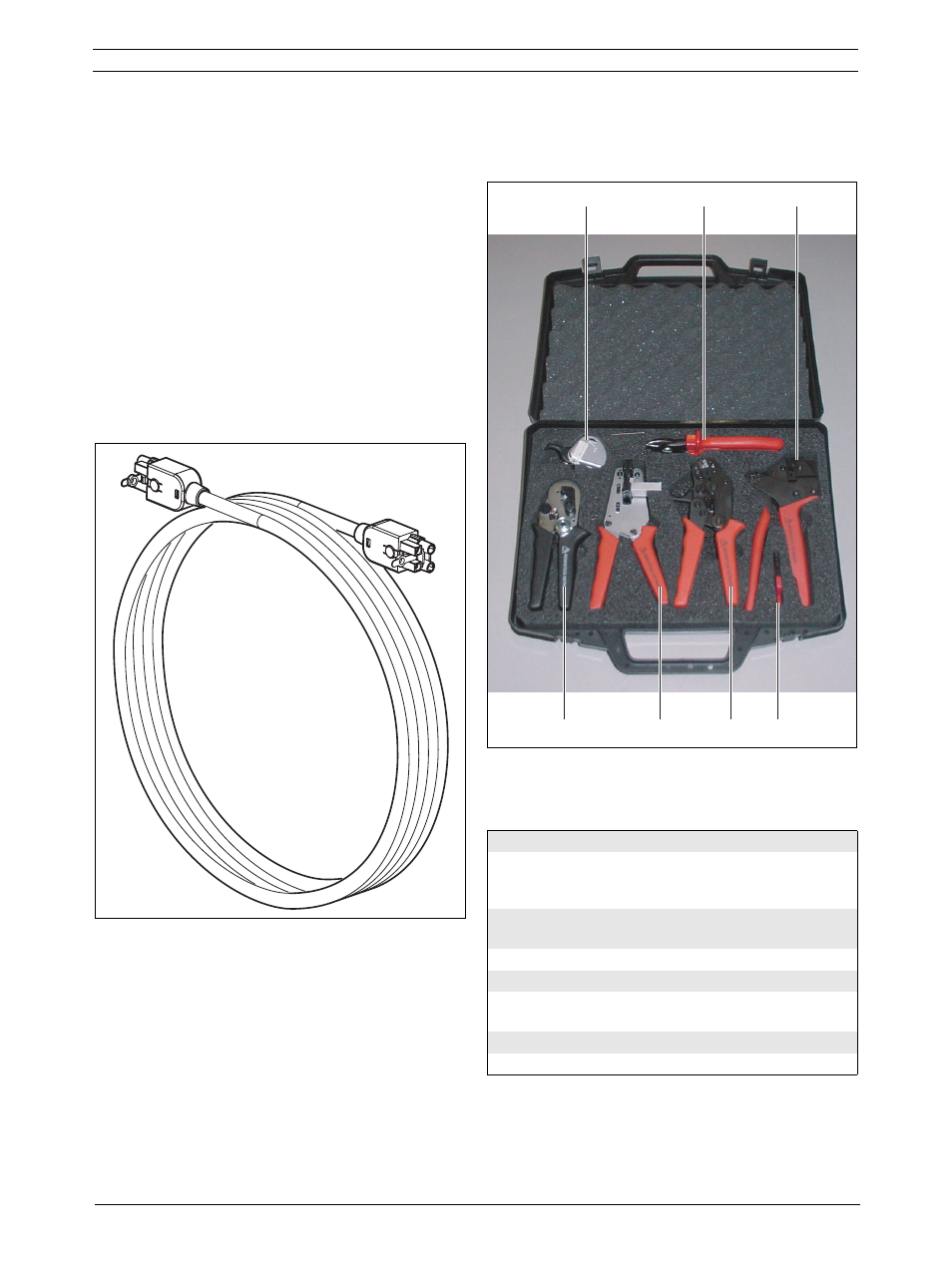

рисунок 29.1: Оптический сетевой кабель
BO
S
CH
BO
S
C
H
рисунок 29.2: Содержимое набора инструментов
таблица 29.1: Содержимое набора инстру-
ментов
Номер
Описание
Номер
1
Резак
(с ключом-шестигранн-
иком)
600 004 0
2
Передняя часть
корпуса
600 015 36
3
Монтажный блок
642 509 3 23
4
Контакты гнезда
618 071 69
5
Металлические нако-
нечники
607 202 69
6
Обжимная втулка POF
600 003 - 1 39
7
Задняя часть корпуса
C209 000077
4
5
1
2
3
6
7
