Praesideo 4.0 ru | 201
Bosch Security Systems B.V. IUI-PRAESIDEO_4.0 | V1.0 | 2013.01 Инструкции по установке и эксплуатации.
Резервный источник электропитания может контроли-
роваться базовым усилителем (см. рисунок 10.2, № 9) и
доступен для многоканального интерфейса.
10.4 Управление
вентиляторами
Усилители PRS-1B500, PRS-2B250, PRS-4B125 и
PRS-8B060 аппаратной версии 06/00 и далее имеют схе-
му контроля вентиляторов, определяющую их враще-
ние. Определение вращения необходимо для
соответствия применяемым в США стандартам UL864 и
UL1711. Кроме того, в цели соответствия данным стан-
дартам необходимо, чтобы внутренние вентиляторы
работали на полной скорости. С помощью перемычки
на главной печатной плате можно выбрать одну из двух
опций:
• Обычный режим (заводская настройка по
умолчанию) - Терморегулируемые вентиляторы в
обычном режиме работают на низкой скорости и
переключаются на высокую скорость в случаях,
когда температура превышает определенный
заданный уровень. Контроль вентиляторов не
подключен.
• Полная скорость - Вентиляторы постоянно работают
на полной скорости. Контроль вентиляторов
подключен. При использовании данной опции не
переводите коммутирующий усилитель в дежурный
режим (см. раздел 44.4), т.к. в этом режиме фены
останавливаются и генерируется событие
неисправности.
На печатной плате усилителя PRS-1B500 перемычка
обозначена как X652; обычный режим можно выбрать с
помощью подключения 1-2, полную скорость - с помо-
щью подключения 2-3. См. рисунок 10.16.
На печатной плате усилителя PRS-2B250 перемычки
обозначены как X652 и Х653 (по одной перемычке для
каждого вентилятора); обычный режим можно выбрать
с помощью подключения 1-2, полную скорость - с помо-
щью подключения 2-3. См. рисунок 10.16.
На печатной плате усилителя PRS-4B125 перемычки
обозначены как X88 и Х91 (по одной перемычке для
каждого вентилятора); обычный режим можно выбрать
с помощью подключения 1-2, полную скорость - с помо-
щью подключения 2-3. См. рисунок 10.16.
На печатной плате усилителя PRS-8B060 перемычки
обозначены как X88 и Х91 (по одной перемычке для
каждого вентилятора); обычный режим можно выбрать
с помощью подключения 1-2, полную скорость - с помо-
щью подключения 2-3. См. рисунок 10.16.
Предупреждение
В целях безопасности необходимо исполь-
зовать внешний прерыватель цепи. Устано-
вите его в соответствии с местными
строительными и электрическими норма-
ми и правилами, например для США и
Канады – в соответствии с NEC/CEC; для
Германии – в соответствии с VDE0108-1.
Чтобы снизить риск поражения электричес-
ким током, выполняйте только те действия
по техобслуживанию системы, которые
описаны в инструкции по эксплуатации.
Остальные действия должны выполняться
только квалифицированными специалиста-
ми. См. 1.2, «Предполагаемая аудитория».
Предупреждение
Никогда не заземляйте положительную
клемму аккумуляторной батареи, так как
это повредит оборудование Praesideo.
Если резервный источник электропитания
(батарея) заземлен, всегда сначала
подключайте отрицательную (0) клемму,
затем положительную (+) клемму.
Отключайте в обратном порядке: сначала
отключите положительную, затем –
отрицательную клемму. Это предотвратит
возникновение чрезмерного тока в контуре
заземления.

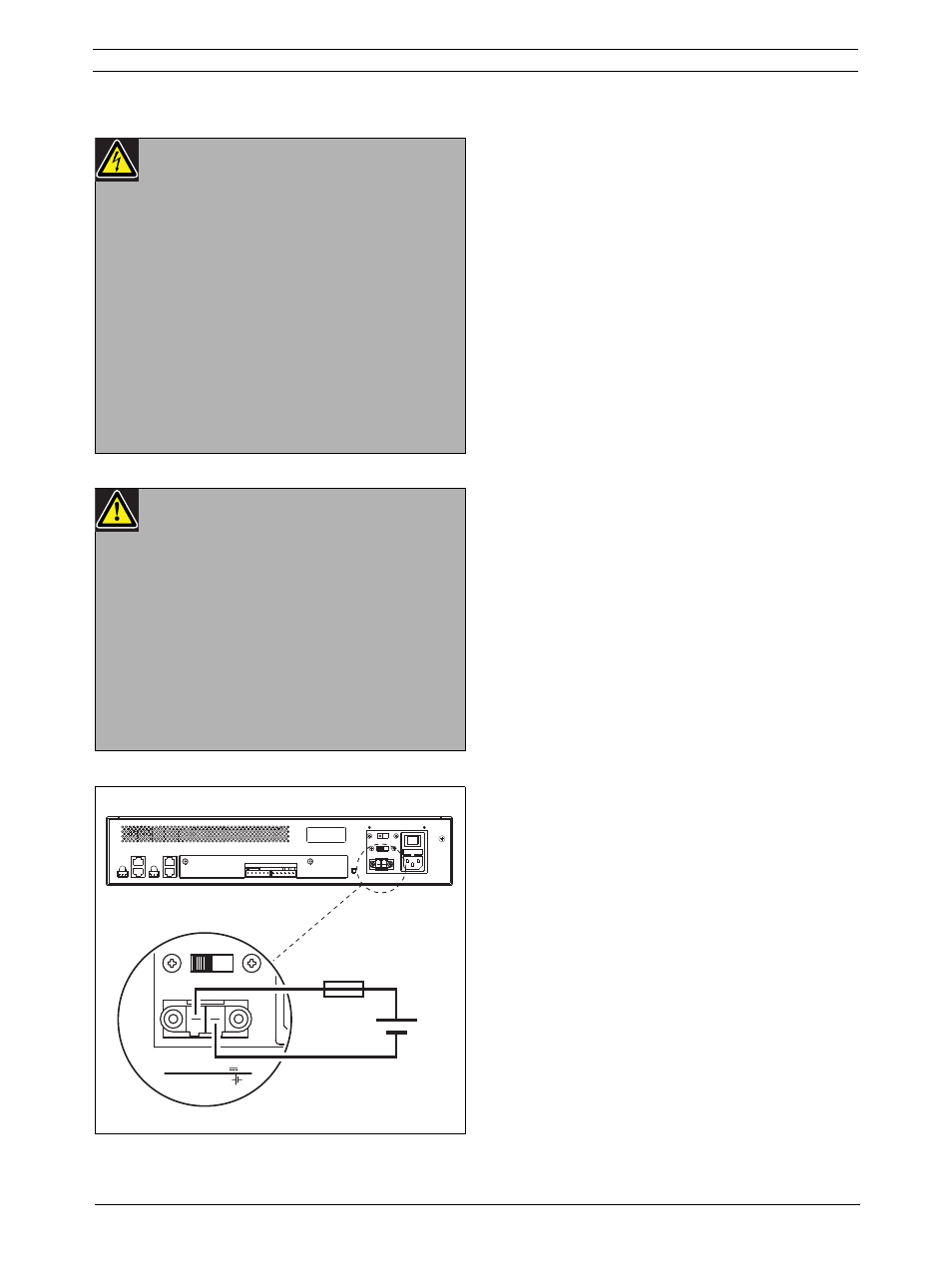

рисунок 10.15: Подключение резервного
электропитания
Battery 48V 12A
Non-isolated input 0 +
48V
15AT
