Praesideo 4.0

ru | 166

Bosch Security Systems B.V.

IUI-PRAESIDEO_4.0 | V1.0 | 2013.01

Инструкции по установке и эксплуатации.

Фактическое резервное переключение осуществляется
при помощи реле. См. рисунок 8.8 для ситуаций до
резервного переключения и рисунок 8.9 для ситуаций
после резервного переключения. При правильной рабо-
те основного усилителя мощности (1) данное реле
включается (см. рисунок 8.8), звук направляется в
линию громкоговорителя (клеммы Lsp Out+ и Lsp Out-
). Резервный усилитель (2) не маршрутизирует аудио,
т.к. он не имеет соединения ни с какой из линий громко-
говорителя.

В момент снижения основного усилителя (1), реле бло-
кируется и переключатели устанавливаются в положе-
ния по умолчанию: Spare In - и Spare In +

(см. рисунок 8.9). Это означает, что аудиовыход резерв-
ного усилителя (2) маршрутизируется в линию громко-
говорителя через основной усилитель (1). Установки
конфигурации (см. раздел 43.3) аудиовыходов переда-
ются из основного усилителя мощности к резервному.
Установки конфигурации аудиовходов, входы и выходы
управляющего сигнала не передаются на резервный
усилитель мощности.

Если усилитель LBB4428/00 был принят резервным уси-
лителем мощности, то данный усилитель переходит в
резерв, и входы управляющего сигнала не работают.
Микрофон AVC на входе установлен на ВЫКЛ., и уро-
вень звука вызова переходит на максимум для всех тре-
буемых зон.

Если функции усилителя PRS-1P500, PRS-2P250 или
PRS-4P125 принял на себя резервный усилитель мощ-
ности, усилитель переходит в дежурный режим и
аудиовходы и управляющие входы не работают, но
управляющие входы и выходы остаются активными.

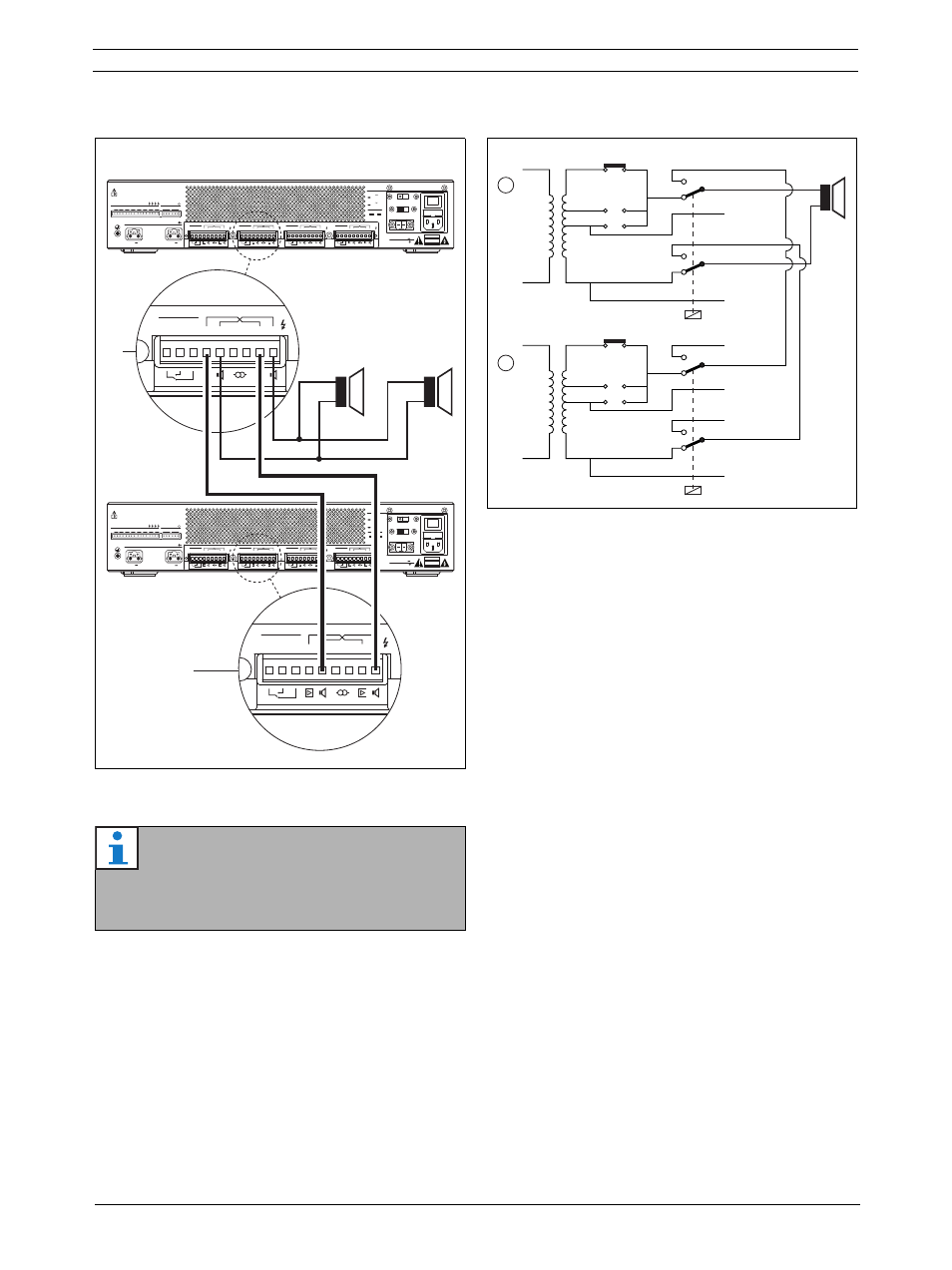

рисунок 8.7: Подключение резервного усилителя

Примечание
Допускается подсоединять один резервный
усилитель мощности к более чем одному
основному усилителю мощности.

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

1

1

Control In

1

2

3

4

5

6

7

8

1

2

Audio In

Network

1

2

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

4

3

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

2

1

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

Grounded

Signal Ground

Floating

Mains

48V

48V

Battery

48V

12A

Non-isolated input

0

+

115:
100-120V 50-60Hz

230:
220-240V 50-60Hz
T6.3A 250V

T6.3A 250V

.

+

0

– +

0

Class 2
Wiring

Caution

Avis

Risq of electric shock

Do not open

Risque de choc electrique.

Ne pas ouvrir

Control In

1

2

3

4

5

6

7

8

1

2

Audio In

Network

1

2

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

4

3

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

2

1

+

+

– –

Control Out

Spare In

Lsp Out

C NO NC

0V 50V

Grounded

Signal Ground

Floating

Mains

48V

48V

Battery

48V

12A

Non-isolated input

0

+

115:
100-120V 50-60Hz

230:
220-240V 50-60Hz
T6.3A 250V

T6.3A 250V

+

0

– +

0

Class 2
Wiring

Caution

Avis

Risq of electric shock

Do not open

Risque de choc electrique.

Ne pas ouvrir

1

2

Spare

Main

рисунок 8.8: Усилитель мощности перед пере-
ключением на резерв

100 V

70 V

Spare In +

Lsp Out +

50 V

0 V

Spare In -

Lsp Out -

50 V

100 V

70 V

Spare In +
Lsp Out +

50 V

0 V

Spare In -

Lsp Out -

50 V

1

2
