26.3.5 Работа
Два светодиода индикатора состояния отображают
информацию о состоянии волоконно-оптического
интерфейса.
26.4 Установка
Волоконно-оптический интерфейс может быть при-
креплен к стене или другой плоской поверхности с
помощью кронштейна (см. рисунок 26.10). Расстоя-
ние между отверстиями в кронштейне равно 40 мм.
Для установки этого кронштейна и устройства на
конструкции из гипсокартона необходимы винты с
минимальной длиной 22 мм (7/8 дюйма) диамет-
ром не менее 2,5 мм (3/32 дюйма). Крепление было
проверено только на поверхности гипсокартона.
таблица 26.5: Индикация светодиода состоя-
ния
Жел-
тый
(Ошиб
ка)
Зеле-
ный
(Пита-
ние) Состояние
Off
(Выкл) Off
(Выкл) Выключен; отсутствует вне-
шнее электропитание.
On
(Вкл.) Off
(Выкл) Дежурный режим; внешнее
питание к POF выключено.
On
(Вкл.) On
(Вкл.) Рабочий режим; внешнее
питание к POF включено.
Off
(Выкл) On
(Вкл.) Рабочий режим; отсутствует
внешнее электропитание,
но имеется питание со сто-
роны POF.
Off
(Выкл) Мига-
ние Ошибка, отсутствует вне-
шнее электропитание и не
получен протокол.
On
(Вкл.) Мига-
ние Ошибка, присутствует вне-
шнее электропитание, но не
получен протокол.
Примечание
PRS-FINNA не может определяться, если
получается правильный протокол. Поэто-
му его зеленый светодиод не отобразит
состояние ошибки в соответствии с табли-
ца 26.5.

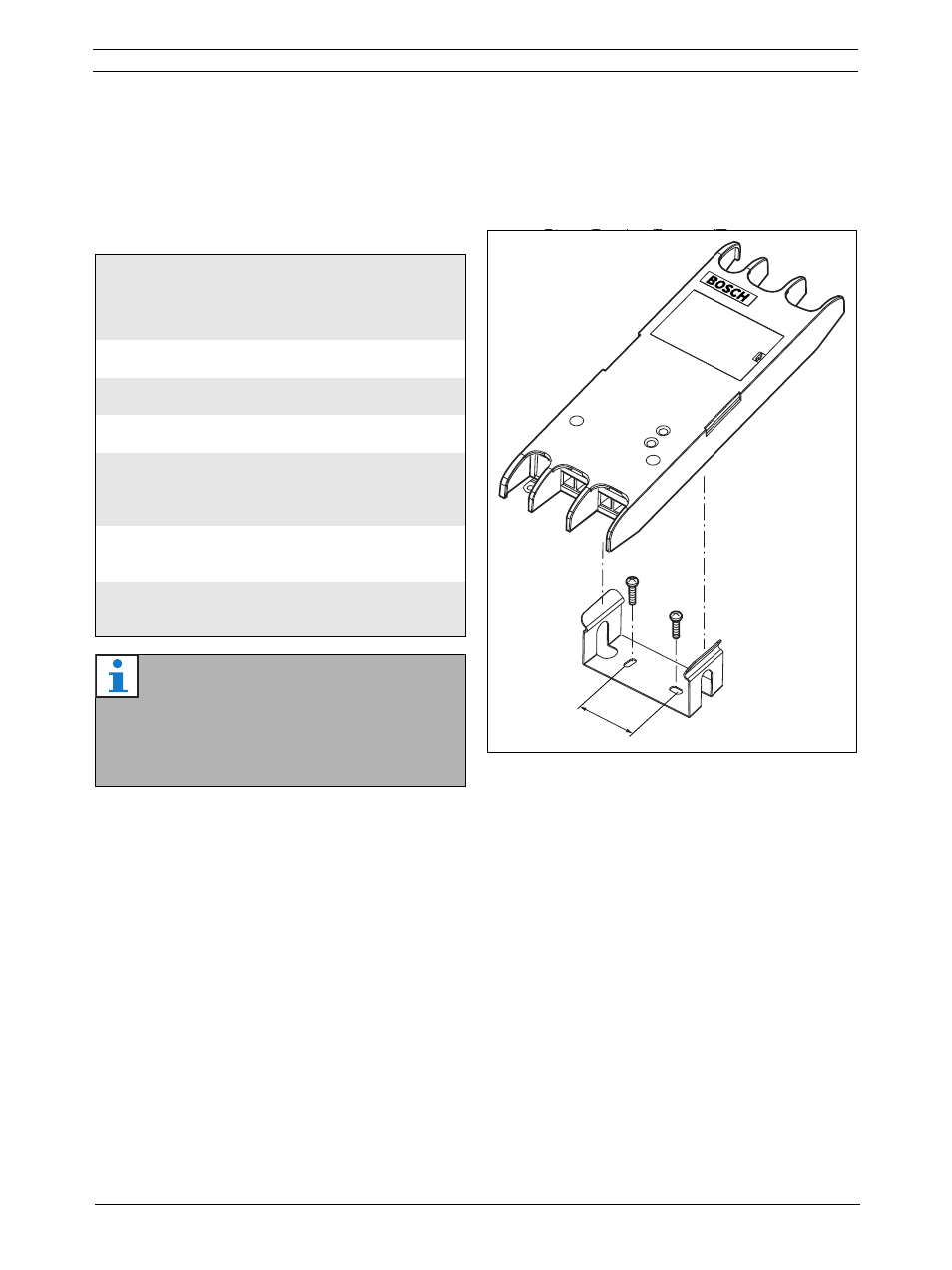

рисунок 26.10: Установка
6
d
