Praesideo 4.0
ru | 308
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
9 Снимите красную и коричневую изоляцию с медных
проводов, упирая их в ограничитель инструмента для
зачистки проводов (инструмент 5, см. рисунок 29.11).
29.4.6 Монтаж гнездовых контактов
Делайте следующее:
10 Поместите оба гнездовых контакта в обжимные кле-
щи (инструмент 3, см. рисунок 29.12). В верхней час-
ти обжимных клещей содержится выступ для
установки гнездового контакта в необходимое поло-
жение в инструменте (см. рисунок 29.13).

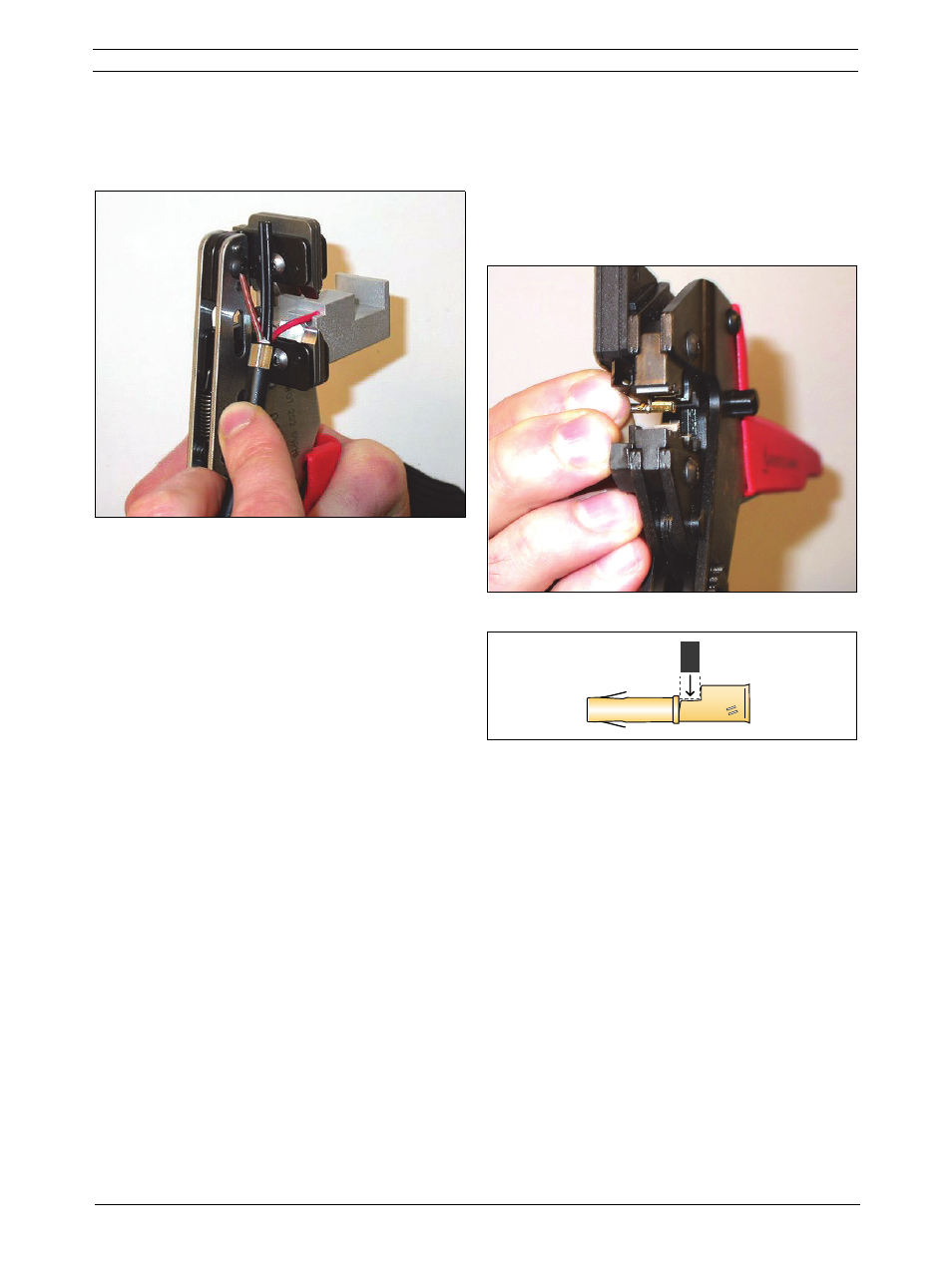

рисунок 29.11: Зачистка медного провода
рисунок 29.12: Обжимка гнездового контакта (1)
рисунок 29.13: Позиционирование гнездового
контакта
