Praesideo 4.0
ru | 163
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
8.3.5
Подключение каналов
усилителя
8.3.5.1 Введение
Канал усилителя (см. рисунок 8.4) – это группа выходя-
щих сигналов, которые были обработаны одним блоком
усилителя мощности. Количество каналов усилителя
зависит от типа усилителя мощности (см. таблица 8.3).
таблица 8.3: Количество каналов усилителя
Тип
Каналы усилителя
PRS-1P500
1
PRS-2P250
2
PRS-4P125
4
LBB4428/00
8

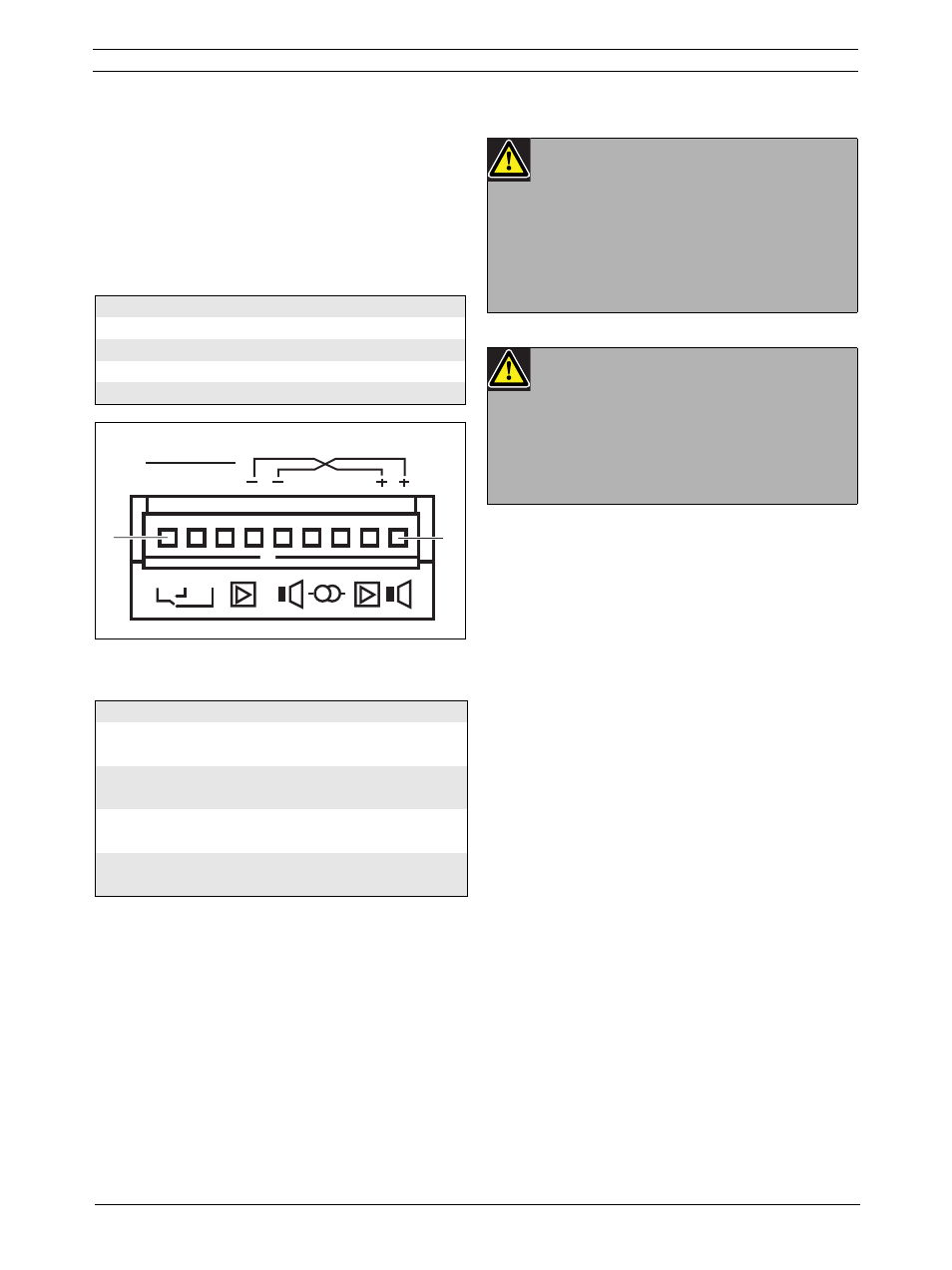

рисунок 8.4: Разъем канала усилителя
таблица 8.4: Данные о разъеме канала усилителя
Контакт
Описание
1, 2, 3
Контакты выхода управляющего
сигнала. См. раздел 8.3.5.4.
4, 8
Резервный усилитель. См. раз-
дел 8.3.5.5.
5, 9
Линия громкоговорителя. См.
раздел 8.3.5.2.
6, 7
Фиксированная линия на 50 В.
См. раздел 8.3.5.3.
C
Control Out
Spare In
Lsp Out
NO NC
0V
50V
1
9
Предостережение
Чтобы предотвратить опасность поражения
электрическим током, перед подсоединением
линий громкоговорителей и выполнением
соединений резервного усилителя выключите
усилители мощности и отсоедините
резервные источники питания от усилителей
мощности.
Предостережение
После подсоединения проводов к разъемам
канала усилителя, установите пластиковый
предохранительный кронштейн. Пластиковый
предохранительный кронштейн обеспечивает
тот факт, что до разъемов канала усилителя
нельзя будет дотронуться.
