Praesideo 4.0
ru | 187
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.
Многоканальный интерфейс имеет 32 входа управляю-
щего сигнала. Управляющие входы могут получать сиг-
налы от оборудования стороннего производителя,
которые должны запускать действия в системе Praesideo
(см. раздел 47.3). Управляющие входы могут быть
настроены для срабатывания по замыканию или размы-
канию контактов (см. раздел 43.5). Можно также прове-
рить кабели на наличие короткого замыкания и
размыкания контактов (см. рисунок 9.6 и рисунок 9.7).
Фактическая проверка входа управляющего сигнала
определяется в конфигурации.

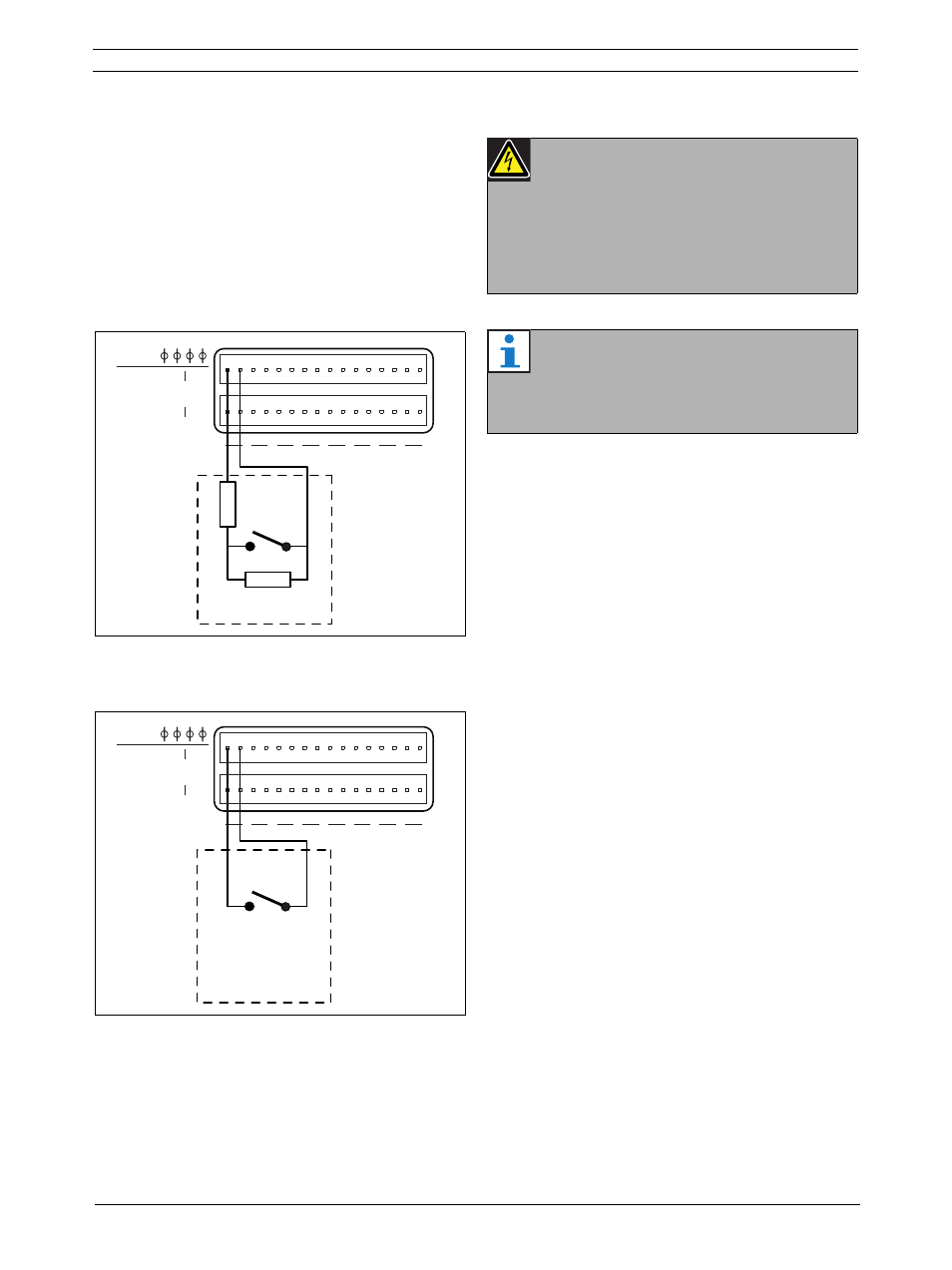

рисунок 9.6: Контролируемые входы управляю-
щего сигнала с 1 по 8
рисунок 9.7: Неконтролируемые входы управляю-
щего сигнала с 1 по 8
1-8
9-16
17-24 25-32
Control In
1
2
3
4
5
6
7
8
17
18
19
20
21
22
23
24
10k
Ω
10k
Ω
1-8
9-16
17-24 25-32
Control In
1
2
3
4
5
6
7
8
17
18
19
20
21
22
23
24
Предупреждение
Не подключайте сигналы постоянного или
переменного тока к входам управляющего
сигнала, иначе может быть повреждена
входная цепь. Используйте только
беспотенциальные контакты.
Примечание
Не объединяйте провода нескольких вхо-
дов управляющего сигнала (например, не
используйте общий обратный провод).
