Рисунок 29.29, Рисунок 29.30 – Инструкция по эксплуатации Bosch Praesideo 4.0
Страница 301
Advertising
Praesideo 4.0
ru | 313
Bosch Security Systems B.V.
IUI-PRAESIDEO_4.0 | V1.0 | 2013.01
Инструкции по установке и эксплуатации.

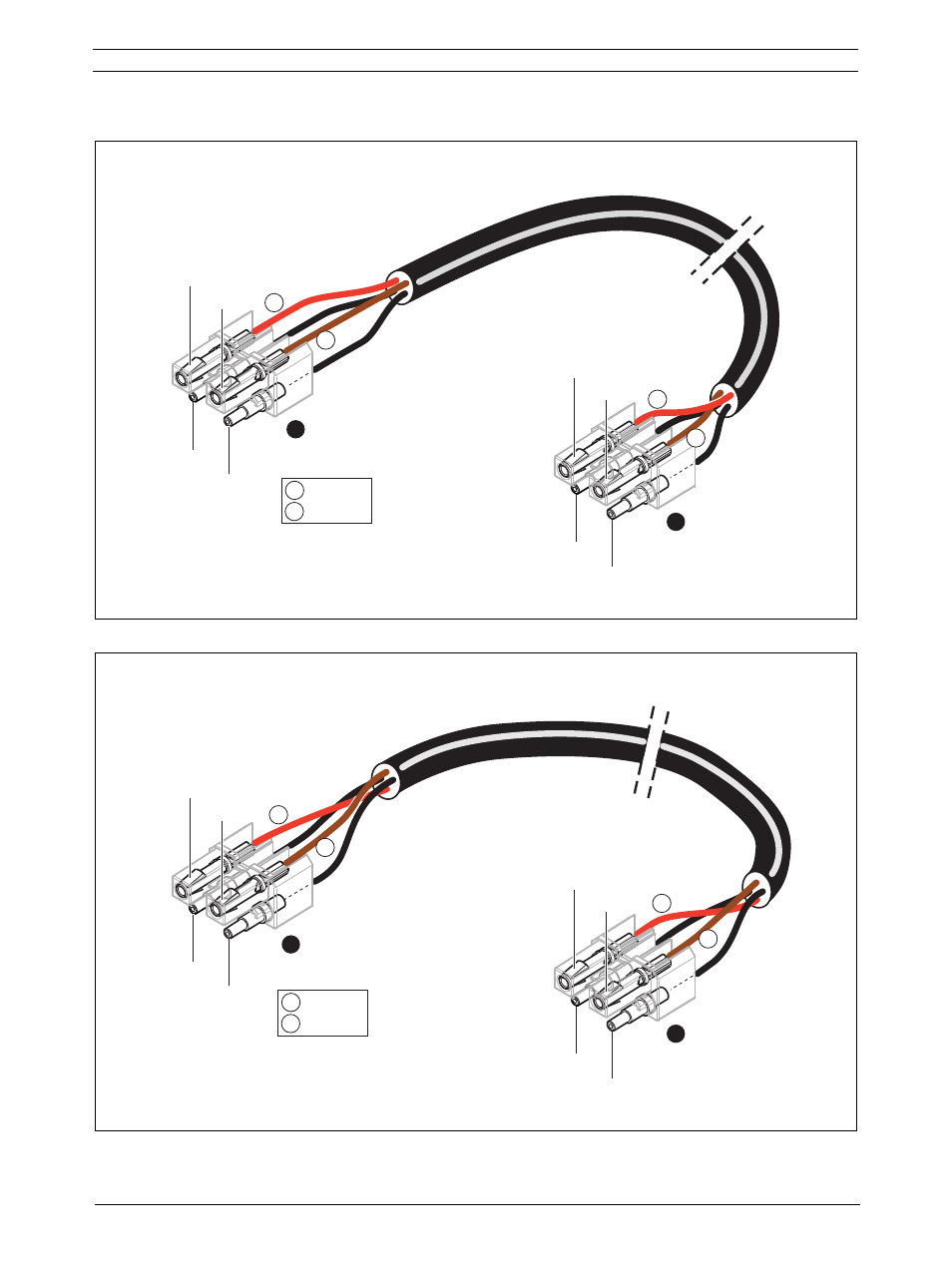

рисунок 29.29: Монтажная схема, применимая к кабелям типа А для волоконно-оптической сети
O1
O2
O1
O2
A
A
E1
E2
E1
E2
R
R
B
B
R
B
= Red
= Brown
рисунок 29.30: Монтажная схема, применимая к кабелям типа B для волоконно-оптической сети
O1
O2
O1
O2
B
B
E1
E2
E1
E2
R
R
B
R
B
= Red
= Brown
B
