18.2.3 Микрофон (X70)
Внешний интерфейс для микрофонов состоит из 6-кон-
тактного разъема со штыревыми контактами (нумерация
контактов приведена на печатной плате). Следующие
микрофоны были разработаны для использования в ком-
бинации с комплектом инструментов:
• LBB9081 Ручной динамический микрофон (включая
резисторы для контроля переключения).
• LBB9082 Динамический микрофон с гибким
штативом.
таблица 18.5: Подробная информация о разъ-
еме X70
Кон-
такт
Сигнал
1
Микрофон -
2
Заземление
3
Микрофон +
4
--- не подсоединен ---
5
Входной контакт PTT
6
Заземление

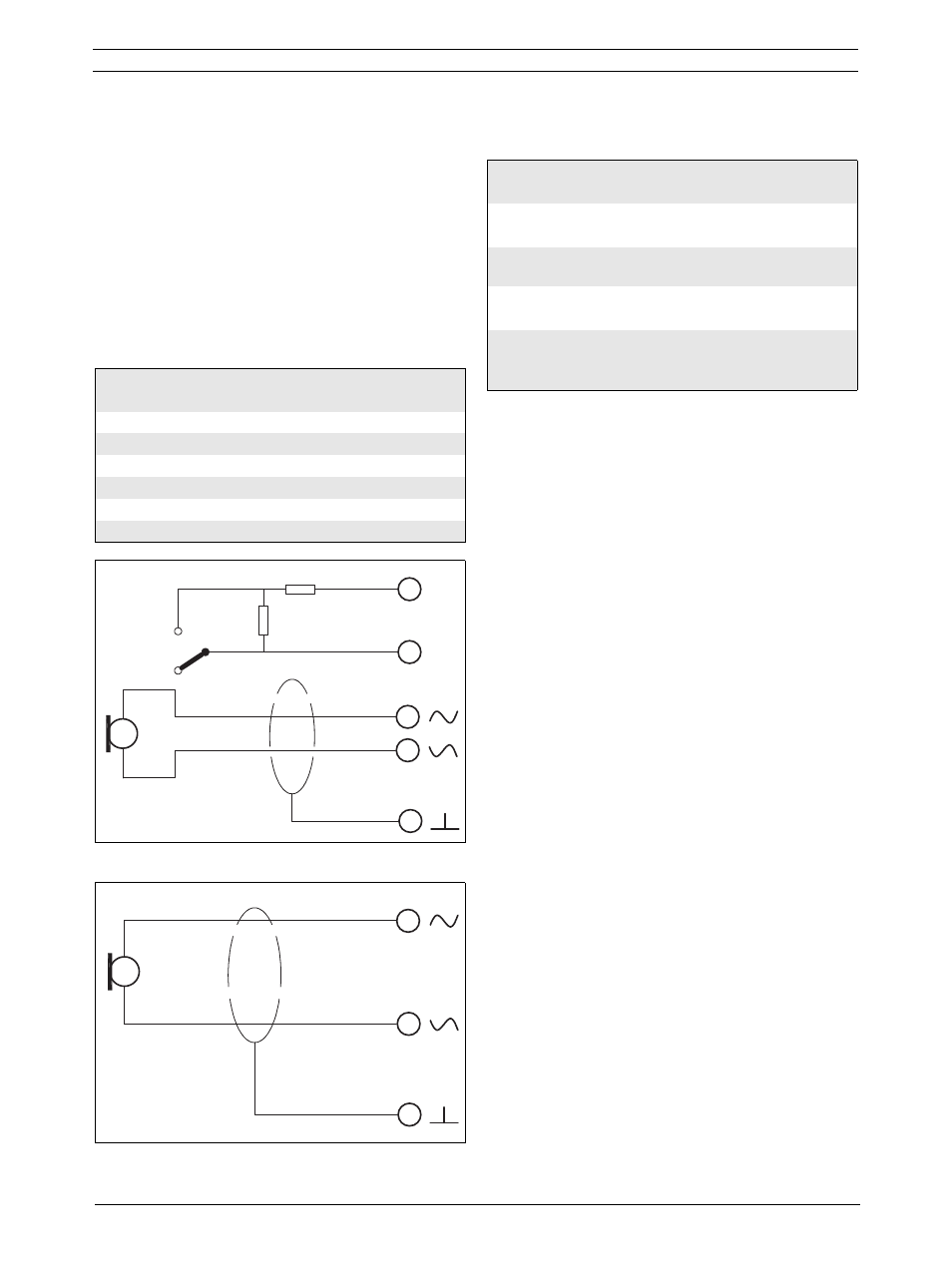

рисунок 18.6: Схема соединений LBB9081
рисунок 18.7: Схема соединений LBB9082
10k
Ω
10k
Ω
blue
black
red
white
black
(thick)
5
6
3
1
2
1
3
2
black
white
red
таблица 18.6: Технические данные X70
Входная чувствительность микрофона
-50 дБВ
Диапазон входа управляющего сигнала:
от -7 до 8 дБ
Отношение сигнал-шум
мин. 60 дБ при чувствительности по умолчанию
Динамический потенциал:
мин. 30 дБ при чувствительности по умолчанию
Ширина полосы пропускания:
От 340 до 14000 Гц
(-3 дБ относительно уровня на частоте 1 кГц)
