8.3.7
Подключение управляющих
входов
Каждый тип усилителя мощности имеет 8 входов управ-
ляющего сигнала. Входы управляющего сигнала могут
получать сигналы от оборудования третьей стороны,
которые должны запускать действия в системе
Praesideo. Управляющие входы могут быть настроены
для срабатывания по замыканию или размыканию кон-
тактов (см. раздел 43.3). Можно также проверить кабели
на наличие короткого замыкания и размыкания контак-
тов (см. рисунок 8.11 и рисунок 8.12). Фактическая про-
верка входа управляющего сигнала определяется в
конфигурации.

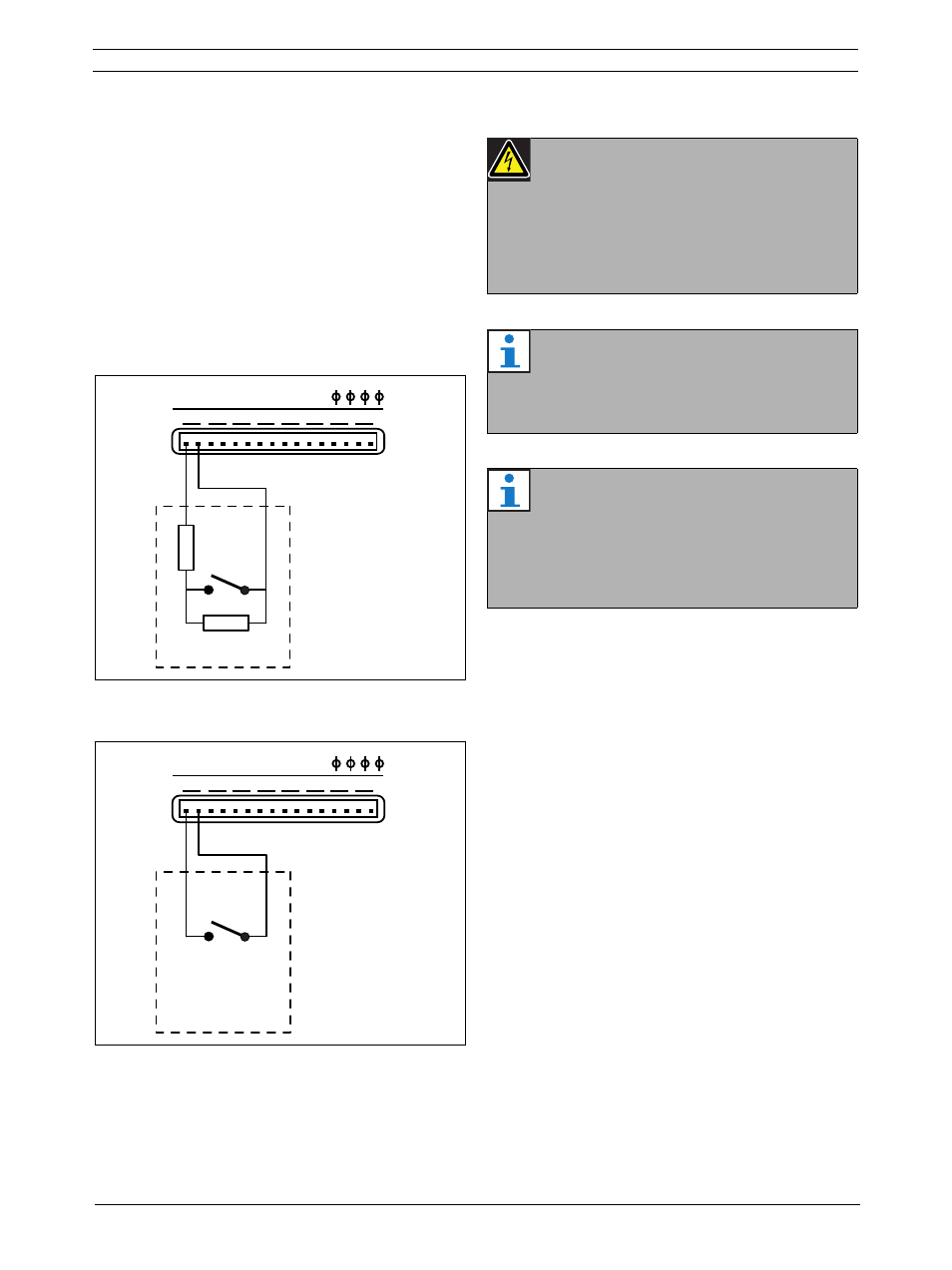

рисунок 8.11: Контролируемый вход управляюще-
го сигнала
рисунок 8.12: Неконтролируемый вход управляю-
щего сигнала
Control In
1
2
3
4
5
6
7
8
10k
Ω
10k
Ω
Control In
1
2
3
4
5
6
7
8
Предупреждение
Не подсоединяйте сигналы постоянного
или переменного тока к входам
управляющего сигнала, иначе может быть
повреждена входная цепь. Используйте
только беспотенциальные контакты.
Примечание
Не объединяйте провода нескольких вхо-
дов управляющего сигнала (например, не
используйте общий обратный провод).
Примечание
Даже во время неисправности усилителя
аудиовходы на усилителях мощности
PRS-xPxxx доступны до тех пор, пока
доступны сеть электропитания или резерв-
ное электропитание.
