Praesideo 4.0 ru | 309
Bosch Security Systems B.V. IUI-PRAESIDEO_4.0 | V1.0 | 2013.01 Инструкции по установке и эксплуатации.
11 Задвиньте один зачищенный медный провод в
область гнездового контакта и сожмите опрессовоч-
ные клещи, чтобы обжать контакт гнезда на медном
проводе (см. рисунок 29.14).
12 Повторите шаги 10 и 11 для другого оголенного мед-
ного кабеля. Результат установки кабельного разъема
показан на рисунок 29.15.
29.4.7 Зачистка оптоволокна
Делайте следующее:
13 Вставьте пластиковые оптоволокна в инструмент
для резки/зачистки POF (инструмент 6). Оптоволок-
но, предназначенное для обрезки, должно быть
вставлено в маленькое направляющее отверстие, тог-
да как другое оптоволокно должно быть вставлено в
большое направляющее отверстие
(см. рисунок 29.16). Обжимная втулка должна упе-
реться в ограничитель (см. рисунок 29.17).

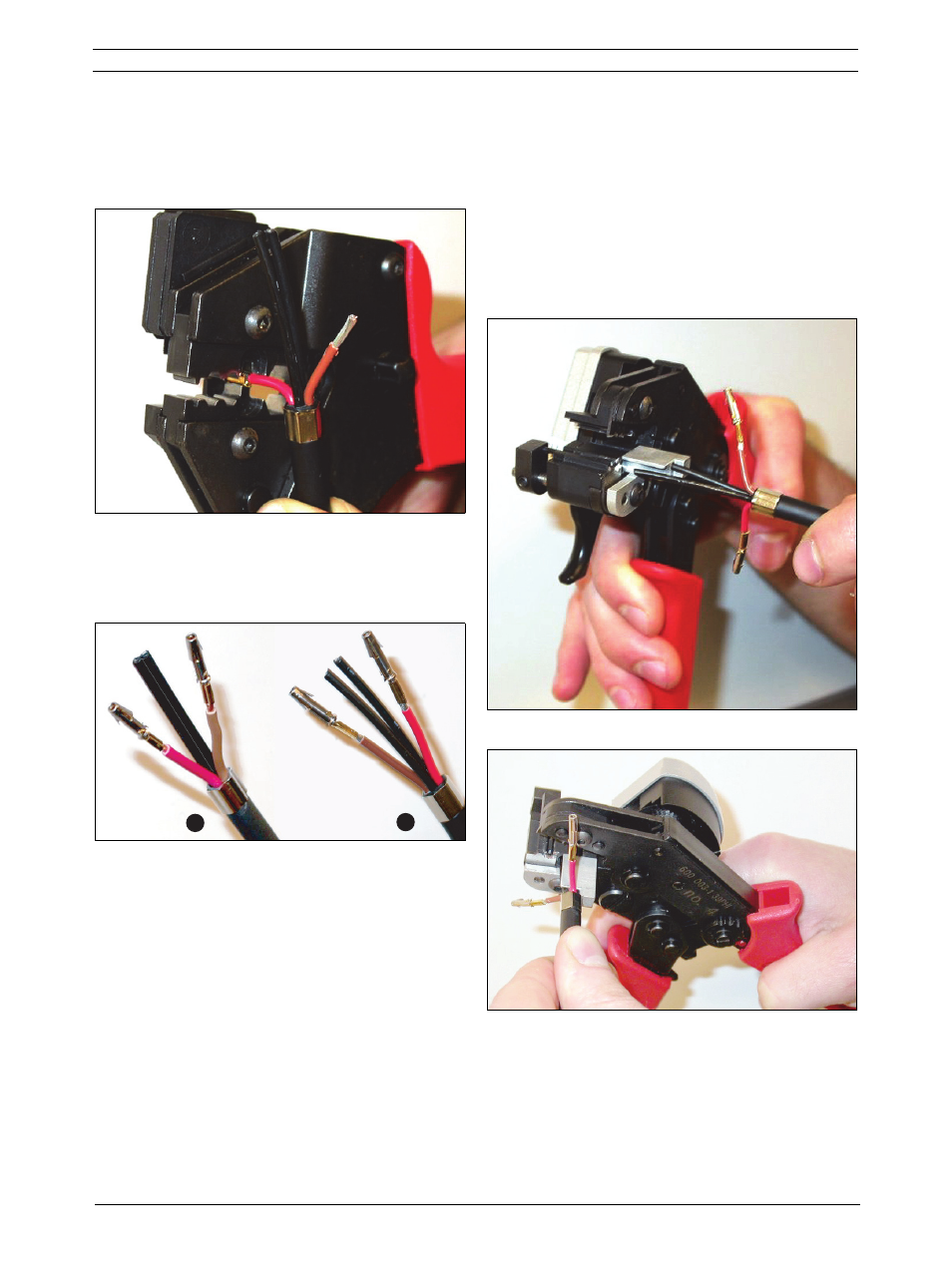

рисунок 29.14: Обжимка гнездового контакта (2)
рисунок 29.15: Установленные гнездовые кон-
такты
A B
рисунок 29.16: Обрезка оптоволокна (1)
рисунок 29.17: Обрезка оптоволокна (2)
