19.3 Установка
На комплекте клавиатуры для вызывной станции имеется
четыре отверстия для установки (см. рисунок 19.8).
Комплект поставляется вместе со штифтовыми головками
Tyco AMP и обжимными контактами AMP 1-141708-1
(см. рисунок 19.9) для обеспечения подключения прово-
дов к печатной плате. Данные штифтовые головки подхо-
дят для проводов с поперечным сечением от 0.2 до 0.56
мм2. Можно запаять провода к штифтовым головкам.
Чтобы подсоединить провода к обжимным контактам,
используйте один из следующих обжимных инструмен-
тов:
• Обжимной инструмент Tyco AMP 169111-1
• Обжимной инструмент AMP Modu 4 169481-1

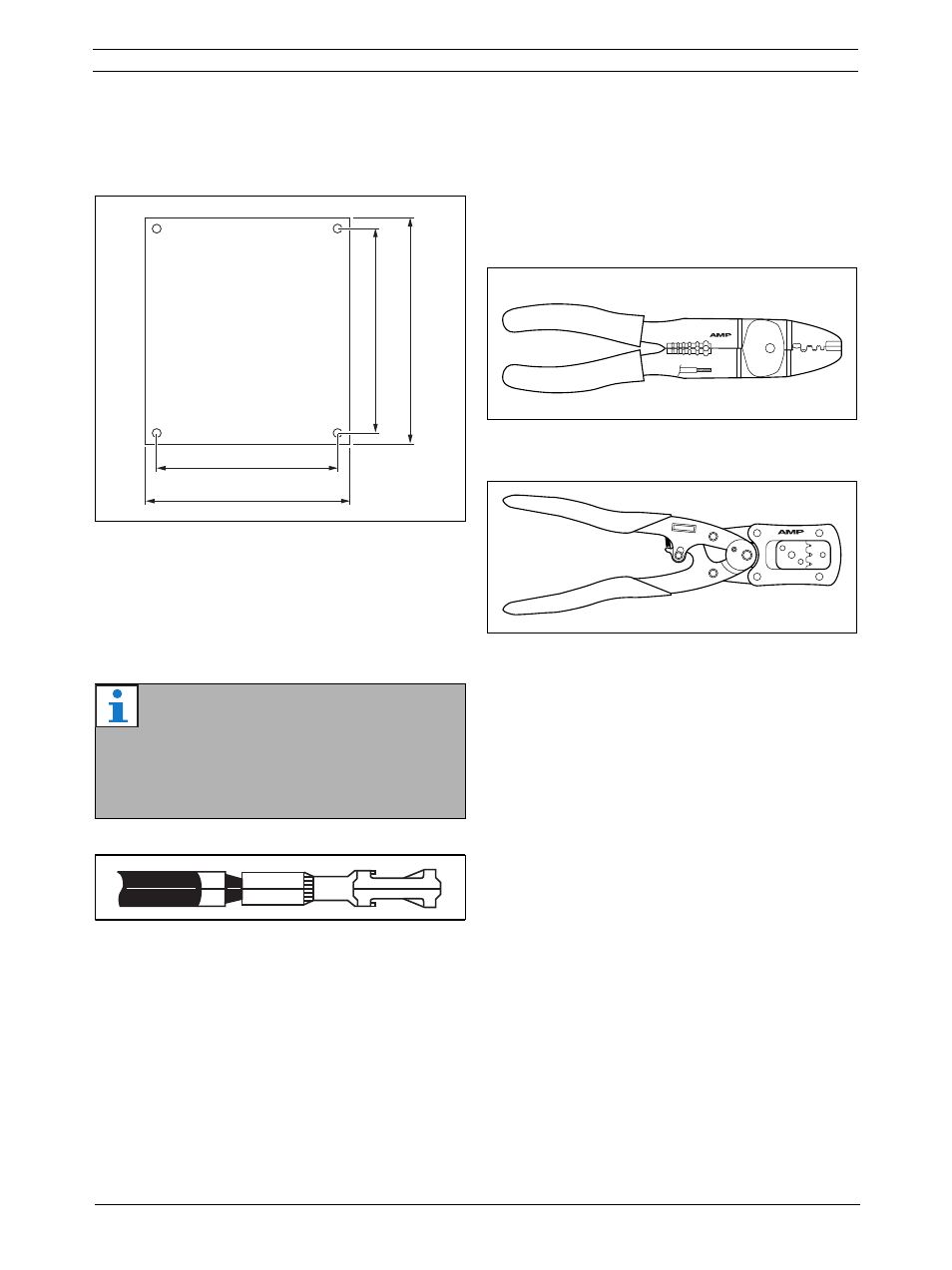

рисунок 19.8: Установка
Примечание
Если набор для вызывной станции
установлен в вибрирующей среде
(например на судне), приклейте наконечник
контакта к печатной плате.
рисунок 19.9: Обжимной контакт AMP
1-141708-1
80
90
90
100
рисунок 19.10: Обжимной инструмент
Tyco AMP 169111-1
рисунок 19.11: Обжимной инструмент
AMP Modu 4 169481-1
1
3
5
5
mm
2
4
2.5
1.
5
1
0.5-0.
7
5
2
4
6
169111-1
16 9 4 81 - 1
MODU 4
0.
03
0.2
0.1
2
0.
09
0.5
6
0.1
4
